Summary of Contents for Avdel T10

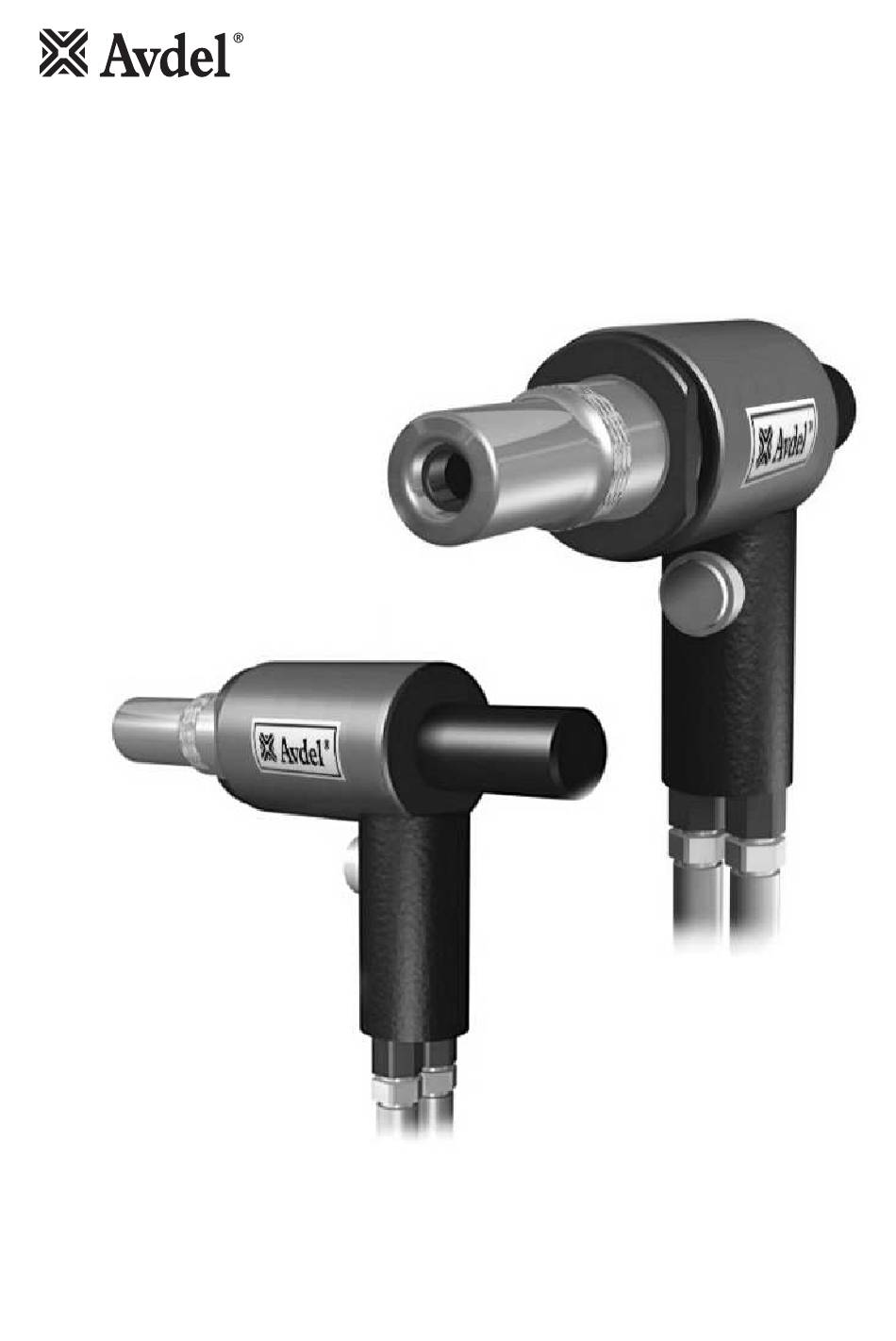

- Page 1 M a n u a l e d ’ i s t r u z i o n e Tr a u z i o n e d e l l e i n s t r u z i o n i o r i g i n a l i Attrezzo oleopneumatico T10 Installation Tool...
-
Page 3: Table Of Contents
Avdel persegue una politica di continuo sviluppo e miglioramento dei propri prodotti e si riserva il diritto di cambiarne le specifiche senza preavviso. -
Page 4: Sicurezza
ATTENZIONE AVDEL RACCOMANDA DI COLLEGARE CON I PRESENTI ATTREZZI DI RIBADITURA SOLO COMPRESSORI HYDRAPAC IN QUANTO COMPRESSORI DI ALTRE MARCHE POSSONO OPERARE A VALORI DI PRESSIONE DIVERSI DA QUELLI DI SICUREZZA PREVISTI DAL FABBRICANTE. -
Page 5: Specifiche Tecniche
S p e c i f i c h e Te c n i c h e A m b i t o d i U t i l i z z o L'attrezzo T10 consiste principalmente nel gruppo pistone-cilindro. Quando monta una testata compatibile e viene collegato ®... -
Page 6: Messa In Servizio
M e s s a i n S e r v i z i o AVVISO IMPORTANTE Leggere attentamente le norme di sicurezza a pagina 4. P r i n c i p i o d i F u n z i o n a m e n t o Una volta collegati entrambi i tubi e il cavo di controllo al compressore HydraPac, il ciclo di trazione e quello di ritorno dell'attrezzo vengono avviati mediante pressione e rilascio del grilletto situato nel manico. -
Page 7: Procedura Operativa
M e s s a i n S e r v i z i o P ro c e d u r a O p e r a t i v a Installazione bulloni strutturali a strappo Avdelok ® • Controllare i componenti da rivettare ed eliminare la distanza eccessiva (cioè... -
Page 8: Istruzioni Di Smontaggio
M e n u t e n z i o n e I s t r u z i o n o d i S m o n t a g g i o IMPORTANTE Accertarsi che il compressore HydraPac sia spento prima di smontare l'attrezzo o la testata. •... -
Page 9: Procedura Di Spurgo
M e n u t e n z i o n e Procedura di spurgo • Collegare i tubi corti dell'attrezzo direttamente a un compressore HydraPac o altro compressore compatibile. Nota bene: non usare tubi prolunga in quanto impedirebbero all'aria di fuoriuscire nel compressore HydraPac. •... - Page 10 S c h e m a G e n e r a l e A t t re z z o O l e o p h n e u m a t i c o T 1 0 7 3 4 1 1 - 0 2 0 0 0...
- Page 11 E l e n c o P a r t i A t t re z z o O l e o p h n e u m a t i c o T 1 0 7 3 4 1 1 - 0 2 0 0 0...
-
Page 12: Manutenzione Del Compressore
M a n u t e n z i o n e d e l C o m p re s s o re Q u o t i d i a n a • Controllare che non ci siano perdite di olio. •... - Page 13 D i a g n o s t i c a M a l f u n z i o n - C a u s a R i m e d i o P a g . R i f . a m e n t o P ro b a b i l e Il compressore HydraPac non è...
- Page 14 D i a g n o s t i c a M a l f u n z i o n - C a u s a R i m e d i o P a g . R i f . A m e n t o P ro b a b i l e Le sezioni delle...
- Page 15 D i c h i a r a z i o n e d i c o n f o r m i t à Noi, Avdel UK Limited; Watchmead Industrial Estate, Welwyn Garden City, Hertfordshire, AL7 1LY, Gran Bretagna, dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:...
- Page 16 Questo documento è solo a scopo informativo. Infastech non offre garazanzie, espresse o implicite, in questo documento. I dati indicati sono soggetti a modifica senza preavviso come risultato della politica di continuo sviluppo e miglioramento del prodotto. Il vostro rappresentante locale Avdel è a vostra disposizione se avete bisogno di confermare le ultime informazioni.
- Page 17 I n s t r u c t i o n M a n u a l T 1 0 I n s t a l l a t i o n To o l H y d ro - E l e c t r i c P o w e r To o l...
- Page 19 Avdel UK Limited policy is one of continuous product development and improvement and we reserve the right to change the specification of any product without prior notice.
-
Page 20: Safety
16 The machine shall at all times be operated in accordance with relevant Health & Safety legislation. In the UK the "Health & Safety at Work etc Act 1974" applies. Any question regarding the correct operation of the machine must be directed to Avdel ®... -
Page 21: Intent Of Use
S p e c i f i c a t i o n s I n t e n t o f U s e The T10 Installation Tool is basically a Piston and Cylinder Assembly. When coupled Hydraulically and Electrically to a compatible ®... -
Page 22: Putting Into Service
P u t t i n g I n t o S e r v i c e IMPORTANT Read the safety rules on page 4 carefully P r i n c i p l e o f O p e r a t i o n When both hoses and control cord are connected to the HydraPac, the pull and return cycles of the tool are controlled by depressing and releasing the trigger switch located in the handle respectively. -
Page 23: Operating Instructions
P u t t i n g I n t o S e r v i c e O p e r a t i n g I n s t r u c t i o n s ® To install a Avdelok Fastener •... -
Page 24: Maintenance
M a i n t e n a n c e D i s m a n t l i n g I n s t r u c t i o n s IMPORTANT Be sure the HydraPac is turned off before removing tool or nose. •... -
Page 25: To Bleed The Tool
M a i n t e n a n c e To B l e e d t h e To o l To Bleed the Tool: • Couple the short Tool Hoses directly onto a HydraPac or compatible hydraulic power source. Note Do not use long extension hoses as these will prevent the air from escaping into the HydraPac. -
Page 26: General Assembly Of Installation Tool
G e n e r a l A s s e m b l y o f T 1 0 I n s t a l l a t i o n To o l 7 3 4 1 1 - 0 2 0 0 0... -
Page 27: Parts List For Installation Tool
P a r t s L i s t f o r T 1 0 I n s t a l l a t i o n To o l 7 3 4 1 1 - 0 2 0 0 0... -
Page 28: Servicing The Tool
S e r v i c i n g t h e To o l D a i l y • Check for oil leaks. • Check the stroke of tool. • Check for worn anvil indicated by score marks on the installed collar. This can also be confirmed by referring to the installed data in the fastener catalogue. -
Page 29: Fault Diagnosis
F a u l t D i a g n o s i s S y m p t o m P o s s i b l e C a u s e R e m e d y P a g e R e f Tool fails to operate Inoperative HydraPac... - Page 30 F a u l t D i a g n o s i s S y m p t o m P o s s i b l e C a u s e R e m e d y P a g e R e f Jaw segments do not Improper operation of jaw Check internal parts of the...
- Page 31 D e c l a r a t i o n o f C o n f o r m i t y We, Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY declare under our sole responsibility that the product: Model: 73411-02000 Serial No.
- Page 32 This document is for informational purposes only. Infastech makes no warranties, expressed or implied, in this document. Data shown is subject to change without prior notice as a result of continuous product development and improvement policy. Your local Avdel representative is at your disposal should you need to confirm latest information.
