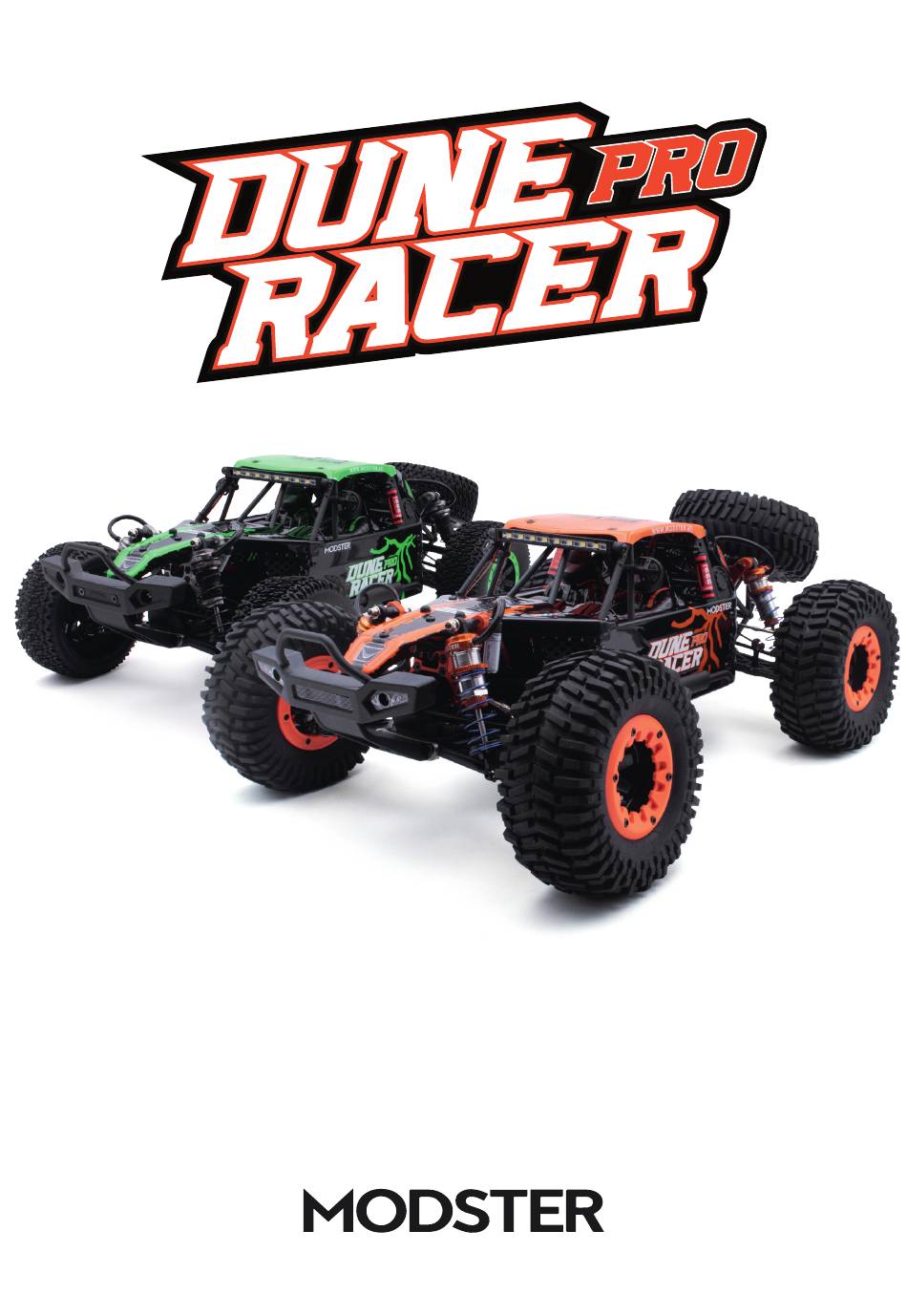

- Page 1 Betriebsanleitung MODSTER Dune Racer Pro BETRIEBSANLEITUNG/ USER MANUAL www.modster.at...
- Page 2 1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER Racing gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollständigkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung und Design ohne Ankündigung vor.
- Page 3 Betriebsanleitung MODSTER Dune Racer Pro Bocken Sie das Modell bei der ersten Inbetriebnahme unbedingt auf, sodass sich die Räder frei drehen können und die Justierungen am Sender ggf. problemlos vorgenommen werden können. Sender Halten Sie die Einschaltreihenfolge ein: Gas/Brems-Hebel in Leerlaufstellung Lenkhebel in Neutralstellung Schalten Sie zuerst den Sender ein und schalten Sie dann das Modell ein.
- Page 4 Betriebsanleitung MODSTER Dune Racer Pro • Geben Sie kein Gas mehr, wenn das Modell an einem Objekt aufsitzt oder eingeklemmt ist. Räumen Sie das Objekt aus dem Weg, bevor Sie weiterfahren. Versuchen Sie nicht, mit dem Modell Objekte zu ziehen oder zu schieben.
- Page 5 Water Resistant Der MODSTER Dune Racer Pro ist so konstruiert, dass Motor, Regler und Servo spritzwassergeschützt sind, also bei feuchten Bedingungen ge- fahren werden kann. Spritzwassergeschützt heißt nur, dass ein Gerät Wasserspritzer verträgt, aber nicht in Wasser eingetaucht, oder längere Zeit sehr hoher Luftfeuchtigkeit oder etwa starkem Regen ausgesetzt werden darf.
- Page 6 Betriebsanleitung MODSTER Dune Racer Pro 1. Lenkrad: Steuert die Links- /Rechtsbewegung. Es kann für Technische Daten: Linkshänder neu positioniert und konfiguriert werden. Einzel heiten finden Sie im vollständigen Online-Handbuch. Länge: 415 mm 2. Gashebel: Steuert die Vorwärts- / Rückwärts- / Bremsbe-...
-
Page 7: Spezifikationen
Betriebsanleitung MODSTER Dune Racer Pro SPEZIFIKATIONEN Teile-Nr. XC4R Pistolengriff Konfiguration Kanäle Eingangsspannung AA x4 Länge in mm 155.10 Höhe in mm 193.70 Breite in mm 81.30 Akku/Batterie-Installation Empfänger-Installation und -Verbindung Wenn Sie AA-Batterien/NIMH-Akkus einsetzen und die Span- Installation nung unter 4,5 V ± 0,2 liegt, ertönt der Summer dauerhaft und die LED sollte zu blinken beginnen. - Page 8 Gas Servo Betriebsanleitung MODSTER Dune Racer Pro ACHTUNG: SCHLIESSEN SIE NIE EINE BATTERIE MIT EINER SPANNUNG HÖHER ALS 8.0V AN DEN EMPFÄNGER AN. DIES KÖNNTE DIE ELEKTRONIK BESCHÄDIGEN. R R e e c c e e i i v v e e r r Lenkservo Verbindung v.
-
Page 9: Fehlerbehebung
Betriebsanleitung MODSTER Dune Racer Pro Fehlerbehebung Wenn es keine Rückwärtsfunktion gibt und Sie die Mitte nicht finden können, überprüfen Sie bitte, ob sich das die Trimmung in der Mitte befindet oder nicht. Pflegehinweise 1. Verwenden Sie zum Reinigen Ihrer Geräte immer ein sauberes, trockenes Tuch oder eine Bürste mit weichen Borsten. - Page 10 Betriebsanleitung MODSTER Dune Racer Pro 6. Modell startklar machen A) Inbetriebnahme des Senders: Bedienelemente und Funktionen des Senders Steuerrad für Lenkfunktion Je nach Drehrichtung des Steuerrades bewegt sich der Servoarm des angeschlossenen Lenkservos nach rechts oder links. Über die entspre- chenden Anlenkungen werden so die Räder nach rechts oder links eingeschlagen.
- Page 11 Betriebsanleitung MODSTER Dune Racer Pro D) Sichtprüfung des Modells vornehmen • Sind die Radmuttern und Schraubverbindungen fest angezogen? • Sitzt der Servosteuerhebel fest auf der Servo-Welle? • Ist der Fahrakku geladen und in der Halterung fixiert? • Sind die drehenden und beweglichen Teile leichtgängig? •...
- Page 12 Betriebsanleitung MODSTER Dune Racer Pro 7. Fahrbetrieb Beachten Sie die Sicherheitsanweisungen zum Fahrbetrieb in dieser Anleitung! Machen Sie sich mit dem Fahrverhalten des Modells schrittweise vertraut. • Stellen Sie sich hinter das Modell und steuern Sie es zuerst von sich weg. Die Reaktion des Modells auf die Steuerung ist dann die gleiche, als wenn Sie selbst am Steuer sitzen.
-
Page 13: Ersatzteile - Spare Parts
Betriebsanleitung MODSTER Dune Racer Pro 8. Ersatzteile - Spare Parts 294026 - LED Set 293971 - 540 Brushed 293960 - 3665 2300Kv 265180 - 9kg Servo Motor Bruhsless Motor 152910 - 40A Brushed ESC 225354 - NiMH 3000 mAh 218132 - LiPo 11.1V 35C 218131 - LiPo 11.1V 35C... - Page 14 Betriebsanleitung MODSTER Dune Racer Pro 8. Ersatzteile - Spare Parts 293979 - Rear Hub Car. + 294017 - Rear Hub Carrier 293980 - Horizontal drive 293981 - Front Sway Bar Hex Wheel-Ad. (each with Axle shafts 2pcs) 293982 - Rear Sway Bar...
- Page 15 Betriebsanleitung MODSTER Dune Racer Pro 8. Ersatzteile - Spare Parts 293989 - Servo Arm Plasic 294018 - Middle Upper 294019 - Front Shock 294020 - Rear Shock To- Chassis Plate Tower (CNC) wer (CNC) 293950 - Front Shock Set 293951 - Rear Shock Set...
- Page 16 Betriebsanleitung MODSTER Dune Racer Pro 8. Ersatzteile - Spare Parts 294008 - Ball Bearing 294009 - E button 2.5x0.4 294010 - Ball Head Set 118518 - R-Pin Set 8x5x2.5 293957 - Complete Bea- 293958 - Complete Bea- 293959 - Screw Set...
- Page 17 Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie di- rekt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben: MODSTER, Wirtschaftspark 9, AT-8530 Deutschlandsberg. 2. Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchkreuzten Mülltonne (s.
- Page 18 294026 294024 293959 293959 294024 294024 294023 293959 293959 293959 293959 293959 294024 296948 293959 293949 294023 294024 293968 294026 293959 293984 294036 293959 293959 294024 293971 293960 293959 293958 282470 294018 293959 293959 293959 293967 293987 293989 2939 293988 293969 293959 293959...
- Page 19 293953 Explosionszeichnung Dune Racer Pro 293965 Bitte beachten sie die Auswahl der richtigen Teile für Ihre Version (Brushed/Brushless) 293959 293959 293959 118518 294024 294022 294020 118518 293952 293959 293959 293982 293959 293959 293959 293959 293975 293967 293959 293951 293966 294018...
- Page 20 Betriebsanleitung MODSTER Dune Racer Pro www.modster.at...
- Page 21 Betriebsanleitung MODSTER Dune Racer Pro www.modster.at...
- Page 22 1. Introduction Dear Customer, Thank you for chosing a product from MODSTER Racing. All models are carefully checked for completeness and function before delivery. Due to continuous development and improvement of our products, we reserve the right to make technical changes as well as changes in equipment and design without notice. Claims from minor de- viations against data and illustrations of these instructions regarding the product you are presented with, can not be claimed.
- Page 23 Manual MODSTER Dune Racer Pro Be sure to jack up the model during the first start-up, so that the wheels can rotate freely and you can make adjustments to the transmitter easily if necessary. Transmitter Follow the power up sequence:...
- Page 24 Manual MODSTER Dune Racer Pro waste is prohibited! • Batteries must not become moist or wet. Also avoid the formation of condensation water. • Never expose the batteries, the charger or the model to adverse environmental conditions (eg wetness, high or low ambient tempera- ture, sources of ignition or open fire, dust, vapors, solvents)! •...
-
Page 25: Product Informations
Water Resistant The MODSTER Waran is designed so that the motor, regulator and servo are splash-proof, ie can be operated under humid conditions. Splash-proofed means only that a device can withstand water sprays, but it must not be immersed in water, or exposed to excessive humidi- ty or strong rain for a long time. - Page 26 Manual MODSTER Dune Racer Pro 7. CH3-EPA+/- Please put CH4 in the middle of before you press the CH3 EPA+/-,then press EPA+/-, you can adjust the angle of ST 8. CH4-EPA+/- Please put the CH4 switch on left or right, then press...
-
Page 27: Battery Installation
Manual MODSTER Dune Racer Pro XC4R AA x4 155.10 193.70 81.30 Battery Installation Receiver Installation & Connection Using the AA batteries or NIMH batteries, when the voltage Installation is lower than 4.5V ±0.2, the buzzer sounds continuously, and the LED should start flashing. -
Page 28: Safety Precautions
Manual MODSTER Dune Racer Pro Pairing The Transmitter & Receiver 1. Turn on the receiver power. Press the SW switch.The receiver’s LED should start flashing. 2. Turn on the transmitter. 3. When the LED on the receiver becomes solid,the binding process is completed. -
Page 29: General Care
Manual MODSTER Dune Racer Pro Fault Handing When there is no backward function and you can’t find the centre bit, please check, if the TRIM is on centre or not. General Care 1. Always use clean, dry cloth or soft bristle brush to clean your equipment. - Page 30 Manual MODSTER Dune Racer Pro Insert the charged driving battery into the model: • Loosen the sapwood pin and open it. • Place the battery pack on the battery holder. For the tight fit of the battery, you may need to put some sponge rubber in the battery tray.
- Page 31 Manual MODSTER Dune Racer Pro 8. Driving Observe the safety instructions for driving in this manual! Familiarize yourself with the handling of the model step by step. • Stand behind the model and steer it away from you first. The reaction of the model to the steering will be the same as if you yourself have the steering wheel in your hands.
- Page 32 Our take-back obligation for rexhausted batteries is limited to batteries which were/are new batteries of our range. Old batteries of the type named above can therefore be returned to us either sufficiently postage paid or they can be delivered free of charge directly at our dispatch warehouse at the following address: MODSTER, Wirtschaftspark 9, AT-8530 Deutschlandsberg. 2. Meaning of battery symbols Batteries are characterised with the symbol of a crossed waste bin (see below).
- Page 33 Manual MODSTER Dune Racer Pro www.modster.at...
