- Page 1 Преобразователь RS485-USB ЭСКОРТ C200М ПАСПОРТ RS485-USB transducer С200М CERTIFICATE REG. 2022-12-14 RU-EN...

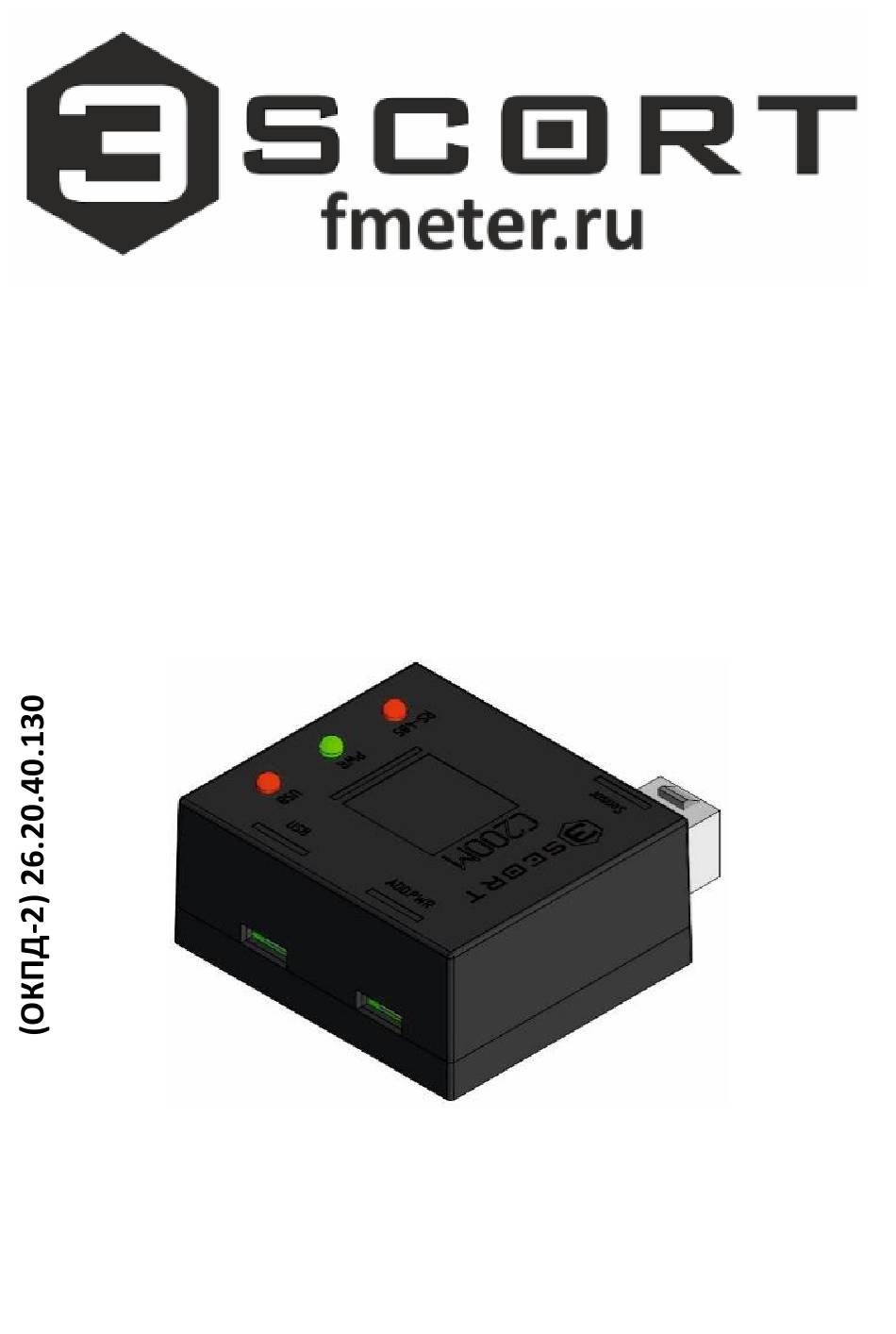

- Page 3 ТЕМГ.407529.002ПС Формат А6 1 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 1.1 Преобразователь RS-485-USB «ЭСКОРТ C200М» ТЕМГ.407529.002 (далее – преобразователь, С200М, изделие) предназначен для преобразования сигналов интерфейса USB в сигналы двухпроводного магистрального интерфейса RS-485. 1.2 Внешний вид изделия С200М ТЕМГ.407529.002 приведен на рисунке 1. Рисунок...
-
Page 4: Технические Характеристики
1.3 ЗАПРЕЩАЕТСЯ ПОДАВАТЬ ПИТАНИЕ НА РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ С200М 1.4 ЗАПРЕЩАЕТСЯ ПРЕВЫШЕНИЕ ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК, УКАЗАННЫХ В ПАСПОРТЕ! 1.5 НЕ ДОПУСКАТЬ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ ДЕТАЛЕЙ ИЗДЕЛИЯ, МОНТАЖНЫХ ПРОВОДОВ И КАБЕЛЕЙ ПРИ УСТАНОВКЕ И ЭКСПЛУАТАЦИИ. 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 - Технические характеристики С200М Наименование, ед. - Page 5 3 КОМПЛЕКТНОСТЬ Таблица 2 - Комплектность С200М Наименование Кол. Зав. № Примечания Преобразователь «ЭСКОРТ C200М» ТЕМГ.407529.002 Кабель С200М ТЕМГ.685612.003 Кабель USB(A)-MicroUSB(B) Паспорт Упаковка 4 УКАЗАНИЯ К ЭКСПЛУАТАЦИИ 4.1 Для подключения преобразователя к ПК необходимо подключить изделие (3) к устройству (5) через кабель С200М (4), после...
- Page 6 4.2 Подключить С200М к устройству можно с помощью входящего в комплект поставки Кабеля С200М ТЕМГ.685612.003. Кабель С200М представляет собой раздвоенный кабель с разъемом для подключения к преобразователю, с разъемом Х2 (рис. 3) для подключения к устройству и разъем с 4 электрическими зажимами...
-
Page 7: Меры Предосторожности
Таблица 3 - Распайка разъемов Кабеля С200М Номер контакта Цвет Цепь Разъем Разъем Разъем Х1 Х2 Х3 Красный 12 V Оранжевый Линия А Белый Линия В Черный Для подключения C200М к устройству с помощью Кабеля С200М необходимо подключить разъем, находящийся на раздвоенном... - Page 8 6.4 При обнаружении неисправностей обратится на предприятие-изготовитель. 6.5 На изделие с дефектами, возникшими по вине потребителя вследствие нарушения условий эксплуатации, хранения и транспортирования, гарантии не распространяются. 6.6 Изготовитель оставляет за собой право вносить изменения в конструкцию и комплектность изделия без предварительного...
- Page 9 9 ТРАСПОРТИРОВКА И ХРАНЕНИЕ 9.1. Изделие транспортируется в заводской упаковке в закрытых транспортных средствах. Хранится в сухих помещениях с влажностью не более 75% при температуре от -20 до +30°С. В помещениях для хранения не допускаются токопроводящая пыль, агрессивные вещества и их пары, вызывающие коррозию деталей и...
- Page 10 ПРИЛОЖЕНИЕ 1 Индикация и назначение выводов преобразователя С200М...
- Page 11 1 – Connector for connecting the main USB cable; 2 – Connector for connecting the additional USB cable; 3 – Connector for connecting the C200M cable; 4 – Display system (USB, PWR, RS – 485). 1.3 IT IS FORBIDDEN TO SUPPLY POWER TO THE CONNECTOR...
-
Page 12: Specifications
1.4 DO NOT EXCEED THE PERFORMANCE SPECIFICATIONS SPECIFIED HEREIN! 1.5 PREVENT MECHANICAL DAMAGE TO PARTS, MOUNTING WIRES AND CABLES DURING THE INSTALLATION AND OPERATION. 2 SPECIFICATIONS Table 1 - Technical characteristics of C200M Value / units Parameter digital Operating mode... - Page 13 4.1 To connect the converter to a PC, it is necessary to connect the product (3) to the device (5) via a C200M cable (4), then connect it to the PC (1) via a USB - microUSB cable (2) as shown in Figure 2.
- Page 14 4.2 You can connect the C 200M to the device using the supplied C200M Cable TEMГ.685612.003. The C200M cable is a split cable with a connector for connecting to the converter, with a Molex connector for connecting to the device and a connector with 4 electrical clamps for connecting to the device.
- Page 15 White line В Black To connect the C200M to the device using the C200M cable, it is necessary to connect the connector located on the bifurcated C200M cable to the return connector on the converter, then connect the Molex connector or 4 electrical clamps to the device.
- Page 16 6 SERVICE AND SHELF LIFE, WARRANTY 6.1 Warranty period is 12 months from the date of shipping from the factory. 6.2 Service life is 5 years. 6.3 The manufacturer guarantees that the transducer meets the specification requirements, if the user observes operating, transportation and storage conditions.
-
Page 17: Packing Certificate
7 ACCEPTANCE CERTIFICATE RS-485-USB converter "ESCORT С200M" TEMG.407529.002 __________________ ser. _______________________ is manufactured in accordance with the current technical documentation and is declared to be ready for operation. 8 PACKING CERTIFICATE RS-485-USB converter "ESCORT С200M" TEMG.407529.002 __________________ ser. _______________________is packed in accordance with the current... -
Page 18: Transportation And Storage
9 TRANSPORTATION AND STORAGE 9.1 The product shall be transported in the original packaging in enclosed vehicles. Store in a dry place at a temperature of -20 to +30°C and humidity up to 75%. Conductive dust, aggressive substances and their vapours causing corrosion of parts and destruction of electrical insulation of transducers are not allowed in storage rooms. - Page 19 ANNEX 1 Indication and function of terminals of Transducer С-200M...
- Page 21 Для заметок / For notes...
