Hickory P1029 Manual

 Select Right Size Drawer Slide
Measure drawer length from outside of
back panel to inside of front panel to
reference the slide model # you require.
Fits Drawer Fits Cabinet
Slide #
Lengths Depths
P1029/12-2C 10 5/8" – 12 1/2" 13" – 14 1/2"
P1029/14-2C 12 5/8" – 14 1/2" 15" – 16 1/2"
P1029/16-2C 14 5/8" – 16 1/2" 17" – 18 1/2"
P1029/18-2C 16 5/8" – 18 1/2" 19" – 20 1/2"
P1029/20-2C 18 5/8" – 20 1/2" 21" – 22 1/2"
P1029/22-2C 20 5/8" – 22 1/2" 23" – 24 1/2"
P1029/24-2C 22 5/8" – 24 1/2" 25" – 26 1/2"
For proper operation, top and bottom
of drawer must have 1/8" minimum
clearance from cabinet opening. Sides of
drawer must extend 1/4" below drawer
bottom to allow clearance for slide. If
necessary, cut notch in back overhang
of drawer so slide can fully extend to
back of cabinet. Place a shim under
cabinet member to make up difference if
clearance is greater than 1/4".
ANTES DE COMENZAR

 Seleccione la corredera del
tamaño correcto
Mida la longitud del cajón desde el exterior
del panel trasero hasta el interior del panel
delantero para encontrar el número de
modelo de la corredera que necesita.
Se adapta Se adapta
N.° de
a cajones a cajones de
corredera
de longitud profundidad
P1029/12-2C 10 5/8 – 12 1/2 pulg. 13 – 14 1/2 pulg.
P1029/14-2C 12 5/8 – 14 1/2 pulg. 15 – 16 1/2 pulg.
P1029/16-2C 14 5/8 – 16 1/2 pulg. 17 – 18 1/2 pulg.
P1029/18-2C 16 5/8 – 18 1/2 pulg. 19 – 20 1/2 pulg. 12 1/2 pulg.
P1029/20-2C 18 5/8 – 20 1/2 pulg. 21 – 22 1/2 pulg.
P1029/22-2C 20 5/8 – 22 1/2 pulg. 23 – 24 1/2 pulg. 16 1/2 pulg.
P1029/24-2C 22 5/8 – 24 1/2 pulg. 25 – 26 1/2 pulg. 17 1/2 pulg.
Para que el funcionamiento sea correcto,
debe haber una separación mínima de
1/8 pulg. entre el gabinete y los bordes
superior e inferior del cajón. Los lados del
cajón deben extenderse 1/4 pulg. debajo
del fondo del cajón, para dejar espacio
para la corredera. Si es necesario, corte
una muesca en el saliente trasero del cajón
para que la corredera pueda extenderse
completamente a la parte trasera del
gabinete. Si la separación es mayor a 1/4
pulg., coloque una cuña bajo el componente
del gabinete para compensar la diferencia.
BEFORE YOU BEGIN
 
Features
• 35 lb. capacity
• Steel ball bearings for
smooth glide operation
• 3/4 Extension
• Friction disconnect
Drawer
Extension
Included
8 1/2"
10 1/2"
12"
QTY.
12 1/2" 1
14 1/2"
1
16 1/2" 6 #8 x 5/8" Flat Head Screws
17 1/2"
2
drawer member
— P1029 CORREDERA DE CAJÓN PARA MONTAJE CENTRAL

Características
• Capacidad para 35 libras
• Rodamientos con bolas
de acero para permitir
un deslizamiento suave
• Extensión de 3/4
• Extracción por fricción
Extensión Incluye
del cajón
CANT.
8 1/2 pulg.
1
10 1/2 pulg.
1
12 pulg.
Tornillos de cabeza plana
6
14 1/2 pulg.
2
componente del cajón
P1029
#79416

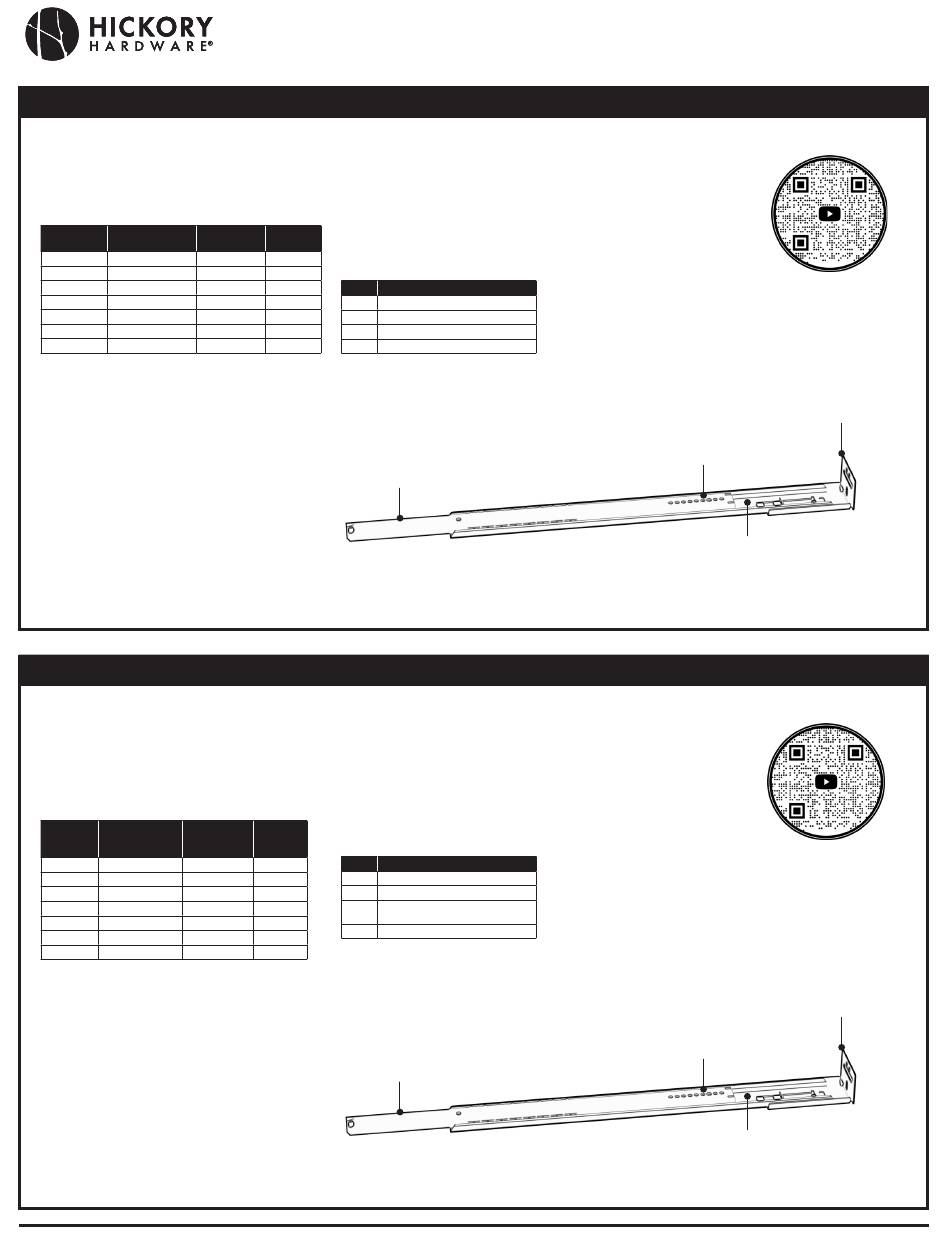

— P1029 CENTER MOUNT DRAWER SLIDE
What You Will Need
1. Tape measure or ruler
2. Pencil
3. Level or square
4. #2 size Phillips screwdriver
5. (Optional) Drill and
1/16" (2mm) drill bit
6. Hammer
ITEM
Slide
Bracket
Glide Tracks
Que necesitarás
1. Cinta métrica o regla
2. Lápiz
3. Nivel o escuadra
4. Destornillador Phillips # 2
5. (Opcional) Taladro y broca
de 1/16 pulg. (2 mm)
6. Martillo
ARTÍCULO
Corredera
Soporte
#8 x 5/8 pulg.
Guías de deslizamiento
1
Belwith Keeler Décor Solutions
hickoryhardware.com
800.235.9484
Video Tutorial
Scan with
smartphone camera
to access video.
adjustable bracket
(optional)
installation holes
cabinet member
Tutorial en video
Escanee con la cámara
del teléfono inteligente
para acceder al video.
soporte trasero
agujeros de instalación
componente del gabinete
®
rear
ajustable
