Si-Tool e
User's Manual
______________________________________________________________________________________________
Si-Tool e
USB-HART - Modem - Power Supply - Accurate resistor
Table of Contents
Introduction.......................................................................................................... ................................................
Product Description.............................................................................................................................................
1. Installing Si-Tool e Driver software and Starting Up modem............................................................................
2. Installing pAdvisor / VoAdvisor software..........................................................................................................
3. Starting Up pAdvisor / VoAdvisor software.....................................................................................................
Examples of Usage
1. How to configure a 2-W transmitter in instrument workshop ..........................................................
2. How to configure a transmitter connected to a control system........................................................
3. How to test and calibrate 2-W transmitter's current loop in instrument workshop..............................
4. How to test and calibrate 2-W transmitter's pressure measurements in instrument workshop.........
5. How to configure a 3-W transmitter in instrument workshop...........................................................
Electrical Characteristics ....................................................................................................................................
List of Supplied Items..........................................................................................................................................
________________________________________________________________________________________________________

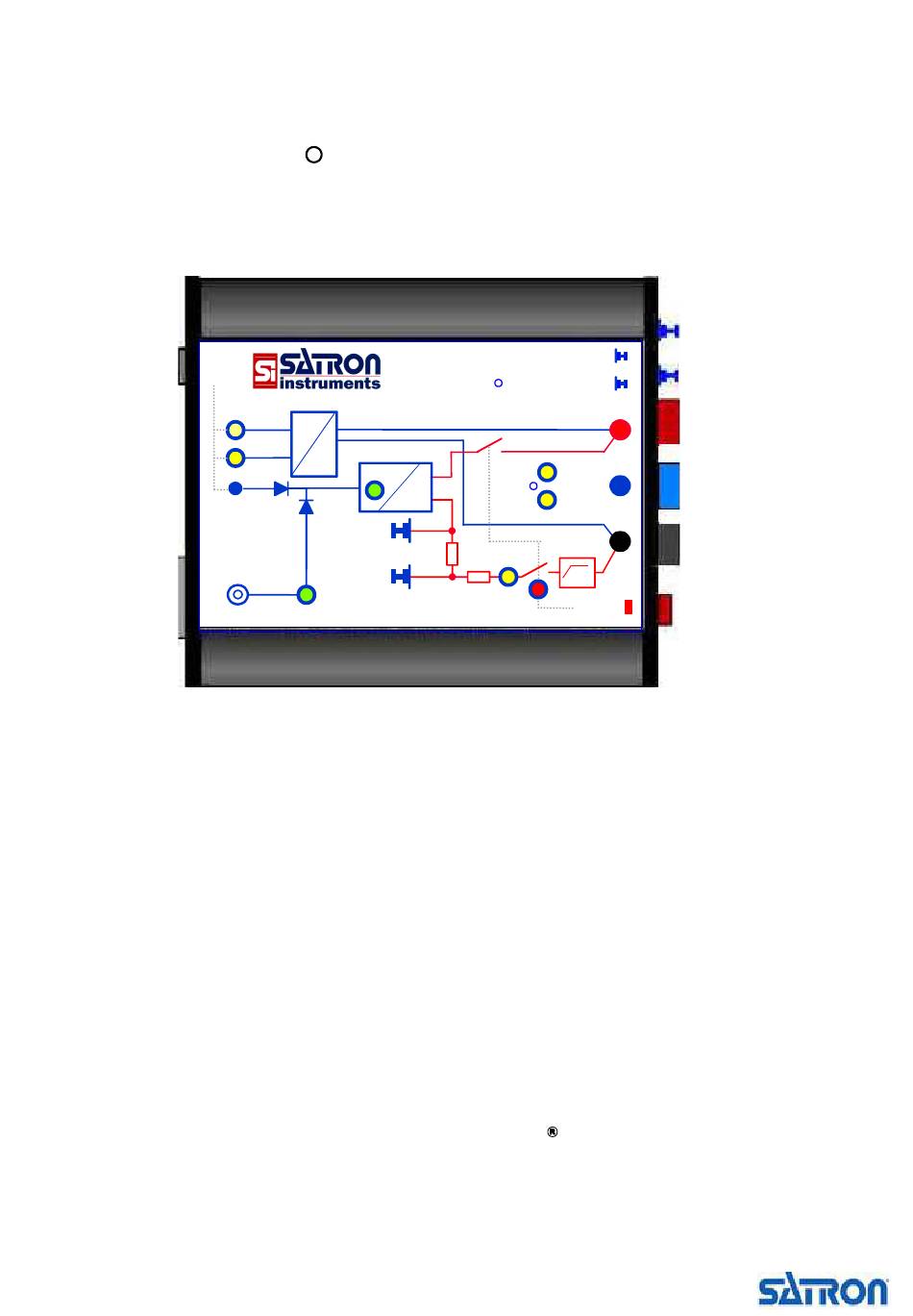

R
USB
www.satron.com
Rx
USB
Tx
HART
Pwr OK
+5V
Um-
External power
4mA = 0.4V
must be used
20mA = 2VDC
with 3-wire
transmitters
Um+
Ext.pwr OK
Ext. power in
NOTE! Do not switch 24V ON in live circuit
12... 30V DC min 10W
Satron Instruments Inc
Muuraintie 3 FIN-33960 Pirkkala, Finland
Tel +358 207 464 800
Si-Tool
e
USB / HART
modem
R
Rx
+
24V
HART
R
-
Tx
100R
Iout
0.01%
150R
HART
We reserve the right to make technical changes without prior notice.
www.satron.com
1
Um+
Um-
24V+
GND
Iout
28mA
24V
ON/OFF
is a registered trademark of FieldComm Group
.
G700
1.7.2024
2
2
3
4
4
5
6
7
8
9
10
11
Advertisement
Table of Contents
Summary of Contents for Satron Instruments Si-Tool e
- Page 1 12... 30V DC min 10W Table of Contents Introduction................................Product Description............................. 1. Installing Si-Tool e Driver software and Starting Up modem................2. Installing pAdvisor / VoAdvisor software......................3. Starting Up pAdvisor / VoAdvisor software..................... Examples of Usage 1. How to configure a 2-W transmitter in instrument workshop ............
-
Page 2: Product Description
2-wire and 3-wire versions. 2-wire version's model number is M1 and 3-wire version's M2 . Model number can be found printed on the other side of the Si-Tool e. M2 model holds all the functionalities of M1 model. - Page 3 *or newer 1.2 USB driver installation from SATRON web page 1.2.1 Go to Satron web page: www.satron.com/product/si-tool/ Download the latest driver for Si-Tool e on your PC , for example 'C:\temp\...'. 1.3 USB driver specific installation: FTDI20814: 1.3.1 Extract the zipped driver file.
- Page 4 3. Starting Up pAdvisor / VoAdvisor software 3.1 Switch transmitter power supply on by pressing the red button* for two seconds on Si-Tool e . red LED* should start blinking as a warning and yellow LED** indicates that 4...20 mA current alive. If this doesn't happen, check connections and power supply.
- Page 5 - Connect the transmitter and modem as shown below. - Press the red button* for two seconds, red LED* indicates and warns about power supply, yellow LED** lights up. Si-Tool e is now supplying power to the transmitter. - Start pAdvisor software.
- Page 6 _____________________________________________________________________________________________ Example 2. How to configure a transmitter connected to a control system (live circuit) - Check that Si-Tool e' s transmitter power supply is NOT on (= red LED* is OFF). - Connect modem as shown below. - A suitable load resistor for HART communication must be included in the control system.
- Page 7 - Connect the transmitter and modem as shown below. - Press the red button* for two seconds, red LED* indicates and warns about the power supply, yellow LED** lights up. Si-Tool e is now supplying power to the transmitter. - Start pAdvisor software.
- Page 8 - Connect the transmitter and modem as shown below. - Press the red button* for two seconds, red LED* indicates and warns about power supply, yellow LED** lights up. Si-Tool e is now supplying power to the transmitter. - Start pAdvisor software.
- Page 9 - Connect the transmitter and modem as shown below. - Press the red button* for two seconds, red LED* indicates and warns about power supply, yellow LED** lights up. Si-Tool e is now supplying power to the transmitter. - Start VoAdvisor software.
-
Page 10: Electrical Characteristics
- 26 VDC / 24 mA (continuous use) Current measurement resistor - Measurement is usable when Si-Tool e' s transmitter power supply is ON - Measurement range: 0...24 mA (internal current limit: 28 mA) - 100 ohms resistor (accuracy 0.01 %, max. 10 ppm / °C) Temperature range - 0-50 °C, max. - Page 11 List of supplied items - Si-Tool e : USB - HART modem unit - transmitter connection cable with DIN 43650 plug (M1 and M2 Si-Tool e ) - transmitter connection cable with M12 connector (M2 Si-Tool e ) - two measurement cables (red and black)
- Page 12 G700 Si-Tool e Käyttöohje 1.7.2024 _____________________________________________________________________________________________________ Si-Tool e USB-HART - Modeemi - Jännitelähde - Tarkkuusvastus Si-Tool USB / HART modem www.satron.com 24V+ HART Pwr OK HART External power Iout 4mA = 0.4V must be used 100R 20mA = 2VDC Iout 0.01%...
-
Page 13: Laitteen Kuvaus
Si-Tool e on työkalu instrumenttiasiantuntijoille. Se ei ole ainoastaan USB-HART-modeemi, se on kokonaispaketti 4...20 mA 2- tai 3-johto HART-lähettimien konfigurointiin ja kalibrointiin. Si-Tool e malleja on kaksi, 2-johdin ja 3-johdin mallit. 2-johdin mallin mallitunnus on M1 ja 3-johdin mallin M2 . Mallitunnus selviää modeemin alapuolella olevasta laitekilvestä. M2 -malli pitää... - Page 14 1.3.2 Liitä Si-Tool e PC:hen 1.3.3 Windows informoi uudesta USB-laitteesta ja aloittaa ohjatun ajuriasennuksen. 1.3.4 Seuraa asennusohjeita kunnes ajuri on asennettu ja SI-Tool e on käyttövalmis. FTDI212364 (tai uudempi): 1.3.1 Pura pakattu ajuritiedosto ja käynnistä klikkaamalla ajuripaketin asennus (järjestelmävalvojan oikeuksilla) 1.3.2 Toimi asennusohjelman ohjeiden mukaisesti.
- Page 15 Si-Tool e G700 Käyttöohje 1.7.2024 _________________________________________________________________________________________________ 2. Satron konfigurointisovellusten asennus Huom! Asenna ensin USB-laiteajurit! 2.1 Lataa viimeisin versio asennettavasta sovelluksesta Satronin verkkosivuilta www.satron.com/contact/service-and-support/ - Paine/paine-erolähettimet: 'pAdvisor' - Sameuslähettimet: 'VoAdvisor' 2.2 Tiedosto on pakattu, pura se väliaikaiseen hakemistoon, esim. C:\temp 2.3 Asenna ohjelma järjestelmävalvojana käynnistämällä tästä hakemistosta löytyvä tiedosto 'setup.exe', jatka näytölle tulevien ohjeiden mukaan.
- Page 16 Esimerkki 1. 2-johtolähettimen konfigurointi instrumenttikorjaamolla Lähetin EI SAA olla kytkettynä automaatiojärjestelmään! - Tee alla oleva kytkentä . - Paina punaista kytkintä*, punainen merkkivalo* alkaa vilkkua ja keltainen merkkivalo** palaa, tällöin Si-Tool e syöttää tehon lähettimelle. - Käynnistä konfigurointiohjelma pAdvisor. Si-Tool USB / HART modem www.satron.com...
- Page 17 1.7.2024 _________________________________________________________________________________________________ Esimerkki 2. Lähettimen konfigurointi, lähetin on kytkettynä automaatiojärjestelmään -Varmista, että Si-Tool e :n lähetinsyöttö on pois päältä (= punainen merkkivalo* ei pala). - Tee alla oleva kytkentä. - Automaatiojärjestelmässä oltava Hart-kommunikointia varten sopiva sarjavastus. (Esim. 250 ohm/24 VDC)
- Page 18 - Tee alla oleva kytkentä. - Paina punaista kytkintä*, punainen merkkivalo* alkaa vilkkua ja keltainen merkkivalo** palaa, tällöin Si-Tool e syöttää tehon lähettimelle. - DVM mittaa lähettimen lähtövirran 100 ohm tarkkuusvastuksen yli, joten 4... 20 mA lähtövirta vastaa 0,4... 2,0 VDC jännitettä. Tällä menettelyllä...
- Page 19 Esimerkki 4. 2-johtolähettimen viritys/kalibrointi instrumenttikorjaamolla - Lähetin EI SAA olla kytkettynä automaatiojärjestelmään. - Tee alla oleva kytkentä. - Paina punaista kytkintä*, punainen merkkivalo* alkaa vilkkua ja keltainen merkkivalo** palaa, tällöin Si-Tool e syöttää tehon lähettimelle. - Käynnistä konfigurointiohjelma pAdvisor. Digitaalivolttimittari lähtöviestin mittausta varten Si-Tool...
- Page 20 Esimerkki 5. 3-johtolähettimen (Vo-tuotesarja) konfigurointi instrumenttikorjaamolla - Lähetin EI SAA olla kytkettynä automaatiojärjestelmään. - Tee alla oleva kytkentä. - Paina punaista kytkintä*, punainen merkkivalo* alkaa vilkkua ja keltainen merkkivalo** palaa, tällöin Si-Tool e syöttää tehon lähettimelle. - Käynnistä konfigurointiohjelma VoAdvisor. USB-kaapeli Si-Tool...
- Page 21 Si-Tool e G700 Käyttöohje 1.7.2024 _________________________________________________________________________________________________ Sähköiset ominaisuudet Ulkoinen jännitelähde - Vaatimus: 12-30 VDC tai AC, min. 10 W - Pakkauksessa mukana 24 VDC / 750 mA lähdöllä ja 100-240 VAC / 50-60 Hz tulolla varustettu jännitelähde Lähettimen tehonsyöttö ulkoinen jännitelähde kytkettynä...
-
Page 22: Pakkauksen Sisältö
_________________________________________________________________________________________________ Pakkauksen sisältö - Si-Tool e : USB - HART-modeemi yksikkö - lähettimen kytkentäkaapeli DIN 43650-pistokkeella (M1 ja M2 Si-Tool e ) - lähettimen kytkentäkaapeli M12-liittimellä (M2 Si-Tool e ) - kaksi mittausjohdinta (punainen ja musta) - USB-kaapeli, tyyppi A plug/mini - tyyppi B plug, pituus = 1 m - AC - DC adapteri, input AC 100 - 240 VAC 50/60Hz, output 24 VDC / 750 mA - tämä...
