Summary of Contents for Schake 3B161

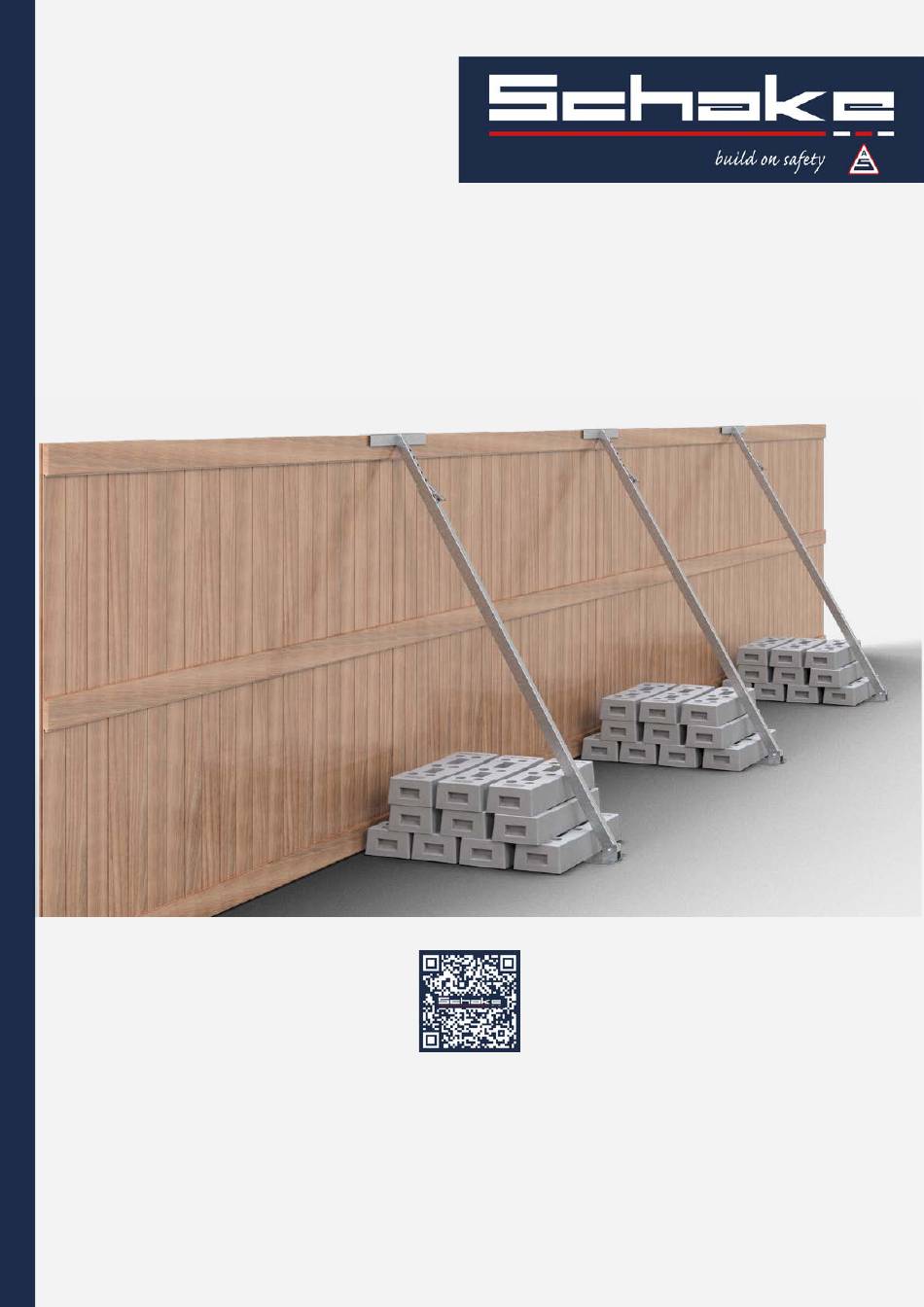

- Page 1 AUFBAU- UND VERWENDUNGSANLEITUNG I n structi o ns of assembly and use Holzbauzaunständer Wooden mobi l e fence stand 3B161 mit / with 3B165 3F100...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Wichtige Produkteigenschaften 2. Artikeltext 3. Allgemeines und Sicherheitshinweise 4. Begrifflichkeiten 5. Verwendung 6. Montagehinweise 5 -7 7. Technische Daten 8. Lager und Transport 9. Sortiment / zugehörige Artikel Content 1. Important product features 2. Item text 3. General and safety Informations 4. -
Page 3: Wichtige Produkteigenschaften
Wichtige Produkteigenschaften 1. Holzbauzaunständer, Art.-Nr. 3B161 • Aus stabilen Vierkantrohren • Feuerverzinkt nach DIN ISO 1461 • In Höhe in Stufen verstellbar für 1,75 m - 2,80 m • Schnelle Verstellung durch Federklemme • Umklappbar für platzsparende Lagerung und Transport 2. -
Page 4: Allgemeines Und Sicherheitshinweise
allgemeines und sicherheitshinweise Vor Gebrauch ist die Aufbau- und Verwendungsanleitung sorgfältig durchzulesen. Die Anweisungen zur korrekten Montage und Verwendung sind zur Gewährleistung einer sicheren und zuverlässigen Installation zu befolgen. Alle Bauteile sind gegen unbeabsichtigtes Lösen und Kippen zu sichern. Der Auf- und Abbau ist nur von Personen durchzuführen, welche die notwendige Kenntnis (Unterweisung) besitzen. -
Page 5: Verwendung
Verwendung Bestimmungsmäßiger Gebrauch Der Holzbauzaun wird in erster Linie dazu verwendet um Baustellen abzugrenzen oder zu umzäunen und somit eine physische Barriere zu schaffen, um unbefugten Zugang zu verhindern. Dadurch können auch z.B. die Geräte und andere Maschinen auf der Baustelle gegen Diebstahl gesichert werden. - Page 6 Hinweis! Holzbauzaunständer müssen in Verwendung mit Holzbauzaunelementen 2,0 m x 2,5 m bis Windstärke 6 mit 330 kg gesichert werden. Bei Windstärken größer als 6, muss das Ständerwerk im Boden verankert werden. Ist keine Verankerung möglich, dann ist das komplette System zu demontieren. Windlasten Windstärke Windgeschwindigkeit...
-
Page 7: Technische Daten
Technische Daten 3B161... -
Page 8: Lager Und Transport
3B165-10 3F100 Lagerung und Transport Für den Transport und die Lagerung sind die Holzbauzaunständer, die Holzbauzaunelemente und Füße ordnungsgemäß abzubauen und sicher gegen Verlieren sowie Beschädigungen abzusichern. -
Page 9: Sortiment / Zugehörige Artikel
Sortiment / zugehörige Teile 3B162 3B165-10 Windlasten Windstärke Windgeschwindigkeit Windlast Windlast auf Zaunelement Beaufortskala N/m2 2,0 m x 1,0 m N *alle Angaben und Maße sind Richtwerte (teilweise mit branchenüblichen Rundungen zum besseren Verständnis) und dienen lediglich zum Produktverständnis, nicht aber als Basis zum Bau von Zubehörteilen, Lagergestellen, Adaptierungen, Kombinationsprodukten o.ä.. -
Page 10: Important Product Features
Important product feautures 1. Wooden construction fence stand, item no. 3B161 • Made of sturdy square tubes • Hot-dip galvanized according to DIN ISO 1461 • Height adjustable in steps for 1.75 m - 2.80 m • Quick adjustment using spring clamp •... -
Page 11: General And Safety Informations
General and safety information The installation and usage instructions must be read carefully before use. The instructions for correct assembly and use must be followed to ensure safe and reliable installation. All compo- nents must be secured against unintentional loosening and tipping. Assembly and disassembly may only be carried out by persons who have the necessary know- ledge (instruction). -
Page 12: Use
Intended use Wooden construction fencing is primarily used to demarcate or fence off construction sites and thus create a physical barrier to prevent unauthorized access. This can also be used, for example, to protect equipment and other machinery on the construction site against theft. - Page 13 Attention! When used with 2.0 m x 2.5 m wooden fence panels, wooden fence posts must be be secured with 330 kg up to wind force 6. For wind forces greater than 6, the posts must be anchored to the ground. If anchoring is not possible, the entire system must be dismantled.
-
Page 14: Technical Data
3B161... -
Page 15: Storage And Transportation
3B165-10 3F100 storage and transportation For transportation and storage, the wooden fence stands, the wooden fence elements and feet must be properly dismantled and safely secured against loss and damage. -
Page 16: Assortiment / Ralated Parts
assortiment / related parts 3B162 3B165-10 Wind loads Wind force Wind speed Wind load Wind load on fence element Beaufort scale N/m2 2.0 m x 1.0 m N *l data and dimensions are approximate values (partly with industry-standard rounding for better understanding) and serve only for product understanding, but not as a base for design of accessoires, storage solutions, adaptations, combination products or the like.
