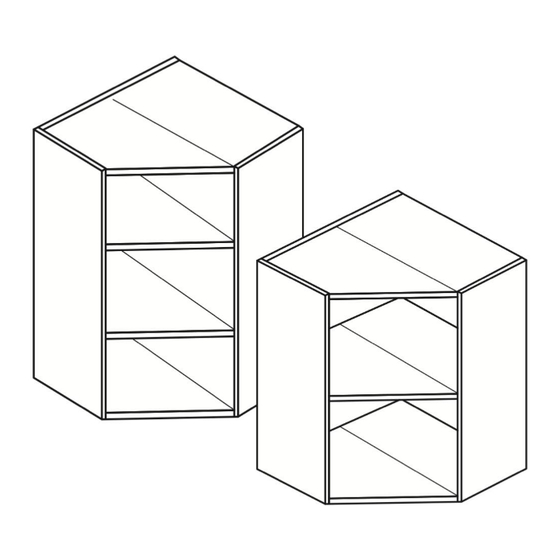

fabritec WCD2424 Series Manual

Warnings
Avertissements
Yes No
Oui Non
Always use a carpet as your working
surface to avoid damaging the panels.
Toujours utiliser un tapis comme
surface de travail pour éviter
d'endommager les panneaux.
Trick / Truc
Dowel
- Before installing the base panel and crossboards.
Goujon
Using a moist sponge or cloth, moisten the green pegs to activate the glue.
- Avant d'installer le panneau du bas et les traverses.
À l'aide d'une éponge ou d'un linge humide, humecter les goujons verts pour activer la colle.
1 2

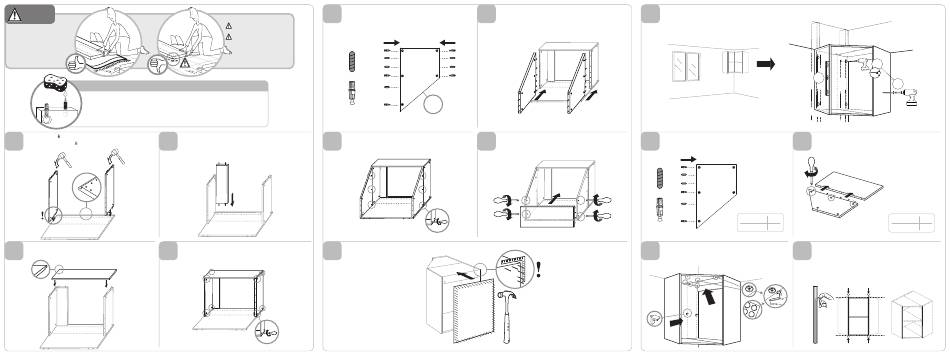

Installation of the back crossboard.
Installation of the xed panels.
Assemblage de la traverse arrière.
Assemblage des panneaux xes.
E
E
A
3 3
Installation of the side panel. Tighten the 8 cams.
A Assemblage du panneau latéral. B Resserer les 8 cames.
A
P
E E
A
4
Insert dowels and rapid release dowels in two E1 panels.
A Insérer goujons et goujons d'assemblage dans deux panneaux E1.
Not doing so will increase the risk
of damaging the panels.
Les risques d'endommager les
panneaux sont élevés si cette
consigne n'est pas appliquée.
5x
5x
5
Tighten the 6 cams.
Resserer les 6 cames.
P
P
E
E E
E1
A
7
Install the back panel.
Installer le panneau de dos.
A
P
E
E
A
8x
4
Install 2 diagonal panels.
B Installer 2 panneaux en diagonale.
A
P
E
E1
E1
E1
A
2x
6
Install side panel "B". Tighten the 4 cams.
Installer le panneau latétal "B". Resserer les 4 cames.
A
A
E P
E
E1
A
A
B
6x
90°
E
P
A
C
8
Fix the cabinet to the wall, ensuring the sides are level.
Fixer le caisson au mur en s'assurant que les côtés sont au niveau.
E
9
Insert dowels and rapid release dowels in the remaining E1 panel.
Insérer goujons et goujons d'assemblage dans le panneaux E1 restant.
A
3x
E
E1
3x
WCD242430
WCD242438
10
Shelf clips installation.
Installation des supports de tablettes.
8
B
8
A
8
C
9
Installation of the shelf and diagonal panel.
B Assemblage de la tablette et le panneau en diagonale.
F
E1
1X
1X
WCD242430
2X 2X
WCD242438
11
Moulding installation.
Installation de la moulure.
