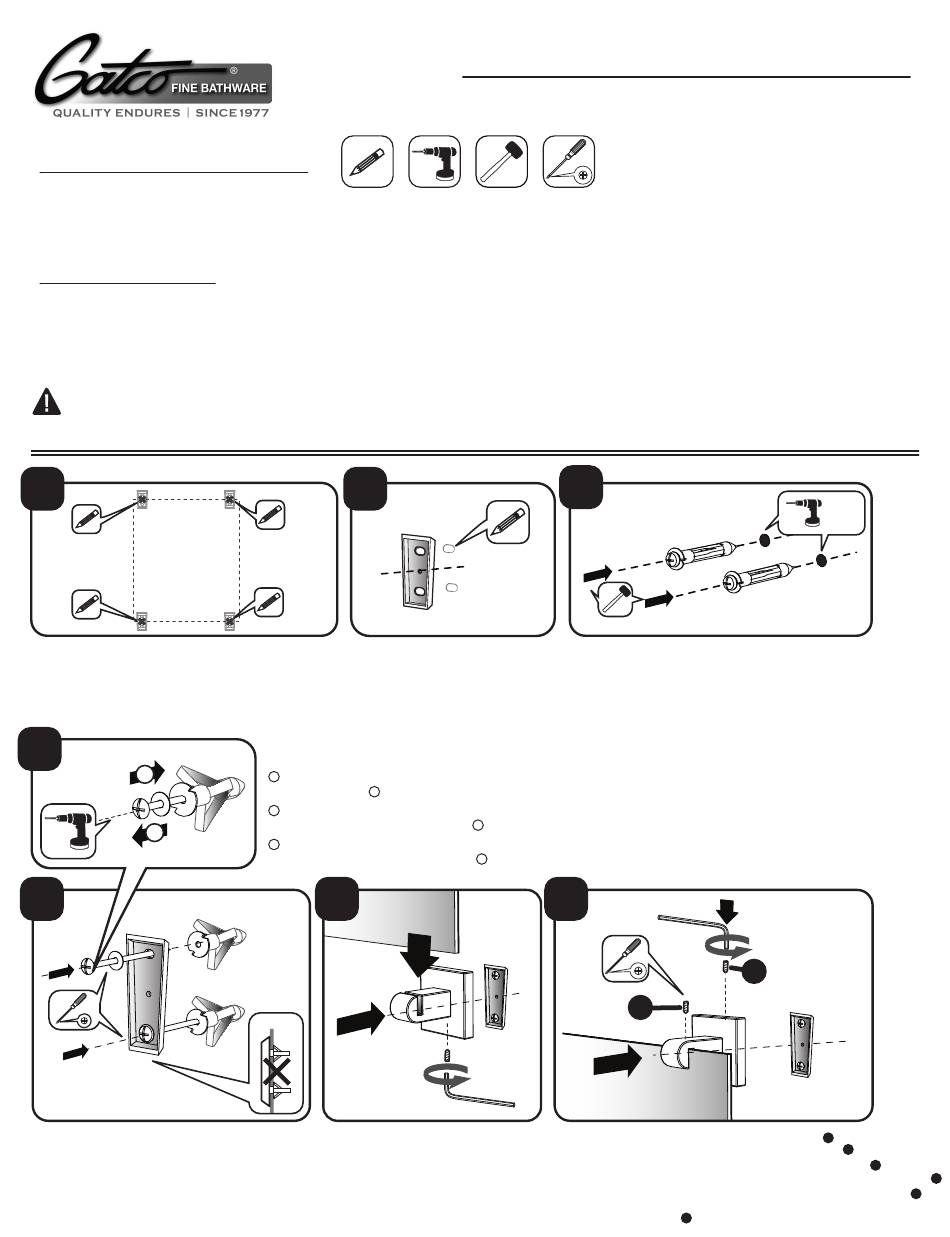

Gatco LATITUDE 2 General Installation Instructions

Tools Required for Assembly: (Not Included)
• Pencil / Crayon / Lápiz
• Electrical drill with 9/32 in. drill bit / Perceuse électrique avec un foret de 9/32 po. / Taladro eléctrico con broca de 9/32 de pulgada
• Hammer / Marteau / Martillo
• Phillips head screwdriver / Tournevis Phillips / Destornillador Phillips
Helpful Tools: (Not Included)
• Level / Niveau / Nivel
• Safety glasses / Lunettes de sécurité / Gafas de seguridad
CAUTION: Molly bolts are for drywalls only. Use tile anchors for tile surfaces. (Not included)
MISE EN GARDE : Les ancrages Molly sont pour les cloisons sèches seulement. Utilisez des ancrages de tuile pour les tuiles et les carreaux. (non compris)
PRECAUCIÓN: Los pernos de palanca deben utilizarse sólo en paneles de yeso. En superficies de azulejos, utilice anclas de expansión para azulejos (no incluidas).
1
Mark centerpoints of the four mounting brackets.
Marquer les points centraux des quatre supports de montage.
Marcar puntos centrales de los cuatro soportes de montaje.
4
1
2
5
Tighten firmly with Phillips head screwdriver.
Serrez fermement avec un tournevis Phillips.
Ajústelos bien con el destornillador Phillips.
2
Mark positioning of the screw holes.
Mark positionnement des trous de vis.
Marca de posicionamiento de los
orificios de los tornillos.
Use an electrical screwdriver to tighten the screws. This will collapse the molly bolts
1
tightly to the wall. Unscrew the screws from the molly bolts.
2
Utilisez un tournevis électrique pour serrer les vis. Ainsi les pièces de montage
1
s'enfonceront fermement dans le mur. Dévissez les vis des pièces de montage.
Utilice un destornillador eléctrico para ajustar los tornillos. De esta manera, logrará hundir
1
bien los pernos de palanca en la pared. Desajuste los tornillos de los pernos de palanca.
6
Side View
Secure two bottom brackets with Allen wrench
and set screw. Rest the mirror on the brackets.
Securise deux supports inférieurs avec une clé Allen
et la vis de réglage . Placez le miroir sur les supports.
Asegure los dos ejes de pedalier con una llave Allen
y el tornillo de fijación . Descansar el espejo
en los soportes.
GENERAL INSTALLATION INSTRUCTIONS
3
Drill 9/32 in. pilot holes.
Using a hammer tap molly bolts into the wall.
Percez des avant-trous de 9/32 po dans le mur.
Enfoncez les pièces de montage dans les avant-trous
à l'aide d'un marteau.
Realice agujeros guía de 9/32 de pulgada en la pared.
Introduzca los pernos de palanca en los agujeros guía con un martillo.
2
2
7
B
Secure two top brackets with Allen wrench and set screw .
Use Phillips head screw driver to tighten set screw until snug .
Fixez deux supports supérieurs avec une clé Allen et vis de réglage .
Utilisez Phillips head tournevis pour serrer la vis de réglage jusqu'à ce que serré .
Asegure dos soportes superiores con una llave Allen y el tornillo de fijación .
Uso Phillips head destornillador para apretar el tornillo de fijación
vhasta que quede apretado .
FIXED MOUNT MIRRORS
9/32 in.
9/32 po.
9/32 pulg.
A
A
B
B
A
B
A
