Summary of Contents for E-Lektron PARTYBOX EL214-P

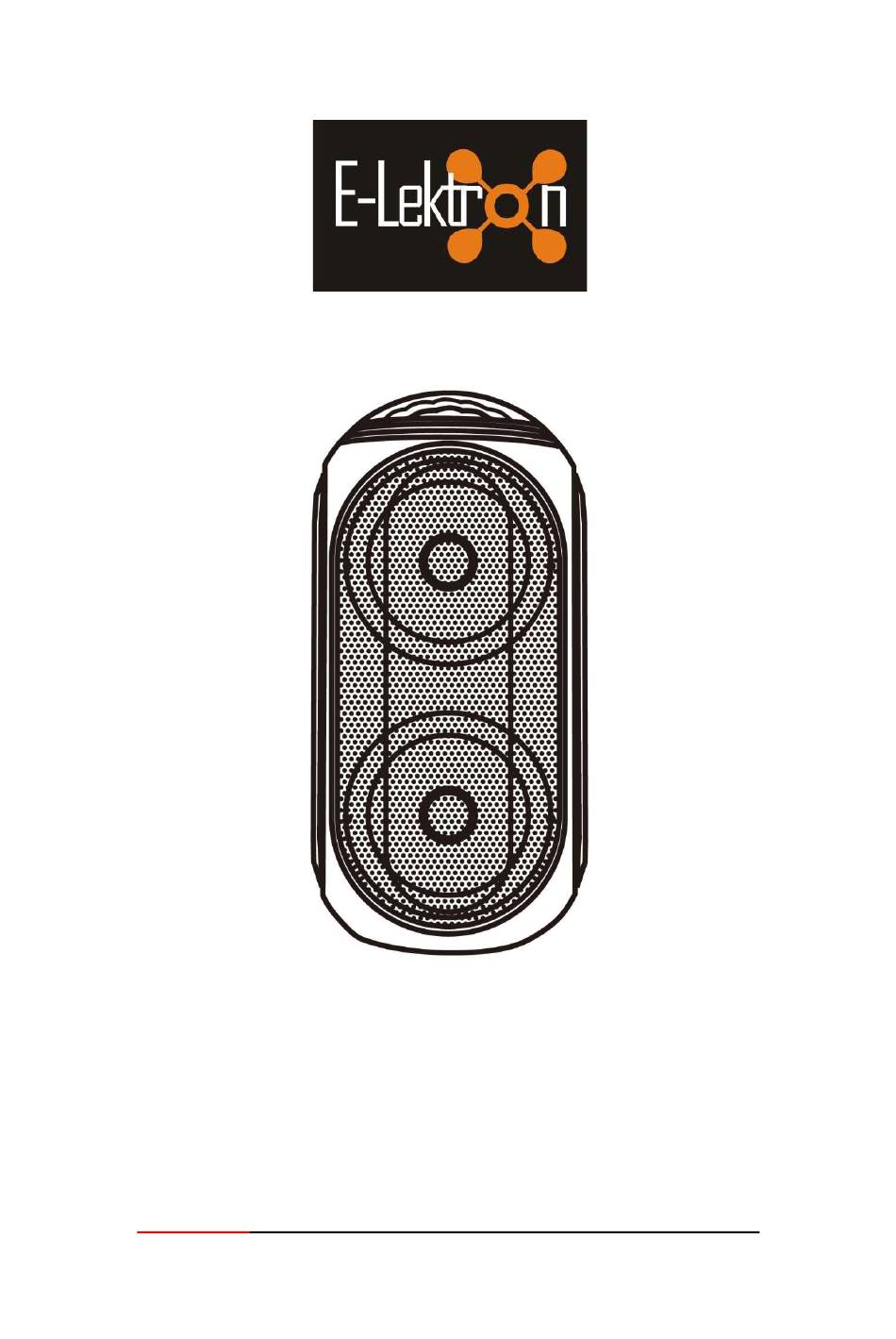

- Page 1 ANLEITUNG (DE) PARTYBOX EL214-P ACHTUNG: VOR ERST-ANWENDUNG AKKU VÖLLIG LADEN!!! Art. Nr. 808214 / EL214-P = Stand: Dezember 2023...
- Page 2 EINFÜHRUNG Vielen Dank dass Sie sich für die E-Lektron Partybox entschieden haben. Mit der Wahl der E-Lektron tragbare Anlage haben Sie sich für ein durchdachtes Produkt mit ansprechender Funktionalität entschieden. Die E-Lektron Partybox wurde entwickelt als breit-einsetzbares PA-Tool. Ideal als einzelne mini- Beschallungsanlage, für Party, Unterricht, Musiker usw.
-
Page 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Dieses aktive Lautsprechersystem muss mit dem Stromnetz verbunden werden zum Laden des Akkus. Die Box kann auch an die Steckdose funktionieren. Das Lautsprechersystem funktioniert mit Netzspannungen im Bereich 220-240Vac, 50Hz. Einstellen der Betriebsspannung ist nicht erforderlich. ... - Page 4 (1) Treble – Höhenregler (-) (2) Treble – Höhenregler (+) (3) Ein-/Aus-Schalter – ca. 1 Sek gedruckt halten zum Ein- oder Ausschalten der Box (4) Bass – Tiefenregler(+) (5) Buchse für Kabelmikrofon...
- Page 5 (6) Master-Lautstärkeregler (+) für die gesamte Lautstärke der Box (7) Buchse für Kabelmikrofon (8) Mikrofonlautstärke (+) (9) Lade-Anzeige, leuchtet ROT beim Laden, leuchtet BLAU wenn völlig geladen (10) Betriebsanzeige, leuchtet BLAU beim Betrieb, wird ROT wenn der Akku fast erschöpft ist (11) Mikrofon-Echo (+) (12) Mikrofon-Echo (-) (13) Mikrofonlautstärke (-)
- Page 6 (25) LIGHT-Taste kurz drücken zum Auswahl des Lichteffektes. Ca. 1 Sek gedrückt halten zum Ein- oder Ausschalten des Lichteffektes RÜCKSEITE (1) GTR VOL Lautstärkeregler für die beiden Buchsen für Gitarre oder Instrument (2) GTR1 Buchse für Gitarre oder Instrument (3) GTR2 Buchse für Gitarre oder Instrument (4) Buchse für das Netzkabel (5) Buchse für die mitgelieferte Wurfantenne, oder eine externe Antenne...
-
Page 7: Betrieb
FERNBEDIENUNG Die Fernbedienung bietet zusätzliche Funktionalität: Stummschaltung Auswahl einer der Equalizer (EQ) Einstellungen BETRIEB Verbinden Sie das Netzkabel mit der Box und mit einer Steckdose Halten Sie den Ein-/Aus-Schalter (2) ca. 1 Sek gedruckt zum Einschalten der Box Wählen Sie mit der MODE-Taste (20) den Betriebsmodus: USB/SD, Line In, FM-Radio, Bluetooth BLUETOOTH Die Box ist mit einem Bluetooth-Empfänger ausgestattet, Sie können Kabellos Musik von einem... - Page 8 1. Schalten Sie das Soundsystem ein, und wählen Sie mit der MODE-Taste (20): Bluetooth. 2. Schalten Sie Bluetooth am Handy ein, und lassen Sie das Handy nach neuen Bluetooth- Geräten suchen. 3. Die Box wird auf dem Handy als EL214-P angezeigt, wählen Sie die Box an auf Ihrem Handy und wählen Sie: Verbinden.
- Page 9 Das Gerät erzeugt auf dem Medium ein Verzeichnis RECORD und darin wird die Aufnahme als MP3- Datei gespeichert, z.B.: REC001.MP3, REC002.MP3, usw. FM-RADIO Schließen Sie die mitgelieferte Wurf-Antenne an die Buchse (5) an. Der Empfang ist bedingt von der Senderstärke Vorort. Wenn nur ein Rauschen zu hören ist, gibt es Störquellen, wie Computer, Netzgeräte, Fernseher usw.
- Page 10 FUNKMIKROFON Die Anlage ist mit einem Funkmikrofon ausgestattet, der an dem Funkkanal der Anlage funktioniert. Dazu soll am Soundsystem MIC-Lautstärkeregler erst mal in mittlerer Stelle (8) und (13) geregelt sein. (33) Mikrofonkorb – halten Sie das Mikrofon beim Sprechen ca. 5-10cm vom Mund entfernt. Halten Sie das Mikrofon fest mit dem Daum auf dem Schalter.
-
Page 11: Technische Daten
TECHNISCHE DATEN Artikelnummer EL808214 Modell EL214-P 4260393842243 Betrieb an 230Vac -50Hz USB-Port / SD-Kartenslot bis 16GB / FAT32 Abspielbare Dateien Recording Format Funkmikrofonsystem VHF 199,6MHz Batterie Funkmikrofon 2x 1.5V AA Alkalin (Laufzeit ca. 10 Std.) Akku-Kapazität 2-5 Stunden (bedingt von der Lautstärke) Lautsprechersystem 2x 13cm / 5"... -
Page 12: Eu-Konformitätserklärung
EU Konformitätserklärung Hersteller: E-Lektron GmbH Fabrikstraße 3 D-48599 Gronau erklärt, dass das Produkt: EL808214 / EL214-P Produktbeschreibung: tragbare Partybox Konform den untenstehenden Richtlinien produziert wurde, und den angewendeten Normen entspricht. EMC Richtlinie: 2014/30/EU LVD Richtlinie: 2014/35/EU RED Richtlinie: 2014/53/EU RoHS Richtlinie: 2011/65/EU... -
Page 14: Instructions (En)
Instructions (EN) PARTYBOX EL214-P ATTENTION: CHARGE BATTERY FULLY PRIOR TO FIRST TIME OF USE!!! Art. Nr. 808214 / EL214-P = Stand: December 2023... - Page 15 By choosing the E-Lektron portable system, you have selected a well-thought-out product with appealing functionality. The E-Lektron Partybox was developed as a widely applicable PA tool, and is ideal as a single mini sound system, for party, lessons, musicians, etc.
-
Page 16: Important Safety Information
IMPORTANT SAFETY INFORMATION This active speaker system must be connected to the mains to charge the battery. The box can also work plugged in. The speaker system works with mains voltages in the range of 220-240Vac, 50Hz. If the sound system does not work despite following these instructions, please contact the seller. - Page 17 (26) Treble – Treble Controller (-) (27) Treble (+) (28) On/off switch – press and hold for about 1 sec to turn the box on or off (4) Bass – Depth Control(+) (5) Cable microphone jack...
- Page 18 (6) Master volume control (+) for the entire volume of the box (7) Cable microphone jack (8) Microphone volume (+) (9) Charging indicator, lights up RED when charging, lights up BLUE when fully charged (10) Power indicator, lights up BLUE when operating, turns RED when battery is almost exhausted (11) Microphone Echo (+) (12) Microphone Echo (-) (13) Microphone volume (-)
- Page 19 BACK (1) GTR VOL volume control for the two jacks for guitar or instrument (2) GTR1 jack for guitar or instrument (3) GTR2 jack for guitar or instrument (4) Socket for the power cord (5) Socket for the supplied throw antenna, or an external antenna...
-
Page 20: Remote Control
REMOTE CONTROL The remote control provides additional functionality: Mute Selection of one of the equalizer (EQ) settings OPERATION Connect the power cord to the box and to a power outlet Press and hold the on/off switch (2) for approx. 1 sec to turn on the box Use the MODE button (20) to select the operating mode: USB/SD, Line In, FM Radio, Bluetooth BLUETOOTH... - Page 21 Follow these steps: 7. Turn on the sound system and press the MODE button (20): Bluetooth. 8. Turn on Bluetooth on your phone and let it scan for new Bluetooth devices. 9. The box will be displayed on the phone as EL214-P, select the box on your phone and select: Connect.
- Page 22 FM-RADIO Connect the supplied wire-antenna to the socket (5). The reception is conditional on the transmitter strength on site. If only noise is heard, there are sources of interference present, such as computers, power supplies, televisions, etc. In this case, it is best to place the device near a window and as far away from sources of interference as possible.
-
Page 23: Wireless Microphone
WIRELESS MICROPHONE The system is equipped with a wireless microphone that works on the radio channel of the system. To do this, the MIC volume control on the sound system should first be controlled in the middle position (8) and (13). (33) Microphone basket –... -
Page 24: Specifications
SPECIFICATIONS Article EL808214 Model EL214-P 4260393842243 Operation on 220-240Vac -50Hz USB port / SD card slot up to 16GB / FAT32 Playable Files MP3 / WMA Recording Format Wireless microphone system VHF 199.6MHz Battery Wireless Microphone 2x 1.5V AA alkaline (running time approx. 10 hours) Battery Capacity 2-5 hours (depending on volume) Speaker... -
Page 25: Eu Declaration Of Conformity
EU Declaration of Conformity Manufacturer: E-Lektron GmbH Fabrikstraße 3 D-48599 Gronau declares that the product: EL808214 / EL214-P Product description: Portable Partybox It has been produced in accordance with the guidelines below and complies with the standards applied. EMC Directive: 2014/30/EU...
