Winston LP12V90AH Manual

Start battery
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

Winston LiFePO4 -käynnistysakku

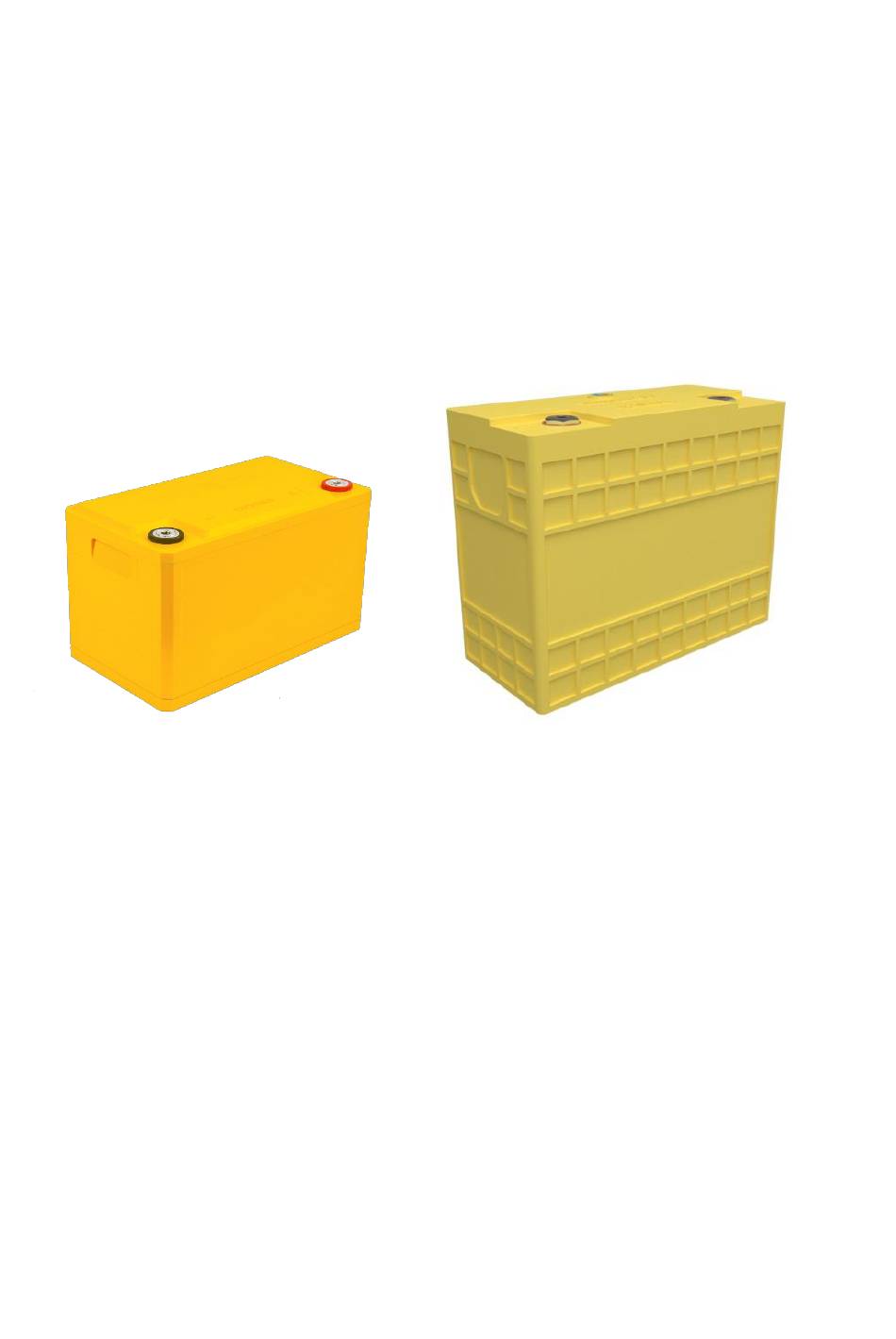

Winston LP12V90AH LiFePO4 -käynnistysakku
Winston LP12V60AH LiFePO4 -käynnistysakku
Winston LP12V50AH LiFePO4 -käynnistysakku
Winston LP12V100AH LiFePO4 -käynnistysakku
KÄYTTÖOPAS
SAP: 103384029 EAN: 6438014379562
SAP: 103384031 EAN: 6438014379579
SAP: 103384033 EAN: 6438014379586
SAP: 103384027 EAN: 6438014379555
Alkuperäisen käyttöohjeen käännös

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LP12V90AH and is the answer not in the manual?

Questions and answers

Summary of Contents for Winston LP12V90AH

  • Page 1 Winston LiFePO4 -käynnistysakku KÄYTTÖOPAS Winston LP12V90AH LiFePO4 -käynnistysakku SAP: 103384029 EAN: 6438014379562 Winston LP12V60AH LiFePO4 -käynnistysakku SAP: 103384031 EAN: 6438014379579 Winston LP12V50AH LiFePO4 -käynnistysakku SAP: 103384033 EAN: 6438014379586 Winston LP12V100AH LiFePO4 -käynnistysakku SAP: 103384027 EAN: 6438014379555 Alkuperäisen käyttöohjeen käännös...
  • Page 2 (Käyttöoikeuden versio 2018). Valmistaja pidättää oikeuden pi- tää vastuullisina kaikki henkilöt tai organisaatiot, jotka käyttävät tätä käyttöopasta ilman valmista- jan suostumusta. Thunder Sky Winston on rekisteröity tavaramerkki. Thunder Sky Winston Groupilla on omistus- ja käyttöoikeus tavaramerkkiinsä ja palvelumerkkiinsä. Käyttöoppaan sisällön ja piirustusten muutoksista ei ilmoiteta erikseen.
  • Page 3 TSWB: Tuotemerkin Thunder Sky Winston lyhenne. LY: Vesipohjaisen litium-ytriumoksidiaktiivisen aineen positiivinen elektrodi. P: Kvadraatti XXXAH: Akun nimelliskapasiteetti. B: Akun katodi- ja anodinavat ovat vastakkaisilla puolilla. A: Akun katodi- ja anodinavat ovat samalla puolella. XXAH: Akun nimelliskapasiteetti. XXV: Akun käyttöjännite. LP: Korkeajänniteakku, joka on valmistettu vesipohjaisesta yhdistelmäoksidia sisältävästä aktiivi- sesta aineesta.
  • Page 4 Älä oikosulje akkua. Älä pura akun varausta ensimmäisellä käyttökerralla. Älä oikosulje akkua milloinkaan. Älä pura uuden akun varausta! Lataa se ensin täyteen. Älä avaa akun varoventtiiliä. Älä kiristä ruuvia napaan liian tiukasti. Älä avaa akun varoventtiiliä milloinkaan! Älä käytä liikaa voimaa kiinnittäessäsi johtoa akun napaan, jotta napa ei vaurioidu! •...
  • Page 5 Käytä päätylevyjä ja hihnoja yksittäisten kennojen tai akkupakettien kiinnittämiseen, jotta ne eivät pääse turpoamaan normaalikäytössä. Kokoa seitsemän kennoa sarjaan yhdeksi akkupaketiksi. Kiinnitä tarvikkeet, kuten hihnat, pultit ja ruuvit. Useiden sarjaliitosten kokoamiseen yh- Kokoa akku kytkemällä kennot sarjaan tai rinnakkain. Ihanteelli- teen tarvitaan lisätarvikkeita, kuten hih- sissa tapauksissa akkupaketti on kytketty vain sarjaan ja liitetty noja, pultteja ja ruuveja.
  • Page 6 On epänormaalia, että kennoissa on yli 1 voltin jännite-ero. jännite-ero. Vesipohjainen Thunder Sky Winston -litiumakku on eräänlainen virta- ja varastointilaite, jolla on suuri kapa- siteetti, suuri virtatiheys, pitkä käyttöikä ja korkea turvallisuustaso. Noudata käyttöohjeita käytön aikana ja säilytä akkua oikein.
  • Page 7 KÄYTTÖ Älä pura, purista tai lävistä akkua, älä oikosulje akkua, älä kuumenna akkua, älä heitä sitä tuleen, älä käytä eri merkkisiä tai erityyppisiä (esimerkiksi LYP ja LP) tai eri kokoisia tai eri olosuhteissa olevia kennoja yh- dessä. SÄILYTYS Akku on säilytettävä viileässä ja tuuletetussa tilassa (optimilämpötila 25 ± 5 °C). Pidä akku riittävän etäällä seinistä...
  • Page 8 WB-LYP Aurinkoenergia, tuulivoima, varastointiakku KENNON RAKENNE Viivakoodi Positiivinen ja negatiivinen napa Varoventtiili Muovinen tai metallinen kuori o LYP-tyyppistä akkua käytetään liikkuvana virtalähteenä ja energian varastointiin. o Tämäntyyppisellä akulla on erinomainen turvallisuustaso ja syklikesto. o Kun akun kuoren lämpötila on alle 85 astetta, akkua voidaan ladata ja purkaa 3C:n teholla. LYP-tyyppisen akun lataus- ja purkausominaisuudet Purkauskapasiteetti LYP-tyyppisen akun purkausominaisuudet eri ympäristön lämpötiloissa...
  • Page 9 LYP-tyyppisen akun purkauskäyrä normaalilämpötilassa Purkauskapasiteetti LYP-tyyppisen akun varastointiominaiskäyrä normaalilämpötilassa Aika (päivää) LYP-akun aktiivinen katodimateriaali on valmistettu fluoriyhdisteestä ja vesipohjaisesta hybridistä ja aktiivi- nen anodimateriaali on valmistettu nanometrikokoisesta hiilikuidusta ja keinografiitista. Siten se säilyttää al- kuperäisen molekyylirakenteensa myös suurella varauksella. Kideruudut ovat kiinteitä, iskunkestäviä ja pit- käikäisiä.
  • Page 10 WB-LP 12/24/48 V:n käynnistysakku YKSITTÄISEN KENNON RAKENNE Positiivinen ja negatiivinen napa Muovinen tai metallinen kuori WB-LP12V90AH Korkeajännitteinen vesipohjainen LP-litiumakku on tehokkain korvike lyijyakulle käynnistysakkuna. Akun tuotanto, käyttö ja kierrätys tapahtuvat myös ympäristöystävällisesti. Kaavio LP-akun optimilatauksesta...
  • Page 11 LP-akun purkauskäyrät eri ympäristölämpötiloissa LP-akun vakiolataus- ja -purkauskäyrä LP-akun suurin latausvirta LP-akku voidaan ladata alle 3 CA:n virralla. Paras lataus- ja purkujännitealue on 11–16 V. Latausvirtasuositus on alle 0,5 CA. LP-akun käyttöjännite on 11–16 V. Sillä voidaan suoraan korvata polttomoottoriauton lyijyakku. Käyttöikä on yli 10 vuotta.
  • Page 12 Yksittäisen kennon lataus- ja purkausvirta ja -jännite normaalilämpötilassa. (Kaavio 1) Lämpötila Luokka/standardi Vakiola- Korkein la- Korkein la- Korkein purkaus- Alin taus-/-pur- tausvirta tausjän- virta pur- kausvirta nite kaus- jän- nite Vakiovirta 3 CA 0,5 CA ≤ 3 CA 2,7 V Piikki 10 CA Vakiovirta: 3 CA 0,5 CA...
  • Page 13 Huomautus: Kun ympäristön tai akun lämpötila nousee, noudata (kaavio 3) normaalilämpötilan latausta- paa. VIANMÄÄRITYS: Ongelma 1: Kennon jännite on 0 V tai alhainen Saman kapasiteetin ja saman mallin kennot Avaa hihnat ja vaihda kenno samanlaiseen Miksi akun jännite on 0 V tai alhainen? Kennon impedanssi nousta käytön aikana.
  • Page 14 Korjaa kierteet siihen tarkoitetulla työkalulla. Ongelma 5: Akku syttyy palamaan tai savuaa Thunder Sky Winston LYP-/LP-akku ei pala normaaleissa olosuhteissa. Ulkoiset vaikutukset tai väärä käyttö saattaa aiheuttaa akun ylikuumenemisen ja tulipalon. Evakuoi tällöin ihmiset ja järjestä savunpoisto. Tulipalo sammutetaan parhaiten vesisuihkulla tai upottamalla savuava akku veteen. Vaihtoehtoinen ratkaisu on käyt- tää...
  • Page 15 ENSIAPUTOIMET Ensiaputoimi 1: Suojaamaton kenno Suojaamaton kenno Laita suojaamaton kenno veteen Suojaamaton kenno kastuu täysin Jos suojaamaton kenno joutuu kosketuksiin veden kanssa, siitä ei aiheudu vaaraa. Ensiaputoimi 2: Ihokosketus Vahinkokosketus Pese välittömästi runsaalla vedellä ja saippualla. Pese altistunut iho saippualla ja runsaalla vedellä. Ensiaputoimi 3: Nieleminen ja silmäkosketus Akun materiaalia on nielty Akun materiaalin nieleminen ei aiheuta välitöntä...
  • Page 16 Jos akun sisäinen materiaali, kuten elektrolyytti tai jauhe, joutuu silmiin, avaa silmä ja huuhtele se runsaalla vedellä vähintään 15 minuutin ajan ja hakeudu välittömästi lääkäriin. Kriisinhoito 1: Akku savuaa tai palaa Akun sisäinen materiaali voi syttyä vain, jos akkua käytetään väärin. Väärinkäytön aiheuttama palaminen Jos akku rikkoutuu, savuaa tai syttyy palamaan, evakuoi ensin vaara-alueella olevat ihmiset ja järjestä...
  • Page 17 Laita palava akku veteen D-luokan sammutin, CO2-sammutin Kriisinhoito 3: erityiset suojavälineet Käytä hengityssuojainta, jotta vältät ärsyttävän kaasun hengittämisen. Pue suojavaatteet tai muita suojavälineitä, jotka pitävät kehosi suojassa elektrolyytistä. Turvallisuusohjeet Turvallisuusvihje Erityisen riskin luonne Säilytettävä lasten ulottumattomissa Sähköiskun tai oikosulun vaara...
  • Page 18 Nimellisjännite 3,3 V **Entyleenikarbonaatti (EC) + dietyylikarbonaatti (DMC) + dietyylikarbonaatti (DEC) + etyyliasetaatti (EA) Kansainvälinen myynti: Thunder sky Winston Battery, Ltd Valmistaja Kiinassa Kuvaus: Oriental Smart Lion New Power Battery Ltd Osoite: Xingtai Industrial Park of Changtai Economic Development Zone, Zhanzhou City, Fujian Province,...
  • Page 19 Tulipalon vaara on olemassa vain väärinkäytösten yhteydessä, jotka johtavat varoventtiilin aktivoitumiseen ja/tai akun kuoren rikkoutumiseen: elektrolyyttivuoto, elektrodimateriaalien reaktio kosteuden/veden kanssa tai akun tuuletus, olosuhteista riippuen. Jos sisäinen paine on liian suuri ja/tai lämpötila alhainen, Winston-akut on varustettu varoventtiilillä, joka suojaa kennon kuoren rikkoutumiselta. Kemialliset ominaisuudet: Aine...
  • Page 20 Pakkausryhmä II ICAO-merkinnät Kuljetuksessa käytettävä virallinen nimi Vesipohjainen litiumakku, YK 3480 Thunder Sky Winston Battery Ltd. ilmoittaa, että YK:n testaus- ja kriteerikäsikirjan II osan 38.3 kohta täyttyy. Lentorahdissa pieniä litiumioniakkuja (kennot ≤ 20 Wh tai pakkaukset ≤ 100 Wh) pidetään sallit- tuina litiumioniakkuina, kun ne täyttävät Ed.
  • Page 21 Oikosulku, ampumatesti, ylilataus/-purkautuminen, upotustesti veteen, polttotesti. Yksittäisessä kennossa on käytettävä liittimiä, jotka kestävät maksimivirran testausmenetelmien mukaisesti. 0,3 CA on 3 tunnin nimelliskapasiteetti ja 1 C on 1 tunnin nimelliskapasiteetti Perinteiset menetelmät Testiolosuhteet: Ympäristöolosuhteet Huonelämpötila 15–35 °C, kosteus 25–85 % Mittalaite: Mittalaitteen mittausalue Mittausalue jännite- ja virranvaihtelun mukaisen latauksen Tarkkuus:...
  • Page 22 Kennon punnitus Lataus: 20 ± 5 °C:ssa kenno puretaan 0,3 CA:n virralla, kunnes kennon jännite saavuttaa 11 V:n. Sen jälkeen kenno ladataan 0,3 CA:n virralla 20 ± 5 °C:ssa, kunnes kennon jännite saavuttaa 16 V:n. Kun latausvirta laskee 5 prosenttiin alkuarvosta, lataus päättyy. Lataus alhaisessa lämpötilassa: -45 ±...
  • Page 23 Kennon ei kuulu räjähtää tai savuta testin aikana. Puristustesti: Kun kenno on ladattu lataustestimenetelmän mukaan, aseta kenno sivuun yhden tunnin ajaksi 20 ± 5 °C:n lämpötilaan ja suorita seuraavat testit. a) Puristussuunta: painetaan kohtisuoraan kennolevyjen päälle b) Puristusalue: puristussuunnan ulkopinta c) Puristusmäärä: kunnes kennon kuori rikkoutuu tai tapahtuu sisäinen oikosulku.
  • Page 24 Käytön simulointi: Kun kenno on ladattu lataustestimenetelmän mukaan, aseta se sivuun yhdeksi tunniksi 20 ± 5 °C:n lämpöti- laan ja pura kennoa samassa lämpötilassa 0,3 CA:n virralla 6 minuuttia. Pura akkua tämän jälkeen 2 C1 (A):n virralla yhden minuutin ajan. Pura sitten akkua 0,3 CA:n virralla 6 minuuttia ja 2 CA:n virralla yhden minuutin ajan.
  • Page 25 Winston LiFePO4 startbatteri BRUKSANVISNING Winston LP12V90AH LiFePO4 startbatteri SAP: 103384029 EAN: 6438014379562 Winston LP12V60AH LiFePO4 startbatteri SAP: 103384031 EAN: 6438014379579 Winston LP12V50AH LiFePO4 startbatteri SAP: 103384033 EAN: 6438014379586 Winston LP12V100AH LiFePO4 startbatteri SAP: 103384027 EAN: 6438014379555 Översättning av den ursprungliga bruksanvisningen...
  • Page 26 Thunder Sky Winston är ett registrerat varumärke. Thunder Sky Winston Group äger och använder sitt varumärke och servicemärke. Ändringar av bruksanvisningens innehåll och figurer meddelas inte separat.
  • Page 27 B: Batteriets katod- och anodpol sitter på var sin sida om batteriet. A: Batteriets katod- och anodpol sitter på samma sida. XXAH: Batteriets nominella kapacitet. XXV: Batteriets driftspänning. LP: Ett högspänningsbatteri tillverkat av ett vattenbaserat aktivt ämne som innehåller sammansatt oxidaktiv. TSWB: Förkortning för Thunder Sky Winston.
  • Page 28 Kortslut inte batteriet. Ladda inte ur batteriet första gången du använder det. Kortslut aldrig batteriet. Ladda inte ur ett nytt batteri! Ladda den först. Öppna inte batteriets säkerhetsventil. Dra inte åt skruven på polen för hårt. Öppna aldrig batteriets säkerhetsventil! Använd inte för mycket kraft när du fäster kabeln på...
  • Page 29 Montera sju celler i serie till ett enda batteripaket. Fäst tillbehör som remmar, bultar och skruvar. För att montera ihop flera serieanslut- Montera batteriet genom att koppla cellerna i serie eller parallellt. ningar behöver du ytterligare tillbehör I idealfallet är batteripaketet seriekopplat och anslutet till batteri- som remmar, bultar och skruvar.
  • Page 30 0,1 volt. volt. Det vattenbaserade litiumbatteriet Thunder Sky Winston är en typ av kraft- och lagringsenhet med hög ka- pacitet, hög strömtäthet, lång livslängd och hög säkerhet. Följ instruktionerna under användning och för- vara batteriet på rätt sätt.
  • Page 31 ANVÄNDNING Ta inte isär, krossa eller punktera batteriet, kortslut inte batteriet, hetta inte upp batteriet, kasta det inte i eld, använd inte olika märken eller typer av celler (t.ex. LYP och LP) eller celler av olika storlek eller i olika omgivningar tillsammans.
  • Page 32 WB-LYP Solenergi, vindkraft, lagringsbatteri CELLSTRUKTUR Streckkod Positiv och negativ pol Säkerhetsventil Plast- eller metallhölje o Batteriet av typen LYP används som mobil strömförsörjning och för energilagring. o Denna typ av batteri har en utmärkt säkerhetsnivå och livslängd. o När temperaturen i batteriets hölje är under 85 grader kan batteriet laddas och laddas ur med 3C. Laddnings- och urladdningsegenskaper för batteri av LYP-typ Urladdningskapacitet Urladdningsegenskaper för ett batteri av LYP-typ vid olika omgivningstemperaturer...
  • Page 33 Urladdningskapacitet Förvaringskarakteristik för batteri av typen LYP vid normal temperatur Tid (dagar) Det aktiva katodmaterialet i LYP-batteriet är tillverkat av en fluorförening och en vattenbaserad hybrid, och det aktiva anodmaterialet är tillverkat av nanometerstora kolfibrer och artificiell grafit. På så sätt behåller den sin ursprungliga molekylstruktur även med en stor laddning.
  • Page 34 STRUKTUREN HOS EN INDIVIDUELL CELL Positiv och negativ pol Plast- eller metallhölje WB-LP12V90AH Det vattenbaserade LP-litiumbatteriet med hög spänning är den mest effektiva ersättaren för ett blybatteri som startbatteri. Produktionen, användningen och återvinningen av batteriet är också miljövänligt. Diagram över optimal laddning av LP-batteri...
  • Page 35 Urladdningskurvor för LP-batterier vid olika omgivningstemperaturer Standardkurva för laddning och urladdning av LP-batteri Maximal laddningsström för LP-batteri LP-batteriet kan laddas med upp till 3 CA. Det bästa spänningsintervallet för laddning och urladdning är 11- 16 V. Den rekommenderade laddningsströmmen är mindre än 0,5 CA. LP-batteriets driftspänning är 11-16 V.
  • Page 36 Efter den första laddningen och urladdningen kan du ställa in laddnings- och urladdningsspänningen efter batteriets egenskaper. Laddnings- och urladdningsström och -spänning för en enskild cell vid normal temperatur. (Figur 1) Tem- Klass/ Standard Högsta Högsta Högsta ur- Lägsta ur- pera- stan- laddnings-/ur- laddningsström...
  • Page 37 FELSÖKNING Problem 1: Cellens spänning är 0 V eller låg Celler med samma kapacitet och modell Öppna remmarna och byt ut cellen mot en likadan Varför är batterispänningen 0 V eller låg? Cellens impedans ökar under användning. Om du sätter en cell med ökad impedans i serie eller parallellt med andra celler, kommer det att orsaka en omättad laddning eller överurladdning, vilket kortsluter den interna kretsen, leder till lägre kapacitet eller 0 V spänning.

  • Page 38: Första Hjälpen

    Använd ett lämpligt verktyg för att reparera gängorna. Problem 5: Batteriet fattar eld eller ryker Thunder Sky Winston LYP/LP-batteriet brinner inte under normala förhållanden. Yttre påverkan eller felaktig användning kan leda till att batteriet överhettas och antänds. Evakuera i så fall människor och ordna med rökventilation.
  • Page 39 Oskyddad cell Lägg den oskyddade cellen i vatten Den oskyddade cellen blir helt våt Om den oskyddade cellen kommer i kontakt med vatten är det ingen fara. Första hjälpen 2: Kontakt med huden Oavsiktlig kontakt Tvätta omedelbart med rikligt med vatten och tvål. Tvätta utsatt hud med tvål och rikligt med vatten.
  • Page 40 Krishantering 1: Batteriet ryker eller brinner Materialet inuti batteriet kan bara fatta eld om batteriet används på fel sätt. Brand på grund av felaktig användning Om batteriet går sönder, ryker eller fattar eld, evakuera först personer i riskområdet och ordna med rökven- tilation.
  • Page 41 Lägg det brinnande batteriet i vatten Brandsläckare klass D, CO2-släckare Krishantering 3: särskild skyddsutrustning Använd andningsskydd för att undvika inandning av den irriterande gasen. Använd skyddskläder eller annan skyddsutrustning för att skydda kroppen mot elektrolyten. Säkerhetsanvisningar Säkerhetstips Den specifika riskens art Förvaras utom räckhåll för barn Risk för elektrisk stöt eller kortslutning Håll borta från fukt, håll ovansidan ren...
  • Page 42 Nominell spänning 3,3 V **Etylenkarbonat (EC) + dietylkarbonat (DMC) + dietylkarbonat (DEC) + etylacetat (EA) Internationell försäljning: Thunder sky Winston Battery, Ltd Tillverkare i Kina Beskrivning: Oriental Smart Lion New Power Battery Ltd Adress: Xingtai Industrial Park of Changtai Economic Development Zone, Zhanzhou City, Fujian Province,...
  • Page 43 Om det inre trycket är för högt och/eller temperaturen för låg är Winston-batterierna utrustade med en säkerhetsventil som skyddar cellhöljet från att spricka. Kemiska egenskaper: Ämne Smältpunkt Kokpunkt...
  • Page 44 ICAO-märkningar Officiellt transportnamn Vattenbaserat litiumbatteri, UN 3480 Thunder Sky Winston Battery Ltd. försäkrar att del II, avsnitt 38.3 i FN:s Manual of Tests and Criteria är uppfylld. För flygfrakt betraktas små litiumjonbatterier (celler ≤ 20 Wh eller förpackningar ≤ 100 Wh) som tillåtna litiumjonbatterier när de uppfyller kraven i Ed.
  • Page 45 Traditionella metoder Testförhållanden: Miljöförhållanden Rumstemperatur 15-35 °C, luftfuktighet 25-85 %. Mätinstrument: Mätinstrumentets mätområde Mätområde för spännings- och strömvariation av laddningen Noggrannhet: a) Voltmeterns noggrannhetsklass 0,5; voltmeterresistans minst 1 kΩ/V. b) Strommätarens noggrannhetsklass ≥0,5. c) Termometerns mätområde; fraktionsvärde ≤ 1 °C d) Tidmätningsanordning registrerar värden varje sekund;...
  • Page 46 Laddning vid låg temperatur: Vid -45 ± 5 °C laddas cellen ur med en ström på 0,3 CA tills cellspänningen når 8 V, och sedan påbörjas en konstantströmsladdning med en ström på 0,3 CA vid -45 ± 5 °C tills cellspänningen når 17 V, och samtidigt påbörjas en konstantspänningsladdning med en varaktighet på...
  • Page 47 Spiktest: När cellen har laddats enligt laddningstestmetoden ska den ställas åt sidan i en timme vid 20 ± 5 °C. Prov- ningen skall utföras under lämpliga skyddande provningsförhållanden med en spik med diametern 3-8 mm som förs in snabbt i vinkelrät riktning i cellen (spiken får inte stanna kvar i cellen). Cellen får inte explodera eller ryka under testet.
  • Page 48 Test av vibrationsmotstånd: När cellen har laddats enligt laddningstestmetoden monteras den på ett vibrationstestställ och testas på följande sätt: a) Vibrationsriktning: upp- och nedåtgående vibrationer b) Vibrationsfrekvens: 10–50 Hz c) Maximal acceleration: 30 m/S2 d) Vibrationens varaktighet: 2 timmar e) Urladdning: Ladda ur med 0,3 CA tills spänningen sjunker till 10 volt. Urladdningsströmmen får inte ändras, spänningen får inte avvika, höljets form får inte ändras och elektroly- ten får inte läcka.
  • Page 49 Winston LIFEPO4 start battery MANUAL...
  • Page 50 All rights reserved, do not disseminate or use any content in this manual in any way without the written authorized permission Thunder Sky Winston Battery Limited. (Written License version 2018). Thunder Sky Winston reserve the right to hold the accountability of any person or organiza- tion that use this manual without persimmion.
  • Page 51 TSWB: Means the abbreviation of brand Thunder Sky Winston LY: Means positive electrode of water-based lithium yttrium oxide active material P: Means quadrate XXXAH: Means battery norminal capacity B: Mean cathode and anode terminal of the battery are in the opposite direction A: Means cathode and anode terminal of the battery are in the same direction XXAH: Means battery´s norminal capacity...
  • Page 52 Battery short circuit Do not discharge the new battery directly for the first use. Do not make the battery short -circuit in any situation. Do not discharge the new battery! It must be fully charged at first Do not open the battery safety valve Do not violently wrest the screw on the terminal! Do not open the battery safety valve in any situation! Do not install the terminal connector with violent force, to avoid the damage of...
  • Page 53 Assemble 7 cells in series as one battery pack Collocate accesories inluding straps, bolts and screws etc Accessories such as straps, bolts and Put the cell into series or parallel connection to assemle the screws will be needed to asssemble battery into pack.
  • Page 54 0,1V ferent above 1V. Thunder Sky Winston water based lithium power battery is a kind of power and storage device with large capacity, high power density, long life and safety performance. During actual application, it is necessary to follow the instructions that operate and store it as prescribed which is the best way to use any type of our batteries.

  • Page 55: Operation

    OPERATION Do not disassemle, squeeze or pierce the battery, make the cathode and anode short circuit, heat the battery, throw it into fire, Do not use different brand or different type (for example LYP and LP), or dif- ferent capacity, or different conditions batteries together. STORAGE The battery must be stored in cool and ventilated place (optimum temprerature at 25 ±...
  • Page 56 WB-LYP Solar Energy, Wind Energy, Peak Valley, UPS Storage Type Battery STRUCTURE OF CELL Bar code Positive and negative terminal Safety valve Plastic or metal case o LYP type battery is ideally used as mobile power source and energy storage device. o This type of battery has excellent safety performance and cycle life.
  • Page 57 Discharge characteristic curve of LYP type battery under normal temperature Discharge capacity Storage characteristic curve of LYP type battery under normal temperature Time(day) The LYP battery´s cathode active material is made by fluorine comound and water based hybrid and the anode active material is made by nanometer carbon fiber and artificial graphite. Therefore in the large current charge, it can maintain its original molecular structure.
  • Page 58 Positive and negative terminal Plastic or metal case WB-LP12V90AH The LP high voltage water-based lithium power battery is the most effective product to replace the lead-acid battery as the starter battery. And the battery production, usage and recycling are environ-...
  • Page 59 Chart of best charge of LP battery Transient discharge characteristic curves of LP battery under different envi- Standard charge discharge characteristic curve of LP battery ronment temperatures Maximum charging current of LP battery LP battery only can be charged under (≤) 3 CA current. The best charging and dischargign voltage range is 11V –...
  • Page 60 After inital charge and discharge, the user could set up the charge and discharge voltage according to each kind of battery´s characteristics. Single cell´s charge and discharge current and voltage standard at normal temperature. (Chart 1) Tempera- Category/Stan- Standard The highest di- Lowest ture dard...
  • Page 61 Special Notice: When the ambient temperature or battery´s temperature increases, all the index should go back to (Chart 3) the charge standard at normal temperature! MALFUNCTION SOLUTIONS: Malfunction solutions I: How to solve if the cell voltage is 0V or low voltage Cells with same capacity and same model Release the straps and replace the cell with same capacity Why is the voltage of some battery 0V or low voltage?
  • Page 62 Malfunction Solutions V: What to do if the battery is burning and smokes? Thunder Sky Winston LYP/ LP-wateer based lithium power battery will never burn under normal condi- tional. Improper external influence or improper use might cause the overheat of battery and it may omit smoke and fire.

  • Page 63: First Aid Treatment

    FIRST AID TREATMENT First aid treatment I: Uncovered Cell Uncovered cell Put the uncovered cell into water Uncovered cell gets fully soaked by water There is no danger when uncovered cell contacts with water! First aid treatments II: Skin contacts Carelessly Touch Immediately clean with massive water and soap.
  • Page 64 It will not cause immediate danger if swallow some battery materials incautiously. Since this situation happens, please make sure the infected person not use emetic and then seek immediate medical at- tention. What to do if battery material contact with eyes? If the uncovered materiak such as electrolyte or powder hurts your eyes, please open your eyes and wash them by plenty of water for at least 15 minutes and seek immediate medical attention.
  • Page 65 Crisis treatment II: Extinguishing Media If the battery smoke org et fire, the best solution is to spray the smoking or burning battery with water or put them into water. The alternative solutions are tupe D fire extinguisher, CO2 chemical desiccations. Put the burning battery into water Type D fire extinguisher, CO2 chermical desiccations Crisis treatment III: special protection tools...
  • Page 66 Solution of Lithium hexaflu orophosphate (LiPF8) in a mixture of organic solvents. Rated voltage 3,3V **Enthylene carbonate (EC) + DiEthyl Carbonate (DMC) + DiEthyl Carbonate (DEC) + Ethyl Acetate (EA) International sales: Thunder sky Winston Battery , Ltd Chinese Manufacturers Description: Oriental Smart Lion New Power Battery Ltd...
  • Page 67 Electrolyte leakage, electrode materials reaction with moisture/water or battery vent, depending upon the circumstances. In case of excessive internal oressure and/or low temperature. Winston batteries are fitted with a safety vent for protection of rupture of the cell case. Chemical Properties:...
  • Page 68 ICAO-Labels Propershipping name Water-based lithiumpowerrechargeablebattery, Un3480 Thunder Sky Winston Battery Ltd. declares that UN Manual of Tests and Criteria, Part II, sub- section 38,3 is met. In airfreight, small Lithium-ion-batteries (cells ≤ 20WH or packs ≤ 100Wh) are considered as ”Expected Lithium- ion batteries”...

  • Page 69: Performance Test Instructions

    PERFORMANCE TEST INSTRUCTIONS Insprection Rules for batteries of Thunder-Sky Winston Testing items for single cell Conventional items Appearance, terminal (anode and cathode), weight and size, discharge, capacity at 20°C, high rate discharge, capacity, discharge capacity at -25°Cm discharge capacity at 85°C, energy retain ability and restorability, cycling life.
  • Page 70 Appearance: Visual examination: whether the cell surface is dry, flat, no-damage; Visual examination: whether the cell identifications are complete and clear; Terminal: To detect if I/O voltage of the cell is consistent with terminals by voltage meter Weight & Dimensions: Measure external dimension of the cell by measuring tools Measure weight of the cell by weighing machine Charge:...
  • Page 71 Restorability: After charging according to the charging test method, then discharge by 0,3CA con- stant current at 20°C ± 5°C condition., until voltage of the cell arrives at final voltage (11V). Calculate the discharge capacity (by Ah). SAFETY TEST METHOD Short circuit test: After charging according to the chargign test method, set aside the cell for 1h at 20°C ±...
  • Page 72 The cell charges by 0,3CA constant current at 20°C ± 5°C. Once the voltage reaches 16V, it will switch to constant voltage charge, until chargign current drops to 5% of the initial value, then set it aside for 1h. The cell discharges by 0,3CA current at 20°C ± 5°C until discharge capacity reaches 80% of the rated capacity.
