SFS Dynamic 3D-G Fitting And Adjustment Instructions

2
3
1
4
5
A

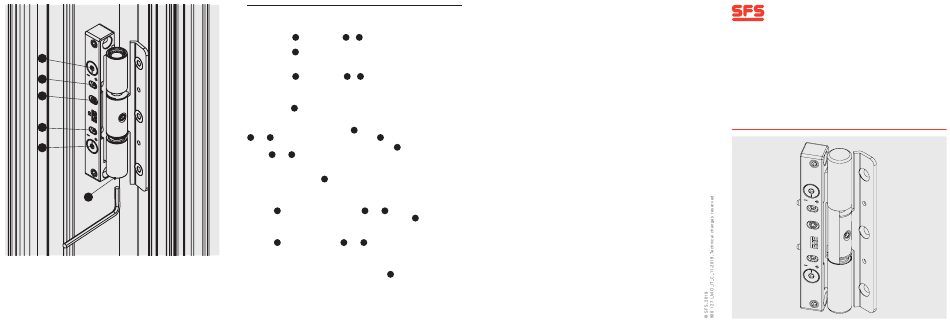

Istruzioni di regolazione
Adjustment instructions - Verstellanleitung
Regolazione laterale:
Allentare la vite . Agire sulle viti e alternativamente
1 3 4
con chiave a brugola da 4 mm.
Chiudere la vite 1 .
Regolazione ± 2,5 mm.
Regolazione in profondità:
Allentare la vite 1 e ruotare le viti 2 e 5 alternativamente per avere
più o meno pressione sulla guarnizione, seguendo i riferimenti +/-.
Regolazione ± 1,5 mm
Regolazione in altezza:
Agire sul grano con chiave a brugola da 4 mm come indicato in figura.
A
Regolazione ± 4 mm.
Horizontal adjustment: unscrew screw . Tighten or loosen alternately screws
1
and with a 4 mm Allen Key. Tighten screw . Adjustment ± 2,5mm.
3 4 1
Gasket pressure adjustment: loosen the screw marked and turn the screws
1
marked 2 and 5 alternately to have more or less gasket pressure following the
signs +/-.
Adjustment ± 1,5mm.
Height: turn screw marked A with a 4mm Allen Key as shown in figure.
Adjustment ± 4mm.
Seitenverstellung:
Schraube 1 losschrauben. Die Schrauben 3 und 4 abwechseln anziehen
oder lösen mit Innensechskantschlüssel SW 4mm. Schraube 1 anziehen.
Verstellung von ± 2,5mm.
Tiefenverstellung:
Schraube 1 lösen. Die Schrauben 2 und 5 abwechselnd drehen
in Richtung +/- um den Anpressdruck zu verstellen.
Verstellung: ± 1,5mm.
Höhenverstellung:
Mit dem Innensechskantschlüssel SW die Schraube drehen, wie in der
A
Abbildung dargestellt.
Verstellung: ± 4mm.
SFS intec S.r.l.
Division Construction
Via Castelfranco Veneto, 71 it.info@sfsintec.biz
IT-33170 Pordenone www.sfsintec.it
Istruzioni di montaggio e regolazione
Dynamic 3D-G
Fitting and adjustment instructions
Dynamic 3D-G
Montage- und Verstellanleitung
Dynamic 3D-G
