BEGA 84 006 Manual

04.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenrohr mit Notlichteinzelbatterie
Bollard tube with emergency lighting single battery
Support de balise avec batterie de secours individuelle
160 160
 
Gebrauchsanweisung
Anwendung
Pollerleuchtenrohr 160 x 160 mm
mit eingebautem Notlichtbatterieeinsatz
für 3 h Notlichtbetrieb.
Für die Verwendung im modularen
Systempollerleuchten-Programm.
Produktbeschreibung
Pollerleuchtenrohr aus Aluminium
mit eingebauter Kontroll-LED
Montageplatte zum Aufschrauben auf
ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Pollerleuchtenrohr auf Montageplatte
360° ausrichtbar
Anschlusskasten gemäß
DIN 43628 / VDE 0660 · Teil 505
Gehäuse besteht aus schlagzähem
Kunststoff-Polycarbonat
Brandschutz nach VDE 0304 Teil 3,
schwer entflammbar und selbstverlöschend
Gehäusedeckel mit Schraubbefestigung
3 Kabeleinführungen mit zweiteiliger
Kunststoffdichtung und integrierter
Zugentlastung für Erdkabel 5 × 4@ mit
Schmelzsicherung Neozed D 01 · 6 A
Angeschlossene Verbindungsleitung 5 G 1@
mit Steckverbindung für den elektrischen
Anschluss des Pollerleuchtenkopfes
Notlichtversorgungsgerät mit
Selbsttestfunktion
220-240 V y 50-60 Hz
Lithium-Ionen-Akkumulator für 3 h
Notbetrieb bei -20 °C bis +40 °C
mit integrierter Heizung 11,3 W
mit eingebautem Thermostat
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 7,4 kg
Planung von Notlichtanlagen
Für die Planung solcher Leuchten ist der
Lichtstrom im Notlichtbetrieb entscheidend.
Die Lichtströme für den Notlichtbetrieb
finden Sie in den Datenblättern der zu
diesem Pollerleuchtenrohr kombinierbaren
Pollerleuchtenköpfe.

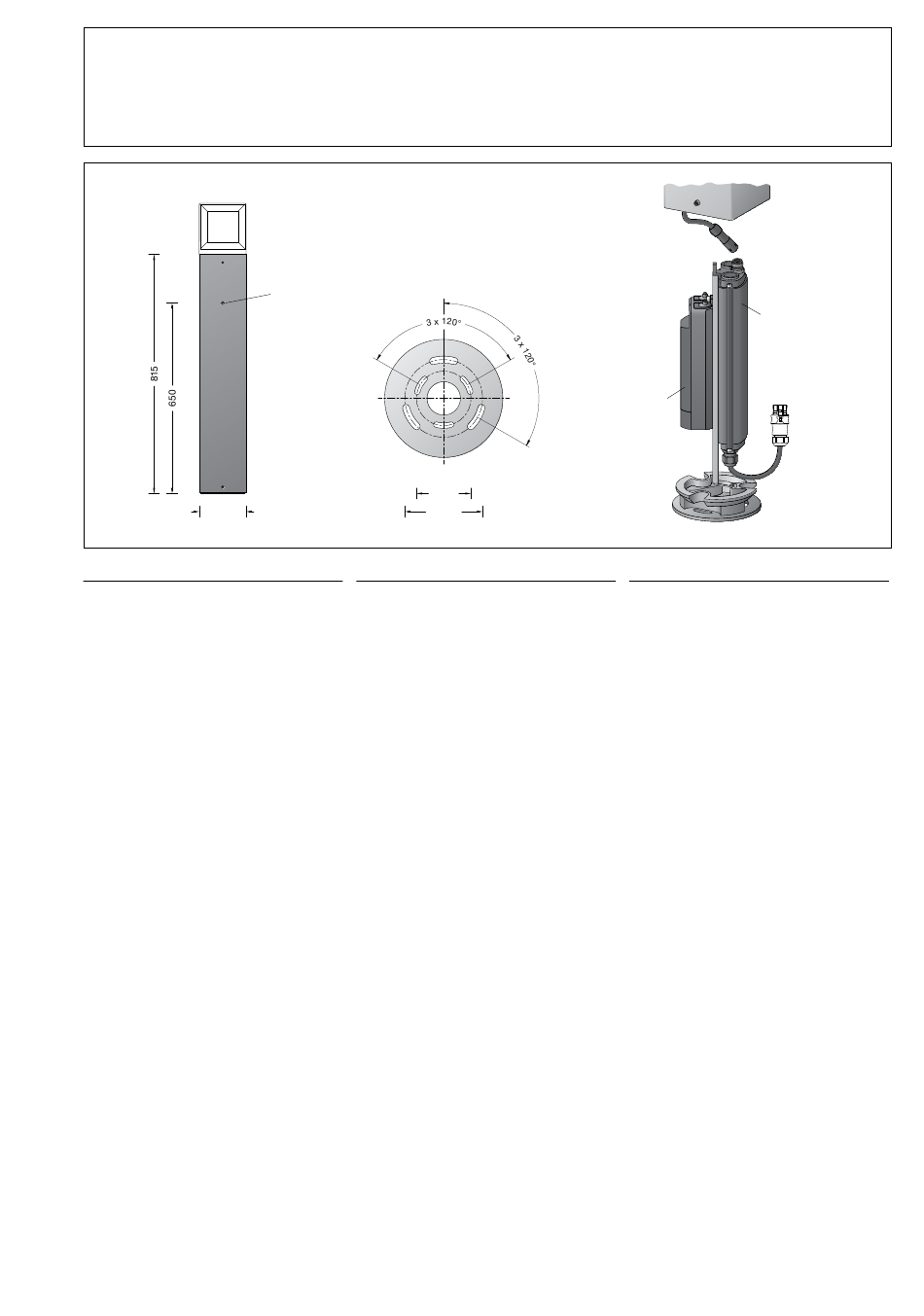

Montageplatte
Mounting plate
Contre-plaque
Kontroll-LED
Indicator LED
LED de contrôle
Ø 70 Ø 70
Ø 100 Ø 100
Instructions for use
Application
Bollard tube 160 x 160 mm
with emergency light insert for 3 h.
For usage in the modular system bollard range.
Product description
Bollard tube made of aluminium
with integral indicator LED
Mounting plate for bolting onto a foundation or
to an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Bollard tube can be aligned around 360°
on the mounting plate
Connection box according to
DIN 43628 / VDE 0660 · Part 505
Housing made of impact-resistant
synthetic material (polycarbonate)
Fire protection in accordance with
VDE 0304 Part 3, flame retardant and
self-extinguishing
Housing cover with screw fastening
3 cable entries with two-part synthetic seal and
integrated strain relief for underground cable
5 x 4@ with Neozed D 01 fuse · 6 A
Connection cable 5 G 1@ connected
with plug connection for the electrical
connection of the bollard head
Emergency lighting device with
self-test function
220-240 V y 50-60 Hz
Lithium-ion battery for 3 h
emergency operation at -20 °C to +40 °C
with integrated heater 11.3 W
with integrated thermostat
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 7.4 kg
Planning emergency lighting systems
The luminous flux during emergency lighting
operation is an essential factor for the planning
of these luminaires. The luminous flux for
emergency lighting operations can be found in
the data sheets of the bollard heads suitable for
this bollard tube.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Anschlusskasten
Connection box
Boîte de connexion
Fiche d'utilisation
Utilisation
Support de balise 160 x 160 mm
avec appareillage incorporé pour éclairage de
secours 3 h.
À utiliser dans le programme de balises
modulaires.
Description du produit
Support de balise en aluminium
avec LED de contrôle intégrée
Platine de montage pour fixation sur un massif
de fondation ou sur une pièce enterrée
Contre-plaque avec deux cercles :
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Support de balise orientable de 360º
sur la contre-plaque
Boîte de connexion selon
DIN 43 628 / VDE 0660 · partie 505
Le boîtier est en plastique-polycarbonate
résistant aux chocs.
Protection incendie selon VDE 0304 partie 3,
difficilement inflammable et auto-extinguible
Couvercle de boîtier avec fixation par vis
3 entrées de câble avec joint en plastique
en deux parties et collier anti-traction intégré
pour câble de masse 5 x 4@ avec fusible
Neozed D 01 · 6 A
Câble de raccordement 5 G 1@ raccordé
avec connecteur embrochable pour le
raccordement électrique de la tête de balise
Appareillage d'alimentation de secours avec
fonction autotest 220-240 V y 50-60 Hz
Accumulateur lithium-ions d'une autonomie
de 3 h
par une température -20 °C à +40 °C
avec chauffage intégré 11,3 W
avec thermostat incorporé
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 7,4 kg
Lumineux du module fonctionnement de
secours
Pour la planification de tels luminaires, le
flux lumineux d'un éclairage de secours en
mode éclairage de secours est décisif. Le flux
lumineux en autonomie en mode secours vous
le trouverez dans les fiches techniques de
têtes de balises combinables.
84 006
IP 65
Notstrombox
Emergency power box
Bloc d'alimentation
de secours
1 / 7
