Hubbell LCD150T Installation Instructions

SINGLE-POLE/3-WAY DIMMER TOGGLE SWITCH LCD150T
120Vac 60Hz Incandescent 600W, LED / CFL 150W (1.5A)
Installation Instructions
GENERAL INFORMATION
1. NOTICE: For installation by a qualified electrician in accordance with the national and local electrical
code and the following instructions
2. CAUTION: RISK OF ELECTRIC SHOCK. Disconnect power before installing.
3. CAUTION: To reduce the risk of overheating and possible damage to other equipment, DO NOT install
to control receptacle, motor operated appliance, fluorescent lighting fixture, or transformer-supplied
appliance.
4. Use with compatible dimmable LED, CFL bulbs, incandescent or 120V halogen fixtures only.
5. When multiple bulbs are controlled by one dimmer, DO NOT mix bulb types. All bulbs shall be either
LED, CFL or incandescent. Using the same make/model of each bulb will enhance dimmer performance.
6. CAUTION: USE COPPER CONDUCTORS ONLY.
7. Check that the device's type and rating are suitable for the application.
8. Multi-gang and maximum allowable wattage. When installing more than one dimmer in the same wall
box for incandescent light, the reduction of the dimmer's capacity is required (see table), no derating is
required for use in dimmable CFL or LED.
Maximum allowable incandescent wattage per dimmer
Puissance maximale admissible par gradateur, éclairage incandescent
Máxima Potencia incandescente permitida por atenuador
Single gang / Simple 2 gangs / Double /
More than 2 gangs / Plus de deux / Más de dos
/ Singular Dobles.
600W 500W
9. Only one dimmer can be used in a 3- or 4-way circuit, the other 3- or 4-way switch(es) will turn the
light on at the brightness level selected at the dimmer.
10. It is normal for the dimmer to feel warm to the touch during operation.
11. Clean dimmer with soft damp cloth only. DO NOT use any chemical cleaners.
12. Protect dimmer from dust and dirt when painting or spackling wall.
13. Notice: For indoor use only.
14. Terminal capacity #18 to #12 AWG.
15. Dimmer to be mounted vertically. See stamp on the dimmer for correct positioning.
16. FCC compliance statement: This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
INSTALLATION
1. Turn OFF power at circuit breaker (or remove fuse) before installing the dimmer.
2. For new installation, go to step 5. To replace a switch with dimmer, remove wall plate and switch
mounting screws. Leaving all wires attached, carefully remove the switch from the wall (do not remove
wires).

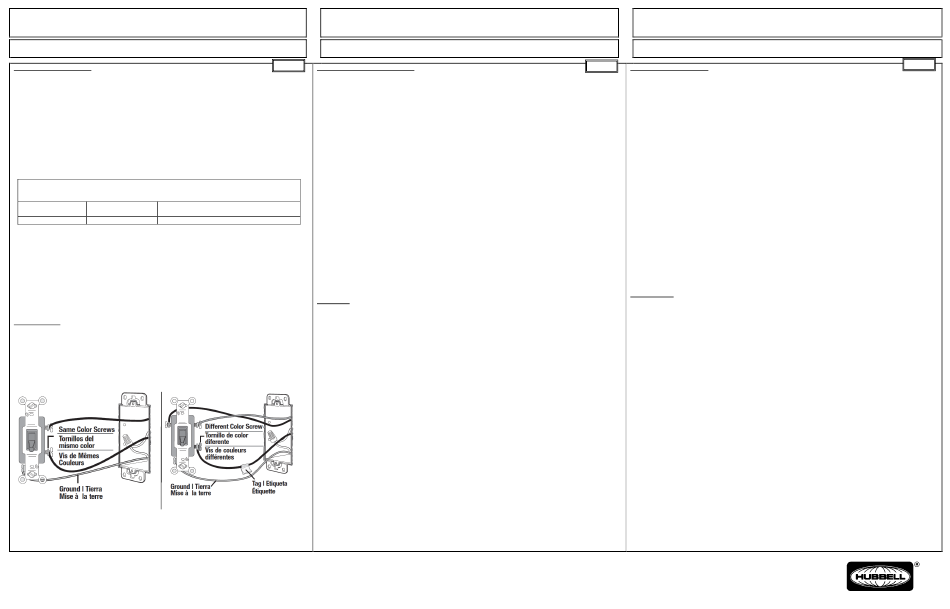

3. Identify switch type. Single pole will have insulated wires connected to two screws of the same color
plus a green ground screw (FIG 1); 3-way switch will have insulated wires connected to three screws
plus a green ground screw. One of these wires is connected to a screw of a different color (not green) or
labeled COMMON. Tag this wire to identify when removing (FIG 2).
Notice: When no "grounding means" exists within the wall box, consult an electrician.
FIG. 1
4. Disconnect the wires from the switch to replace it with dimmer. Make sure the ends of the wires from
the wall box are straight (cut if necessary)
5. Refer to the back of device for the stripping gauge to remove .80" [20mm] insulation from each wire.
6.Wiring the dimmer.
For Single pole application see step 6A; for 3-way application see step 6B.
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
Shelton, CT 06484
1-800-288-6000
www.hubbell-wiring.com
PD2969
09/21
(Page 1)
INTERRUPTEUR À BASCULE/GRADATEUR UNIPOLAIRE/3 VOIES LCD150T
120 Vca 60 Hz incandescent 600 W, DEL / CFL 150 W (1,5 A)
English
RENSEIGNEMENTS GÉNÉRAUX
1. AVIS - Doit être installé par un électricien qualifié conformément aux codes de l'électricité nationaux et
locaux et selon les directives suivantes.
2. ATTENTION - RISQUE DE CHOC ÉLECTRIQUE. Débrancher le circuit avant de procéder au montage
3. ATTENTION - Pour réduire les risques de surchauffe et les dommages éventuels à d'autres matériels, NE
PAS utiliser pour commander une prise de courant, un appareil motorisé, un luminaire fluorescent ou un
appareil alimenté par un transformateur.
4. Utiliser uniquement avec des lampes graduables compatibles DEL, CFL, incandescentes ou halogènes
de 120 V.
5. Lorsque le gradateur commande de multiples lampes, NE PAS mélanger les types de lampes. Toutes les
lampes doivent être DEL, CFL ou incandescentes. L'utilisation de lampes de même marque/modèle,
améliorera le rendement du gradateur.
6. ATTENTION - EMPLOYER UNIQUEMENT DES CONDUCTEURS EN CUIVRE.
7. S'assurer que le type et les caractéristiques nominales de ce dispositif conviennent à l'application.
8. Boîtes à compartiments multiples et puissance maximale admissible. Lorsqu'on installe plus d'un
gradateur dans une même boîte murale destinée un éclairage incandescent, il est nécessaire de réduire la
capacité du gradateur (voir tableau), aucune réduction n'est requise dans le cas de CFL ou de DEL
graduables.
9. Seul un gradateur doit être utilisé dans un circuit à 3 ou 4 voies, les autres interrupteurs à 3 ou 4 voies
allumeront les lumières à la luminosité choisie au niveau du gradateur.
10. Il est normal que le gradateur soit chaud au toucher pendant son fonctionnement.
400W 11. Nettoyer le gradateur avec un chiffon doux humide uniquement. NE PAS utiliser de nettoyants
chimiques.
12. Protéger le gradateur contre la poussière et la saleté au moment de peindre ou de replâtrer les murs.
13. AVIS - Pour usage à l'intérieur seulement.
14. Calibres de conducteurs n° 18 AWG à n° 12 AWG.
15. Monter le gradateur à la verticale. Consulter l'étiquette sur le gradateur pour le positionner correctement.
16. Énoncé de conformité FCC - Ce dispositif est conforme à la partie 15 des règlements FCC. Son
fonctionnement doit répondre aux deux conditions suivantes : (1) Cet appareil ne doit pas causer
d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les
interférences qui peuvent causer un fonctionnement indésirable.
MONTAGE
1. Couper le courant au niveau du disjoncteur (ou retirer le fusible) avant d'installer le gradateur.
2. Pour une nouvelle installation, passer à l'étape 5. Pour remplacer un interrupteur par le gradateur, retirer
les vis de la plaque murale et de l'interrupteur. En laissant les fils raccordés, retirer soigneusement
l'interrupteur du mur (ne pas débrancher les fils).
3. Identifier le type d'interrupteur. Dans le cas d'un appareil unipolaire, les fils isolés sont connectés à deux
vis de la même couleur et à une vis de mise à la terre verte (FIG. 1); pour un interrupteur à 3 voies, les fils
isolés sont connectés à trois vis et à une vis de mise à la terre verte. Un de ces fils se raccorde à une vis
d'une couleur différente (pas verte) identifiée COMMUN. Lors du retrait de ce fil, l'étiqueter pour bien
l'identifier (FIG. 2).
Avis - Lorsque aucune « mise à la terre » n'est présente dans la boîte, consulter un électricien.
4. Débrancher les fils de l'interrupteur en vue de le remplacer par le gradateur. S'assurer que l'extrémité des
fils sortant de la boîte est bien droite (les couper au besoin).
5. Consulter l'indice de dénudage à l'arrière du dispositif pour retirer 20 mm (0,80 po) d'isolant de chaque fil.
6. Câblage du gradateur.
Pour les applications unipolaires, consulter l'étape 6A; pour les applications à 3 voies, consulter l'étape 6B.
6A. Câblage unipolaire. Raccorder les fils conformément au diagramme (FIG. 3) comme suit :
▪ Raccorder le fil vert ou nu à la vie, identifiée "GR".
▪ Raccorder le fil de ligne vivant de la boîte murale à la vis de borne noire, identifiée "BK".
▪ Raccorder le fil de ligne charge de la boîte murale à la vis de borne rouge indiquée, identifiée "RD" (FIG.
4).
Avis - L'étiquette d'isolement "A" doit être apposée sur la vis de borne "3-WAY RD" restante du gradateur.
NE PAS RETIRER cette étiquette.
6B. Câblage à 3 voies. Raccorder les fils conformément au diagramme (FIG. 5) comme suit :
▪ Raccorder le fil vert ou nu à la vie, identifiée "GR".
▪ Raccorder le fil identifié commun à la vis de borne noire, identifiée "BK".
▪ Raccorder le premier fil volant à la vis de borne rouge, identifiée "RD".
Retirer l'étiquette d'isolement "A" et raccorder le deuxième fil volant à la vis de borne rouge restante,
identifiée "3-WAY RD" (FIG. 6)
FIG. 2
7. Serrer les vis de borne à un couple de 1,1-1,4 N•m.
8. Replier soigneusement les fils dans la boîte murale. Fixer le gradateur mais NE PAS installer la plaque
murale maintenant.
9. Essayer le gradateur.
▪ Remettre sous tension à partir du disjoncteur ou du fusible.
Directives de montage
Français
INTERRUPTOR DE CAMBIO DE ATENUADOR DE UN POLO / 3 VÍAS LCD150T
120Vac 60Hz Incandescente 600W, LED / CFL 150W (1.5A)
Instrucciones de instalaciόn
INFORMACIÓN GENERAL
1. AVISO - Para ser instalado por un electricista calificado, de acuerdo con los códigos eléctricos nacionales
y locales, y siguiendo estas instrucciones.
2. CUIDADO - RIESGO DE CHOQUE ELÉCTRICO. Desconectar la corriente antes de la instalación.
3. PRECAUCIÓN: Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, NO
instalar en un receptáculo de control, artefacto operado por motor, artefacto de iluminación fluorescente o
artefacto provisto por transformador.
4. Usar únicamente con focos LED, CFL, incandescentes o halógenos de 120V compatibles.
5. Cuando se use un atenuador para controlar varias bombillas, NO mezclar diferentes tipos de bombillas.
Todas las bombillas serán LED, CFL o incandescentes. El uso de la misma marca / modelo de cada bombilla
mejorará el rendimiento del atenuador.
6. CUIDADO - UTILIZAR SOLAMENTE CONDUCTORES DE COBRE.
7. Asegurarse de que el tipo y las características nominales del dispositivo sean apropiados para la
aplicación.
8. Potencias máximas permitidas al usar cajas eléctricas dobles de 4 pulgadas: Al instalar más de un
atenuador en la misma caja de pared para luz incandescente, se requiere la reducción de la capacidad del
atenuador (ver tabla), no se requiere reducir de potencia para su uso en CFL o LED regulables
9. Solo se puede usar un atenuador en un circuito de 3 o 4 vías, los otros interruptores de 3 o 4 vías
encenderán la luz al nivel de brillo seleccionado en el atenuador.
10. Es normal que el atenuador se sienta caliente al tacto durante el funcionamiento.
11. Limpiar el atenuador únicamente con un paño suave húmedo. NO use limpiadores químicos.
12. Proteger el atenuador del polvo y la suciedad cuando pinte o limpie la pared.
13. AVISO - Para uso en interiores únicamente.
14. Calibres que admiten los bornes n° 18 AWG a n° 12 AWG.
15. Montaje del regulador en posición vertical. Véase el sello en el atenuador para el posicionamiento
correcto.
16. Declaración de conformidad con la FCC: este dispositivo cumple con la parte 15 de las normas de la
FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar
interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las
interferencias que puedan provocar un funcionamiento no deseado.
INSTALACIÓN
1. APAGAR la energía en el disyuntor (o retire el fusible) antes de instalar el atenuador.
2. Para una nueva instalación, ir al paso 5. Para reemplazar un interruptor con atenuador, retirar la placa de
pared y los tornillos de montaje del interruptor. Dejar todos los cables conectados, retirar con cuidado el
interruptor de la pared (no retirar los cables).
3. Identificar el tipo de interruptor. Un polo tendrá cables aislados conectados a dos tornillos del mismo color,
más un tornillo de tierra verde (FIG 1); El interruptor de 3 vías tendrá cables aislados conectados a tres
tornillos más un tornillo de tierra verde. Uno de estos cables está conectado a un tornillo de un color diferente
(no verde) o etiquetado como COMÚN. Etiquetar este cable para identificarlo al retirarlo (FIG 2).
Aviso: Cuando no exista un "medio de conexión a tierra" dentro de la caja de pared, consultar a un
electricista
4. Desconectar los cables del interruptor para reemplazarlo con un atenuador. Asegurar de que los extremos
de los cables de la caja de pared estén rectos (cortar si es necesario)
5. Consultar la parte posterior del dispositivo para ver el calibre de remoción de aislamiento de .80 "[20 mm]
de cada cable.
6. Cableado del atenuador.
Para la aplicación monopolar, consulte el paso 6A; para la aplicación de 3 vías, consulte el paso 6B.
6A. Cableado unipolar. Conectar los cables según el diagrama (FIG 3) de la siguiente manera:
▪ Conectar el cable verde o desnudo al tornillo verde marcado con "GR".
▪ Conectar el cable de la caja de línea viva al tornillo terminal negro marcado con "BK".
▪ Conectar el cable de la caja de carga al tornillo terminal rojo indicado marcado con "RD" (FIG 4).
Aviso: El tornillo terminal restante del atenuador marcado como "3-WAY RD" debe tener una etiqueta de
aislamiento "A" adherida. No remover esta etiqueta.
6B. Cableado de 3 vías. Conectar los cables según el diagrama (FIG 5) de la siguiente manera:
▪ Conectar el cable verde o desnudo al tornillo verde marcado con "GR".
▪ Conectar el cable común etiquetado al tornillo terminal negro marcado con "BK".
▪ Conectar el primer cable viajero al tornillo terminal rojo marcado con "RD".
▪ Retirar la etiqueta de aislamiento "A" y conectar el segundo cable viajero al tornillo terminal rojo restante
marcado con "3-WAY RD" (FIG 6)
7. Apriete los tornillos terminales a 10-12 lb●in [1.1-1.4 N●m].
8. Agrupar todos los cables con cuidado en la caja de pared. Montar el atenuador pero NO instalar la placa
de pared todavía.
9. Probar el atenuador.
▪ Restaurar la energía en el disyuntor o fusible.
Español
