Carica aggiuntiva di refrigerante

1. Calcolare la quantità aggiuntiva di refrigerante
In sede di produzione, il refrigerante che viene caricato nel climatizzatore non include il quantitativo per le tubazioni aggiuntive posa-
te in loco durante l'installazione. Quindi, una volta completata l'installazione, è necessario eseguire una carica aggiuntiva di refrige-
rante per l'estensione delle tubazioni.
La carica aggiuntiva si calcola in base al diametro e alla lunghezza effettiva del tubo liquido.
Formula di calcolo: carica aggiuntiva di refrigerante = lunghezza del tubo liquido x quantità di carica aggiuntiva per metro.
Esempio:
Carica aggiuntiva di refrigerante (R407C) = (L1 x 0,030kg/m) + (L2 x 0,065kg/m)
L1: lunghezza totale effettiva del tubo liquido Ø6,35mm
L2: lunghezza totale effettiva del tubo liquido Ø9,52mm
2. Caricare il refrigerante
• Le valvole dell'unità esterna devono rimanere chiuse; caricare il refrigerante allo stato liquido dalle valvole di servizio del lato gas e del
lato liquido.
• Se non si riesce a caricare la quantità prevista, per prima cosa aprire tutte le valvole, sia del gas che del liquido, dell'unità esterna,
quindi chiudere un poco la valvola del gas. A questo punto, accendere il climatizzatore in modalità Raffreddamento e caricare il refri-
gerante dalla valvola di servizio del lato gas. Regolare la valvola del contenitore del refrigerante in modo che questo sia allo stato gas-
soso una volta immesso nel circuito frigorifero.
• Se viene a mancare refrigerante a causa di una perdita lungo il circuito, bisogna ripristinare la carica iniziale e ricaricare il refrigeran-
te in base alla quantità calcolata.
3. Aprire tutte le valvole dell'unità esterna.
4. Eseguire l'isolamento termico
Isolare le tubazioni gas e liquido separatamente. Il materiale isolante per le tubazioni lato gas deve resistere a temperature >120°C.
Concentrazione di refrigerante
Il sistema MRV utilizza il refrigerante R407C. Questo tipo di refrigerante è di per sé innocuo e non infiammabile. Tuttavia, mentre si pre-
para il climatizzatore per l'installazione, è necessario prendere delle precauzioni nel caso in cui vi siano fughe di gas refrigerante all'in-
terno degli ambienti. Ad esempio, bisogna tenere in considerazione le dimensioni della stanza per evitare che la concentrazione del gas
refrigerante superi le limitazioni previste. Tali limitazioni si riferiscono a una concentrazione non dannosa per l'organismo umano. Se la
concentrazione di freon supera il limite di 0,3 kg/m

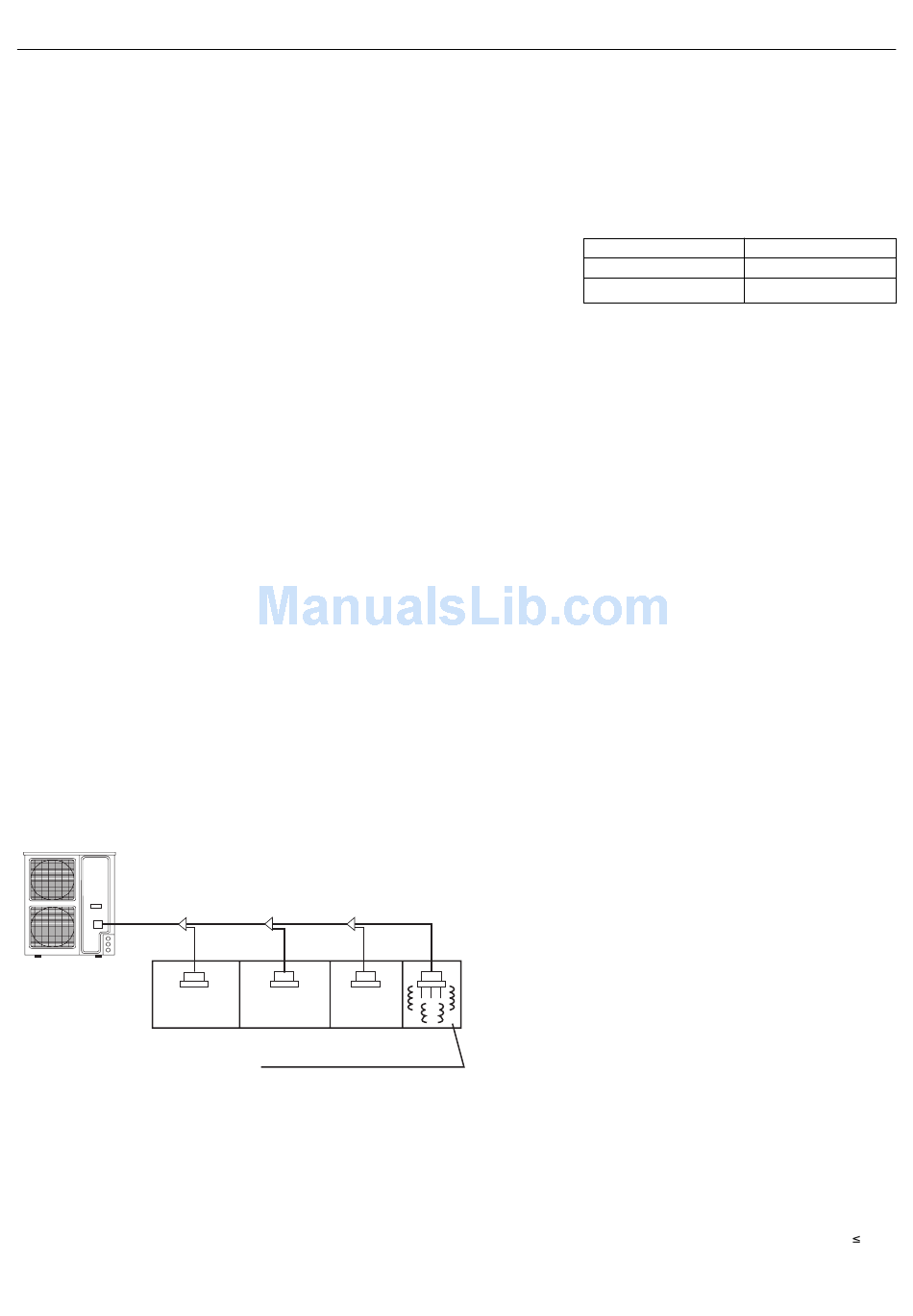

Unità esterna
Unità interna
1. Come calcolare la concentrazione di refrigerante
1) Calcolare la carica totale di refrigerante per ciascuno dei circuiti frigoriferi (kg).
• Carica refrigerante unità esterna + carica aggiuntiva = Carica totale di refrigerante nel circuito (kg).
• Carica refrigerante unità esterna: è la carica effettuata in sede di produzione.
• Carica aggiuntiva: è la carica effettuata durante l'installazione, basata sulla lunghezza e sul diametro delle tubazioni installate in loco.
2) Calcolare le dimensioni minime che deve avere la stanza per essere adeguata all'unità interna scelta per l'installazione (m
3) Calcolare la concentrazione del refrigerante: quantità totale di refrigerante dell'intero sistema/ dimensioni minime della stanza (m
te di concentrazione del refrigerante: 0,3 kg/m
3 , si devono prendere delle contromisure.
Se c'è una perdita da una unità interna,
tutto il refrigerante del sistema fuoriuscirà
3 .
Diametro tubo liquido Carica aggiuntiva
Ø6,35mm
Ø9,52mm
18
0,030kg/m
0,065kg/m
3 ).
3 ) Limi-
