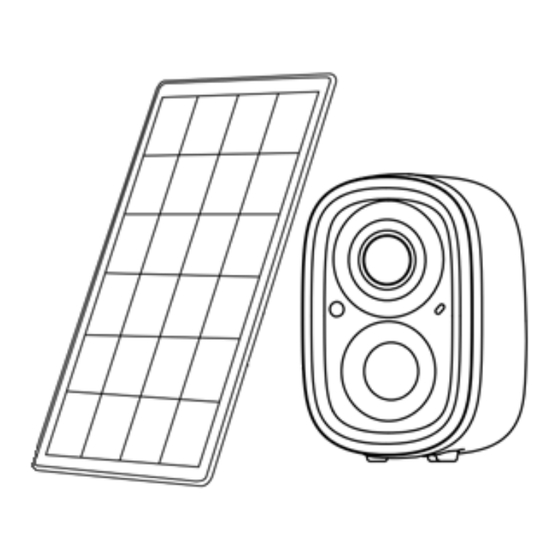

Deltronic X-Sense SSC0A User Manual

Smart security camera

Hide thumbs

Table Of Contents

Table of Contents

Available languages

Quick Links

Download this manual

X-Sense

Smart säkerhetskamera

Modell: SSC0A

Svensk användarmanual

Denna bruksanvisning innehåller viktig information om installation och drift av er säkerhetskamera.

Vänligen ägna några minuter åt att noggrant läsa denna manual som även bör sparas för framtida

referens. Om du installerar säkerhetskameran för andra att använda, måste du lämna denna manual eller

en kopia av den till slutanvändaren.

Garanti

Vi ger en 3-års bekymmersfri garanti från inköpsdatum förutsatt att du har följt våra rekommendationer

gällande installation. Om du har några frågor är du välkommen att kontakta återförsäljarna eller

distributörerna i din region.

De återkommer till dig inom 1-3 arbetsdagar.

Table of Contents

Need help?

Do you have a question about the X-Sense SSC0A and is the answer not in the manual?

Questions and answers

Summary of Contents for Deltronic X-Sense SSC0A

Page 1 X-Sense Smart säkerhetskamera Modell: SSC0A Svensk användarmanual Denna bruksanvisning innehåller viktig information om installation och drift av er säkerhetskamera. Vänligen ägna några minuter åt att noggrant läsa denna manual som även bör sparas för framtida referens. Om du installerar säkerhetskameran för andra att använda, måste du lämna denna manual eller en kopia av den till slutanvändaren.
Page 2: Paketets Innehåll
Introduktion Tack för att du köpt vår Smarta Säkerhetskamera SSC0A. Enheten är IP-klassad till IP65 och monteras antingen inomhus eller utomhus. Vid inomhusmontage laddas enheten med hjälp av en valfri normal USB-adapter och medföljande USB-A till USB-C kabel, appen indikerar när det är dags att ladda. Laddintervallen varierar beroende på...
Page 3 Produktöversikt Kamera: ① Infrarött ljus ⑦ Strömknapp ② Lins ⑧ Hål för omstart ③ Vitt ljus ⑨ Miro SD-kortplats ④ Indikatorlampa ⑩ Micro USB-port ⑤ Mikrofon ⑪ Högtalare / Siren ⑥ PIR-sensor ⑫ Hål monteringsfäste Solpanel: ① 3W solpanel ② Monteringsbas ③...
Page 4: Tekniska Specifikationer
Tekniska specifikationer Specifikation kamera: Strömförsörjning Inbyggt uppladdningsbart litiumbatteri inklusive solpanel Solpanelsström Batterityp Uppladdningsbart litiumbatteri × 1 (ej utbytbart) Laddningsspänning 5 V DC Laddningsström 1,5 A Batterikapacitet 5 000 mAh Batteriets livslängd Mer än 300 cykler vid en bibehållen ladd kapacitet på över 80% Batteriets laddintervall Cirka 6 månader (20 dagliga videor, var och en på...
Page 5: App. Installation
App. Installation Ladda ned X-Sense Home Security App För att ladda ner X-Sense Home Security-appen, skanna QR-koden eller sök efter "X-Sense Home Security" i Apple App Store eller Google Play Store. Registrera dig med en giltig e-postadress. Om du redan har ett konto, se till att appen alltid är uppdaterad till den senaste versionen. Obs: Se till att din smartphone stöder iOS 14 och senare, eller Android 9 och senare.
Page 6 Följ instruktionerna i appen för att säkerställa att enheten är fulladdad, tryck sedan på ”Nästa”. Öppna det vattentäta locket i gummi längst ner på kameran, tryck och håll in strömknappen för att starta enheten. Efter att startupsignalen hörs, går enheten automatiskt in i parningsläge (ding-dong- ding-dong), om inte, tryck på...
Page 7 Ange/välj rätt Wi-Fi-nätverk och lösenord och tryck sedan på "Nästa steg" för att lägga till enheten, ”Bekräfta” att det är rätt uppgifter inslagna, sen ansluter er mobila enhet till kamerans ”hotspot” för att slutföra inställningarna, när anslutningen är upprättad välj ”Anslut”. Om enheten inte dyker upp automatiskt är det även möjligt att skanna QR-koden som visas i appen på...
Page 8 Ange ett namn för kameran och välj eller skapa platsen där den skall installeras och tryck sedan på "Nästa steg". Nu verifieras er Wi-Fi’s signalstyrka, om rekommendationen är att flytta enheten gör så, försök hitta bättre signalstyrka innan ni går vidare. Den röda texten (stark, medium, svag) uppdateras var 10-15 sekund, även den gröna symbolen justeras samtidigt.
Page 9 Installationsinstruktioner För att minska falska detekteringar: • Installera inte kameran riktad mot starkt ljus, inklusive direkt solljus, ljusa lampor, gatlyktor etc. • Installera inte kameran i områden som utsätts för mycket fordonstrafik eller onödig rörelse som aktiverar rörelsedetekteringen och startar onödiga videoinspelningar. •...
Page 10 15° vinkel nedåt på en rekommenderad höjd av 2.1 m 3. Montera monteringsfästet för kameran på väggen Markera skruvhålen efter hålbilden för det vita fästet på väggen med en penna. Borra sedan hål med en borr av lämplig storlek. Sätt i plastpluggarna och dra åt monteringsfästet lagom med de medföljande skruvarna.
Page 11 15° nedåt Installation av solpanel Notera! Hitta området med mest direkt solljus under dagen. • Vinkla solpanelen 30° uppåt. • Rikta panelen söderut om du är på norra halvklotet och norr ut om du är på södra halvklotet. • Rengör panelens yta regelbundet med en mjuk, fuktig trasa för att ta bort eventuellt damm •...
Page 12 Del montera fäste Trä låsskruvlocket över universalknuten och montera sedan kontralåsmuttern över spindeltappen. Låsskruvlocket Universalknuten Kontralåsmutter Montera fast mot panelen Skruva fast universalknuten på baksidan av panelen. Använd den bifogade kontralåsmuttern för att fixera enheten ordentligt på plats. Montera panel på väggfästet Skruva fast Solpanelen med den monterade universalknuten mot väggfästet och se till att knäleden i universalknuten är vinklad uppåt.
Page 13 Justera rotation För att rotera solpanelens riktning mer mot vänster eller höger, lossa låsskruvlocket (1) lagom tills du känner att du kan vrida/klicka fram och rotera universalknutens (2) hylsa för att hitta önskad riktning. Dra sedan åt låsskruvlocket (3) när panelen väl är på rätt plats. Justera vinkel Solpanelens vinkel kan justeras upp och ner upp inom 90°.
Page 14 En bil passerade. Eller om du har otur kan du även få en avisering om att ditt paket har blivit taget eller hämtat från platsen. * X-Sense Smart Services tillhandahålls av X-Sense själva och är inte en del av Deltronic Security’s åtagande, ni betalar tjänsten med hjälp av ett betalkort direkt till X-Sense.
Page 15: Vanliga Frågor
Vanliga frågor Varför visas inte mitt Wi-Fi när det är anslutet till Wi-Fi? Det kan finnas flera anledningar till att kameran inte ansluter till ditt hemnätverk. För det första är det möjligt att ditt hemnätverk inte stöder 2,4 GHz Wi-Fi eller att säkerhetsläget för din Wi-Fi-inställning är inkompatibelt med kameran.
Page 16 X-Sense Innovations Co., Ltd. Address: B4-503, Kexing Science Park, 15 Keyuan Road, Shenzhen, 518057, CHINA Email: support@x-sense.com Importör till EU Distributör och Service X-Sense Europe B.V. Deltronic Security AB Parellaan 2H EA Rosengrensgata 4 2132WS Hoofddorp 421 31 Västra Frölunda Netherlands Sweden +46-31-140800 info@deltronic.se...
Page 17: Warranty
X-Sense Smart security camera Model: SSC0A English user manual This user manual contains important information about the installation and operation of your security camera. Please take a few minutes to read this manual carefully which should also be saved for future reference.
Page 18 Introduction Thank you for purchasing our Smart Security Camera SSC0A. This device is IP-rated to IP65 and could be mounted either indoors or outdoors. When installed indoors, the device is charged using an optional normal USB adapter and the included USB-A to USB-C cable, the app indicates when it is time to charge.
Page 19: Product Overview
Product overview Camera: ① Infrared light ⑦ Power button ② Lens ⑧ Hole for restart ③ White light ⑨ Miro SD card slot ④ Indicator light ⑩ Micro USB port ⑤ Microphone ⑪ Speaker / Siren ⑥ PIR sensor ⑫ Hole mounting bracket Solar Panel: ①...
Page 20: Technical Specifications
Technical Specifications Specifications of Camera Power Supply Built-in rechargeable lithium battery + solar panel Solar Panel Power Battery Type Rechargeable lithium battery × 1 (non-replaceable) Charging Voltage 5 V DC Charging Current 1.5 A Battery Capacity 5,000 mAh Battery Life More than 300 cycles at a sustained charge capacity of over 80% Battery Charge Interval About 6 months (20 daily videos, each lasting 10 seconds)
Page 21 Specifications of Solar Panel Cable Length 9.2 ft (2.8 m) Operating Voltage 5 V DC Operating Temperature -5–120℉ (-20–49℃) App. Installation Ladda ned X-Sense Home Security App To download the X-Sense Home Security app, scan the QR code or search for "X-Sense Home Security"...
Page 22 Connecting the camera to the app Tap “ ” in the app, select “Cameras”, then select “Camera (SSC0A)” in the product list. Follow the instructions in the app to ensure the device is fully charged, then tap “Next” Open the waterproof rubber cover at the bottom of the camera, press and hold the power button to turn on the device.
Page 23 Enter/select the correct Wi-Fi network and password, then press "Next step" to add the device, "Confirm" that the correct information is entered, then connect your mobile device to the camera's "hotspot" to complete the settings, when the connection is established select "Join". If the device does not appear automatically, it is also possible to scan the QR code displayed in the app on your mobile device.
Page 24 8. Enter a name for the camera and select or create the location where it will be installed, then press "Next step". 9. Now your Wi-Fi's signal strength is verified, if the recommendation is to move the device do so, try to find a better signal strength before proceeding. The red text (strong, medium, low) is updated every 10-15 seconds, also the green symbol is adjusted at the same time.
Page 25: Installation Instructions
Installation instructions To reduce false detections: • Do not install the camera facing strong light, including direct sunlight, bright lights, streetlights, etc. Do not install the camera in areas subject to heavy vehicle traffic or unnecessary movement that will • activate the motion detection and start unnecessary video recordings.
Page 26 15° downward angle at a recommended height of 2.1 m Attach the camera mounting bracket to the wall Mark the screw holes according to the hole image for the white bracket on the wall with a pencil. Then drill holes with a drill of the appropriate size. Insert the anchor plugs and tighten the mounting bracket properly with the supplied screws.
Page 27: Solar Panel Installation
15° downwards Solar panel installation Note! Find the area with the most direct sunlight during the day. • Angle the solar panel 30° upwards. • Point the panel south if you are in the northern hemisphere and north out if you are in the •...
Page 28 Assemble part of the bracket Thread the locking screw cap over the universal joint and then fit the socket nut over the spindle pin. Locking Screw Cap Universal joint Socket Nut Mount firmly against the panel Attach the universal joint to the back of the panel. Use the enclosed socket nut to secure the unit in place.
Page 29 Adjust the rotation To rotate the direction of the solar panel more to the left or to the right, loosen the lock screw cap (1) just enough until you feel that you can twist/click forward and rotate the universal joint sleeve rod (2) to find the desired direction.
Page 30: Charging Camera
A car passed. Or if you're unlucky, you might even get a notification that your package has been picked up or removed from the location. * X-Sense Smart Services are provided by X-Sense themselves and are not part of Deltronic Security's commitment, you pay for the service using a payment card directly to X-Sense.
Page 31: Common Questions
Common questions Why doesn't my Wi-Fi show up when connected to Wi-Fi? There can be several reasons why the camera does not connect to your home network. First, it's possible that your home network doesn't support 2.4GHz Wi-Fi or that the security mode of your Wi-Fi setup is incompatible with the camera.
Page 32: Environmental Protection
X-Sense Innovations Co., Ltd. Address: B4-503, Kexing Science Park, 15 Keyuan Road, Shenzhen, 518057, CHINA Email: support@x-sense.com Importer to the EU Distributor and Service X-Sense Europe B.V. Deltronic Security AB Parellaan 2H EA Rosengrensgata 4 2132WS Hoofddorp 421 31 Västra Frölunda Netherlands Sweden +46-31-140800 info@deltronic.se...
