Summary of Contents for ArtiFlame LINZ

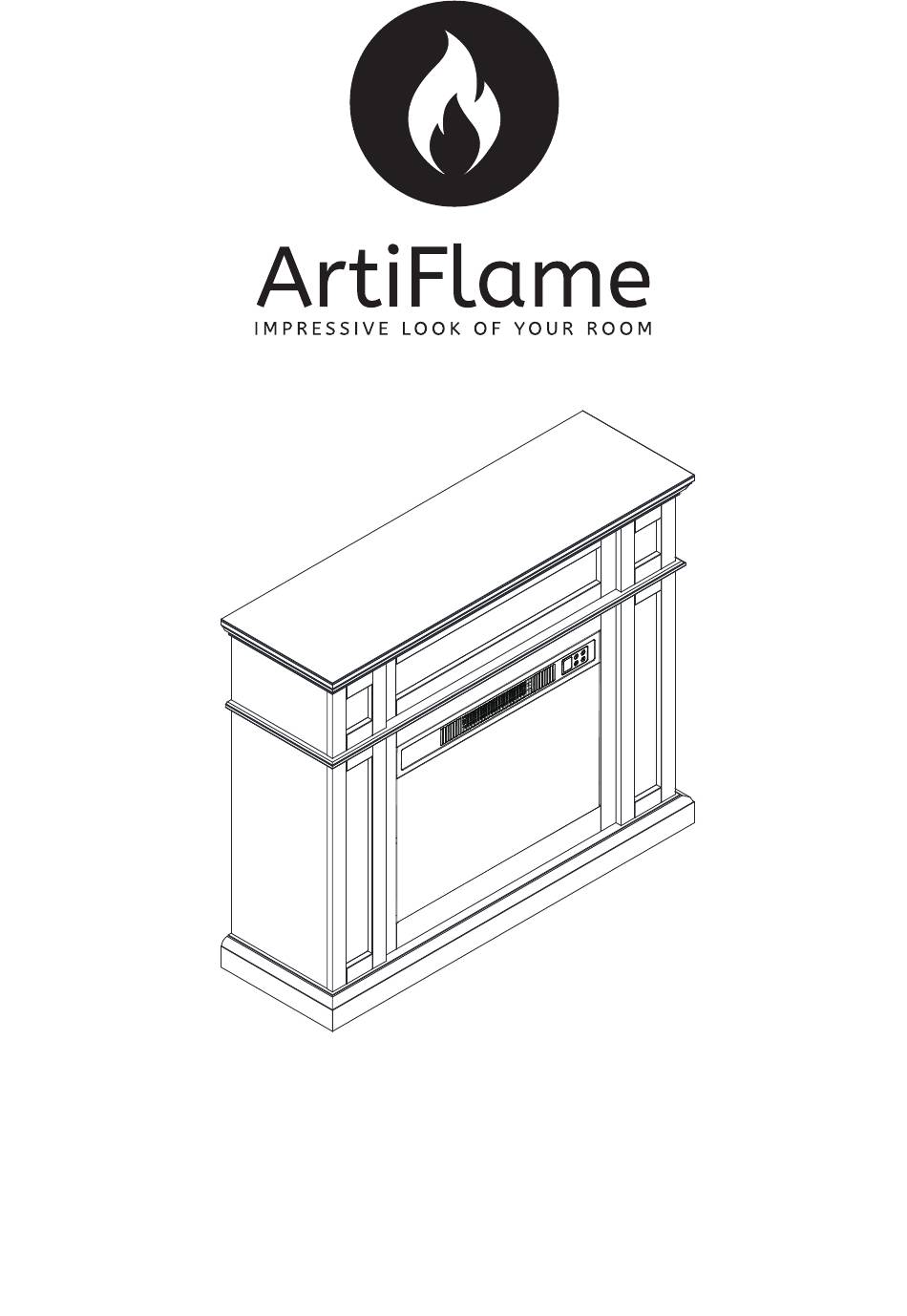

- Page 1 LINZ (EN) Electric fireplace mantel Assembly instructions (PL) Obudowa kominka elektrycznego Instrukcje składania (DE) Rahmen für elektrischen Kamin Montageanleitung (UK) Портал для електричного каміна Інструкція зі складання...
- Page 2 Helpful Advices / Pomocne wskazówki / Hilfreiche Ratschläge / Корисні поради 1. Follow the assembly instructions carefully. 2. Ensure that all parts are available. 3. To prevent damage, assemble the mantel on the carton. 4. Leave fasteners loose at each step of assembly, adjust screws to ensure a good fit, tighten all fasteners from all steps at the very end of assembly.
- Page 3 Parts list / Lista części / Liste der Einzelteile / Перелік деталей Fastenings / Elementy mocowania / Befestigungen / Кріплення 7.8 x 30 mm 7.8 x 50 mm Ф Ф Ф 3.8 x 40 mm A x 40 B x 6 C x 24 D x 36 E x 6...
- Page 4 Necessary tools / Potrzebne narzędzia / Erforderliche Werkzeuge / Необхідні інструменти It is recommended to apply some glue into holes before inserting wood dowels. Glue is not enclosed. Zaleca się, aby przed włożeniem drewnianych kołków do otworów włożyć trochę kleju. Klej nie jest zawarty w dostawie.
- Page 5 Step 1 / Krok 1 / Schritt 1 / Крок 1 C x 8...
- Page 6 Step 2 / Krok 2 / Schritt 2 / Крок 2 A x 4 C x 4 D x 4 160°~185°...
- Page 7 Step 3 / Krok 3 / Schritt 3 / Крок 3 A x 6 D x 6 160°~185°...
- Page 8 Step 4 / Krok 4 / Schritt 4 / Крок 4 A x 10 D x 2 160°~185°...
- Page 9 Step 5 / Krok 5 / Schritt 5 / Крок 5 B x 6 D x 6 E x 6 I x 6 160°~185°...
- Page 10 Step 6 / Krok 6 / Schritt 6 / Крок 6 A x 2 C x 3 D x 2 160°~185°...
- Page 11 Step 7 / Krok 7 / Schritt 7 / Крок 7 A x 4 C x 2 D x 2 160°~185°...
- Page 12 Step 8 / Krok 8 / Schritt 8 / Крок 8 A x 2 D x 7 I x 4 160°~185°...
- Page 13 Step 9 / Krok 9 / Schritt 9 / Крок 9 A x 8 C x 7 D x 7...
- Page 14 Step 10 / Krok 10 / Schritt 10 / Крок 10 A x 4 H x 8 L x 10...
- Page 15 Step 11 / Krok 11 / Schritt 11 / Крок 11 CC x 4...
- Page 16 Step 12 / Krok 12 / Schritt 12 / Крок 12 I x 2 J x 4 K x 2 M x 1...
