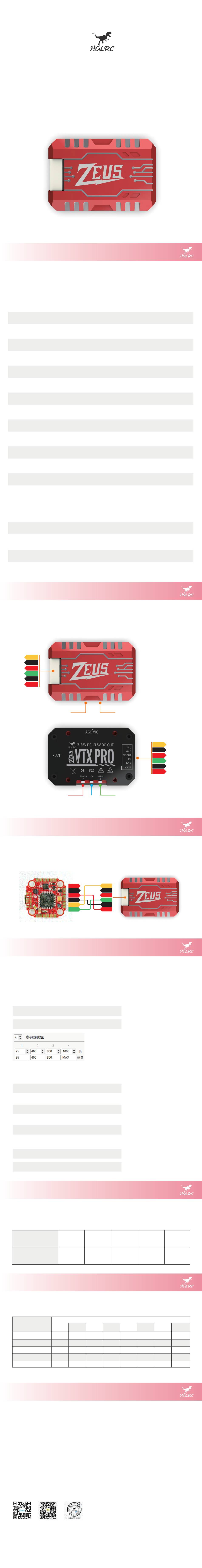

HGLRC Zeus VTX PRO 1600mW Manual

Zeus VTX PRO 1600mW
VTX PRO 1600mW
使用指南
产品参数
内置麦克风
支持电压:7-36V
BEC:5V/500mA
PIT
25mW/13.95dBm
400mW/26.02dBm
800mW/29.03dBm
1600mW/32.04dBm
天线接口:MMCX
输出功率:PIT/25/400/800/1600mW
标准40频道.A/B/E/F/R频组
图传协议：IRC tramp
安装孔位:20X20.M2
尺寸:25mm x 37mm x 6.5mm
重量:13g
产品清单
1 x Zeus VTX PRO 1600mW
1 x MMCX 80mm 铜管天线
1 x MMCX转SMA 100mm 转接头
1 x GH1.25 6Pin 100mm 连接线
VTX PRO 1600mW
使用指南
接口定义
VID
GND
5V OUT
RX
GND
DC IN
VTX PRO 1600mW
使用指南
接线图
VTX PRO 1600mW
使用指南
功能及应用说明
1.图传参数设置方式为飞控OSD控制和按键控制
2.飞控OSD控制所使用的协议为：
IRC tramp "PIT/25/400/800/1600 MW"
对应参数表数值为"TR PIT/25/400/800/1600"
3.按键控制定义
按键"A"： 短按改变图传CH
"A→B→E→F→R→A"循环
长按(3S以上)后，图传功率跳至下一级
"PIT→25→...1600→PIT"循环
按键"B"： 短按改变图传BAND
"1→2→3→...→8→1"循环
4.上电前长按"A"键，通电后进入PIT模式
松开A键后，按键A/B短按可以改变图传CH/BAND
长按无效；需重新上电，长按"A"键才能进行调整功率
VTX PRO 1600mW
使用指南
功率指示灯状态
指示灯：红色
频率
VTX PRO 1600mW
使用指南
频率表
频段(蓝灯)
A
B
E
F
R
VTX PRO 1600mW
使用指南
使用注意事项
1.通电前确定输出端已安装天线，以免损坏内部元件。
2.注意输入电压在规定范围内且正确无误，以免损坏内部元件。
3.图传在大功率工作下，外表面温度较高，严禁用手直接触摸，以免受伤。
公司信息
衷心感谢飞友的信任！欢迎选择化骨龙的产品
公司名称：广东化骨龙科技有限公司
技术电话：18033023851（微信同号）
官网网址：https://hglrc.taobao.com
地址：东莞市大朗镇银英路28号泓鑫泰产业园B1栋
图传说明书
频道
功率 频组
指示灯 指示灯
红色 蓝色
5V
GND
9V
GND
VID
TX4
常态
闪1下
PIT
25mw
1 2 3
5865 5845 5825
5733 5752 5771
5705 5685 5665
5740 5760 5780
5658 5695 5732
频组/功率
频道
指示灯
绿色
VID
GND
5V OUT
RX
GND
DC IN
闪2下
400mw
频道(绿灯)
4 5
5805 5785
5790 5809
5665 5885
5800 5820
5769 5806
VID
GND
5V OUT
RX
GND
DC IN
闪3下 闪4下
800mw 1600mw
6 7
5765 5745 5725
5825 5847 5866
5905 5905 5905
5840 5860 5880
5843 5880 5917
8
