MONTOLIT Tornado 970T Quick Start Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Art. 970T

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tornado 970T and is the answer not in the manual?

Questions and answers

Related Manuals for MONTOLIT Tornado 970T

Summary of Contents for MONTOLIT Tornado 970T

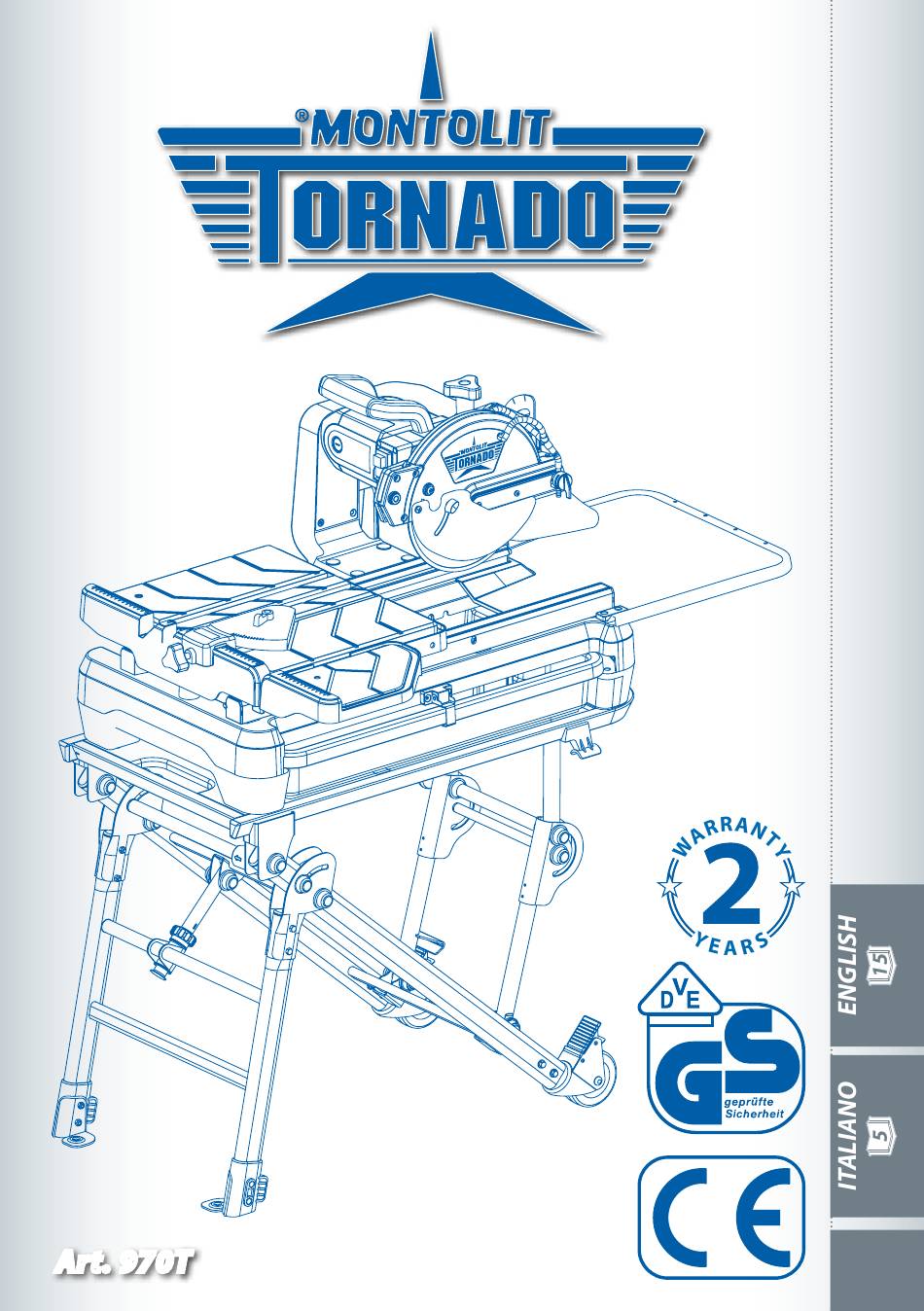

  • Page 1 Art. 970T...
  • Page 2 Art./Item 970T 230 V~ 1800 W 50 Hz 4300 min 250/25,4 mm (49,5x49,5) cm 9 cm 53 kg Laser Class 2 Laser Wavelength 650 nm Information Output power ≤1 mW A vuoto/No load: LpA= 90 dB(A) - LWA= 103 dB(A) Noise A carico (taglio di piastrella con spessore12mm) Data...
  • Page 4 22,5° 45°...

  • Page 5: Targhetta Identificativa

    Eventuali modifiche possono essere apportate solo dal costruttore. • Usare solo ricambi originali. • La Brevetti MONTOLIT declina ogni responsabilità in caso di inosservanza. SEGUIRE SCRUPOLOSAMENTE LE NORME VIGENTI IN MATERIA D’IGIENE E DI SICUREZZA SUL LAVORO. • In riferimento alla direttiva 2003/10/CE è obbligato- rio l’uso dei dispositivi individuali di protezione dell’udito.

  • Page 6: Montaggio E Preparazione

    MONTAGGIO E PREPARAZIONE...

  • Page 7: Alimentazione Elettrica

    ALIMENTAZIONE ELETTRICA ATTENZIONE! • Verificare l’integrità del cavo e dell’interruttore. • Rispettare la tensione (V) e la frequenza (Hz) indicate sulla macchina. • Effettuare l’allacciamento elettrico con messa a terra (giallo-verde) ad una presa IP67 (2P+T) protetta da differenziale magnetotermico I∆N 0,03A. •...
  • Page 8 CORRETTO POSIZIONAMENTO • L’operatore deve posizionarsi in modo sicuro ed equilibrato e non distrarsi durante la lavora- zione. • L’operatore è sempre responsabile di incidenti che si possono verificare ad altre persone o alle loro proprietà. • Non permettere ad altre persone di toccare la macchina o il cavo. Bisogna tenerle lontane dall’area di lavoro.

  • Page 9: Corretto Utilizzo

    CORRETTO UTILIZZO 90° • Assicurarsi che il motore sia in posizione abbassata (fig. 2). • Assicurarsi che il laser sia allineato. • Posizionare la piastrella in appoggio alla squadra e fissare la posizione con il nasello (fig. 3-4). • Accendere la macchina tramite l’interruttore. •...
  • Page 10 45° • Assicurarsi che il motore sia in posizione abbassata (fig. 2). • Assicurarsi che il laser sia allineato. • Posizionare la piastrella in appoggio alla squadra e fissare la posizione con il nasello (fig. 3). • Accendere la macchina tramite l’interruttore. •...
  • Page 11 FORI QUADRATI E RETTANGOLARI • Premere gradualmente verso il basso la maniglia di azionamento in modo che il disco entri nella piastrella fino alla sua fuoriuscita dal lato opposto. • La posizione corretta delle mani è indicata in figura 4. Jolly 22,5°...
  • Page 12 ISTRUZIONI PER LA MOVIMENTAZIONE ED IL TRASPORTO SOSTITUZIONE DEL DISCO DIAMANTATO • Usare solo dischi diamantati del diametro e del tipo stabilito dalla Brevetti MONTOLIT. • Per una maggiore precisione ed economia di taglio scegliere il disco diamantato MONTOLIT specifico all’uso consultando il catalogo MONTOLIT.

  • Page 13: Pulizia Periodica

    É pericoloso l’utilizzo di utensili diamantati con eccessiva usura, eccentricità e/o microfessu- razioni sulla corona diamantata. • Nel caso in cui l’utensile non tagliasse occorrerà ravvivarlo utilizzando l’apposito stick ravvi- vatore MONTOLIT art. 395B. PULIZIA PERIODICA • Prima di procedere alla pulizia, alla manutenzione o alla riparazione della macchina, così...

  • Page 14: Garanzia

    Guasti derivanti da un uso non conforme o da normale usura sono esclusi dalla presente garanzia. Da sempre, la Brevetti MONTOLIT impiega e fornisce materiali di prima scelta. Si tratta di un impegno di se- rietà e moralità commerciale che eleva la Nostra Azienda al di sopra dello standard. Sicurezza e garanzia del prodotto costituiscono per noi motivo di vanto.

  • Page 15: Usage Instructions

    All modifications must be made by the manufacturer only. • Only use original spare parts. • Brevetti MONTOLIT disclaims any liability in the event of non-compliance. CAREFULLY FOLLOW THE REGULATIONS IN PLACE RE- GARDING HEALTH AND SAFETY IN THE WORKPLACE. •...

  • Page 16: Assembly And Preparation

    ASSEMBLY AND PREPARATION...

  • Page 17: Electric Power Supply

    ELECTRIC POWER SUPPLY WARNING! • Check the integrity of the cable and breakers. • Respect the voltage (V) and frequency (Hz) indicated on the machine. • Carry out the electrical connection with ground (yellow/green) to an IP67 outlet (2P+T) protected by an I∆N 0.03A differential breaker.

  • Page 18: Correct Positioning

    CORRECT POSITIONING • The operator must position himself in a safe and balanced way and must not be distracted during processing. • The operator is always responsible for accidents that may occur to other people or their property. • Do not allow other people to touch the machine or the cable. They must be kept away from the work space.

  • Page 19: Correct Use

    CORRECT USE 90° • Be sure the motor is in pulled down position (2). • Check the laser calibration. • Position the tile pressed against the work-table fence and adjust the universal guide to fix it in this position (3-4). •...
  • Page 20 45° • Be sure the motor is in pulled down position (2). • Check the laser calibration. • Position the tile pressed against the work-table fence and adjust the universal guide to fix it in this position (3). • Lift the ON/OFF switch to turn the saw on. •...
  • Page 21 SQUARE AND RECTANGULAR HOLES • Gradually press down on the driving handle so that the disk enters the plate and emerges from the opposite side. • The correct position of the hands is shown in figure 4. Jolly 22,5° 45° •...
  • Page 22 INSTRUCTIONS FOR HANDLING AND TRANSPORT SUBSTITUTION OF THE DIAMOND DISK • Use only diamond disks of the diameter and type set out by Brevetti MONTOLIT. • For greater cut precision and economy, choose the MONTOLIT diamond disk specific to the...

  • Page 23: Periodic Cleaning

    The use of diamond tools with excessive wear, eccentricity and/or micro-scratches on the diamond crown is dangerous. • In case the tool does not cut, it should be sharpened by using the appropriate MONTOLIT sharpening stick (art. 395B). PERIODIC CLEANING •...
  • Page 24 All total or partial reproductions of this document in any format or by any means or procedure, photographic or electronic, without prior authorization of Brevetti MONTOLIT S.p.A. is prohibited. Each of these activities could lead to subsequent criminal proceedings.
  • Page 27 Art. 970T ART. Description QTY. ART. Description QTY. 1250 1272 Universal Guide Anti-Splash Guard 2 1251 Work Table 1273 Anti-Splash Guard 1 Stop Block 2 of Work 1252 1274 Rotary Spindle of 57 Table Stop Block 1 of Work 1253 1275 Wing Nut Table...
