Summary of Contents for AN Collection BETA

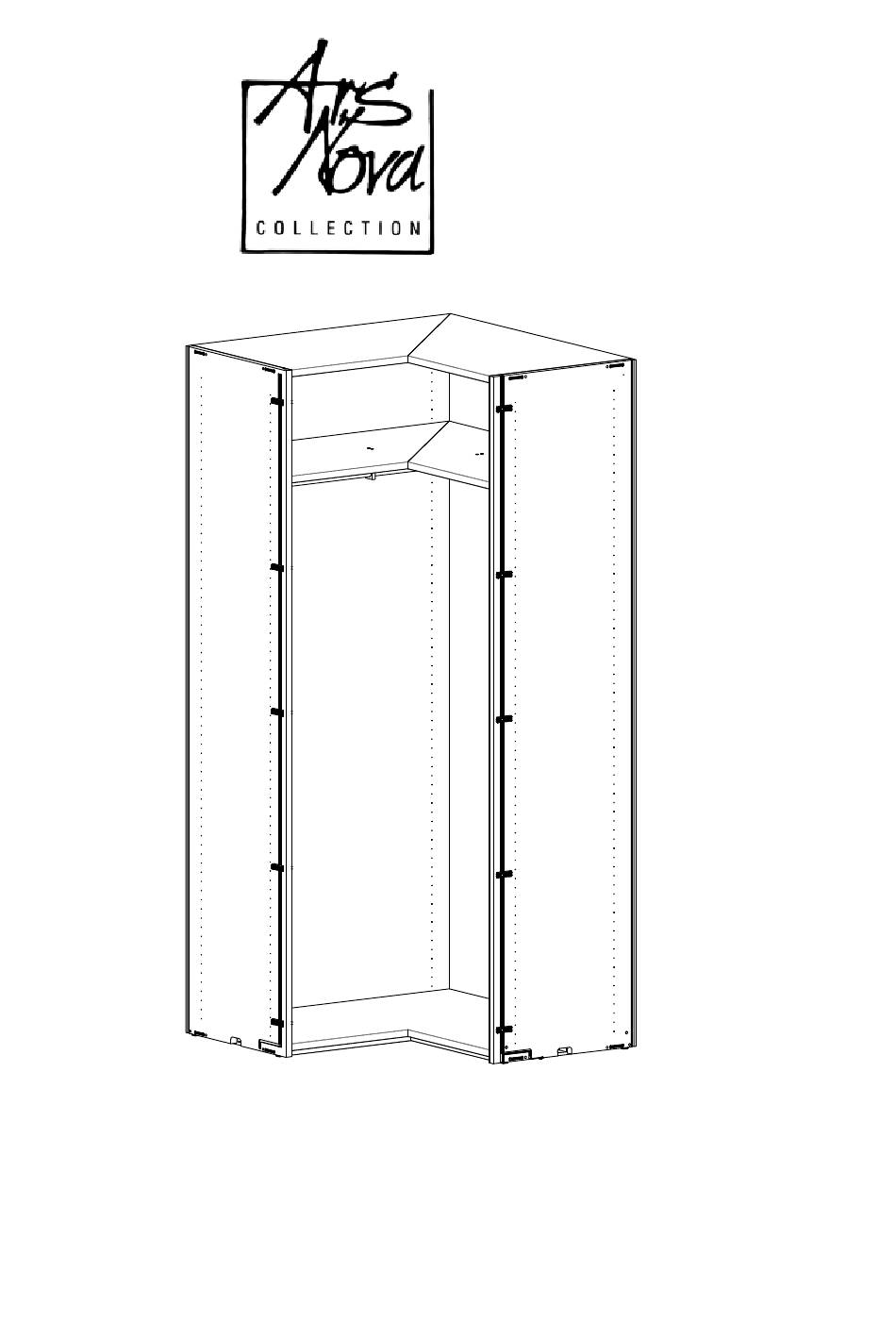

- Page 1 MONTAGEANLEITUNG ECKSCHRANK ASSEMBLY INSTRUCTIONS CORNER ELEMENT Ergänzung zur / editional to BETA Montageanleitung / assembly instructions 11/2022...
- Page 2 Arbeitschritte aus beiden Anleitungen müssen teilweise abwechselnd ausgeführt werden. These assembly instructions apply exclusively to the BETA corner element. First familiarise yourself with the assembly instructions for the entire «BETA» range before carrying out the steps in these assembly instruction. Work steps from both instructions must sometimes be carried out alternately.
- Page 3 Inhalt Content Eck-Element mit Rückwand 2 - 8 Eck-Einlegeboden mit Kleiderstange 9 - 11 Eck-Element ohne Rückwand 12 - 15, 17 - 19 Ausrichten der Korpusseiten 16 Corner element with rear wall 2 - 8 Corner shelf with clothes rail 9 - 11 Corner element without rear wall 12 - 15, 17 - 19 Positioning of the shelving unit 16...
- Page 4 Eck-Element mit Rückwand Corner element with rear wall...
- Page 5 Eck-Element mit Rückwand Corner element with rear wall Holzdübel 8 x 30 mm Wooden dowel 8 x 30 mm pieces 6 Stück /...
- Page 6 Eck-Element mit Rückwand Corner element with rear wall 10 mm...
- Page 7 Eck-Element mit Rückwand Corner element with rear wall Holzdübel 8 x 30 mm Wooden dowel 8 x 30 mm pieces 4 Stück /...
- Page 8 Eck-Element mit Rückwand Corner element with rear wall...
- Page 9 Eck-Element mit Rückwand - Sockelabdeckboden Corner element with rear wall - Base cover panel...
- Page 10 Eck-Element mit Rückwand - Sockelabdeckboden Corner element with rear wall - Base cover panel...
- Page 11 Eck-Einlegeboden mit Kleiderstange Corner shelf with clothes rail Eck-Einlegeboden Corner shelf Senkkopfschraube M4 x 35mm Countersunk screw M4 x 35mm pieces 10 Stück /...
- Page 12 Eck-Einlegeboden mit Kleiderstange Corner shelf with clothes rail Eck-Einlegeboden Corner shelf Bodenträger Holzschraube Shelf holder 3,5 x 17 mm pieces 3 Stück / Wood screw 3,5 x 17 mm pieces 3 Stück /...
- Page 13 Eck-Einlegeboden Corner shelf Bodenträger Holzschraube Shelf holder 3,5 x 17 mm pieces 2 Stück / Wood screw 3,5 x 17 mm pieces 2 Stück /...
- Page 14 Eck-Element ohne Rückwand Corner element without rear wall...
- Page 15 Eck-Element ohne Rückwand Corner element without rear wall Holzdübel 8 x 30 mm Wooden dowel 8 x 30 mm pieces 6 Stück /...
- Page 16 Eck-Element ohne Rückwand Corner element without rear wall Holzdübel 8 x 30 mm Wooden dowel 8 x 30 mm pieces 4 Stück /...
- Page 17 Eck-Element ohne Rückwand Corner element without rear wall...
- Page 18 Ausrichten der Korpusseiten Positioning of the shelving unit Die Stellfüße werden voll eingefahren The adjustable feet are delivered fully geliefert und können bis maximal screwed in; they can be screwed out to 2,0 cm herausgedreht werden. a maximum of 2.0 cm. max.
- Page 19 Eck-Element ohne Rückwand Corner element without rear wall...
- Page 20 Eck-Element ohne Rückwand Corner element without rear wall...
- Page 21 Eck-Element ohne Rückwand Corner element without rear wall Abdeckkappe Cover cap pieces 10 Stück /...
- Page 22 Fortschritt dienen oder eine Verbesserung bedeuten. Irrtümer vorbehalten. Print version. All rights reserved by AN Collection AN Collection reserves the right to make technical changes, especially if they serve progress or represent an improvement. Subject to error.
