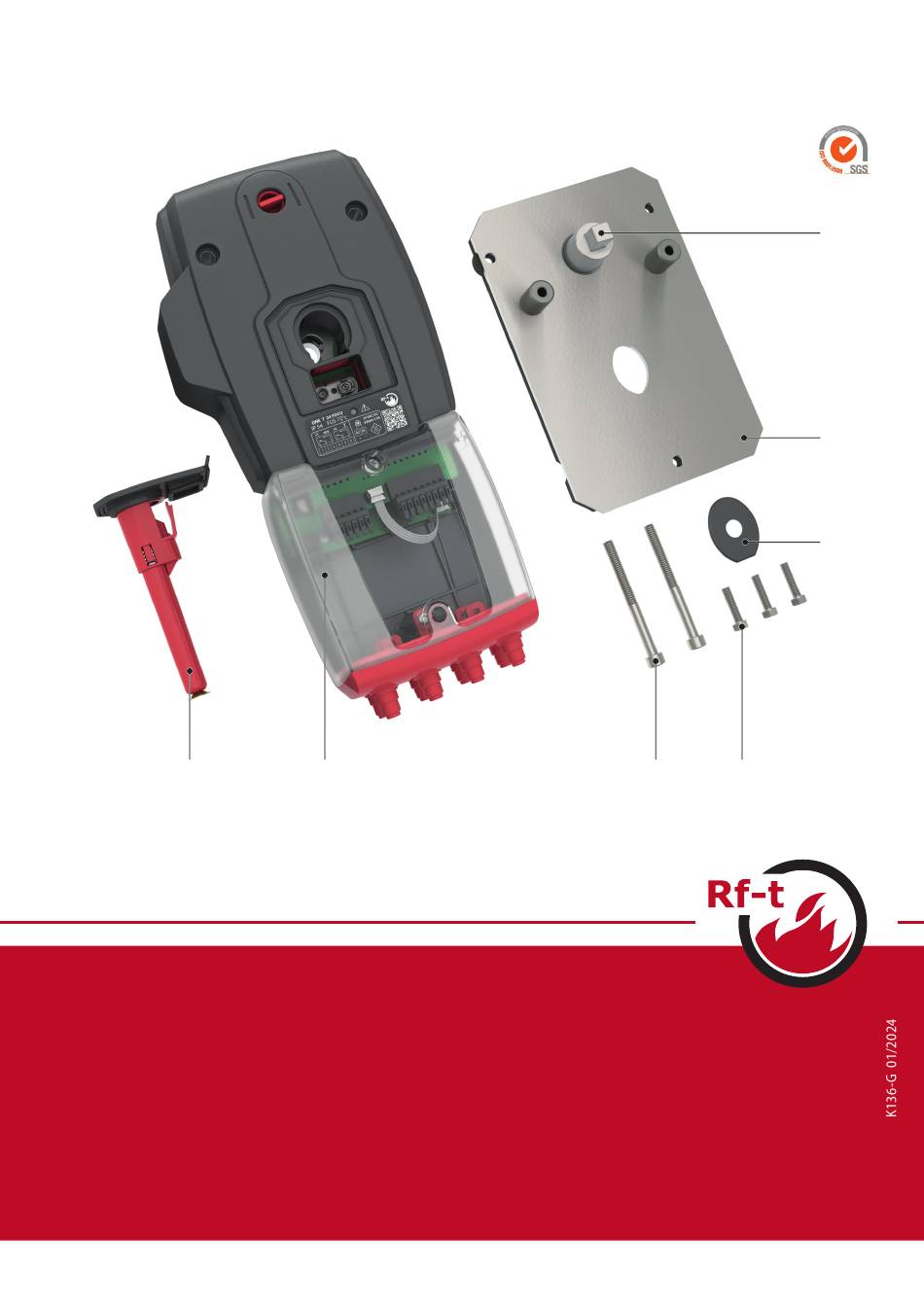

UNIQ
Op afstand bediend evolutief ontgrendelingsmechanisme
Mécanisme de commande évolutif pour commande à distance
Upgradeable operating mechanism for remote control
Rf-Technologies nv - Lange Ambachtstraat 40 - 9860 Oosterzele - België - Tel +32 9 362 31 71 - www.rft.eu - info@rft.eu
1
5
4
3
2
6
Advertisement
Table of Contents
Summary of Contents for Rf-t UNIQ
- Page 1 UNIQ Op afstand bediend evolutief ontgrendelingsmechanisme Mécanisme de commande évolutif pour commande à distance Upgradeable operating mechanism for remote control Rf-Technologies nv - Lange Ambachtstraat 40 - 9860 Oosterzele - België - Tel +32 9 362 31 71 - www.rft.eu - info@rft.eu...
- Page 2 Het UNIQ bedieningsmechanisme is conform NF S 61-937 en werd speciaal ontwikkeld om Rf-t brandkleppen van alle afmetingen eenvoudig vanop afstand te bedienen. De UNIQ kan de brandklep in geopende stand brengen, door manuele bediening of door aanleggen van een spanning op de motoraansluiting (in geval van optie ME). Als er een ontgrendelsignaal (door impuls (VD) of door onderbreking (VM)) op de magneetaansluiting komt, of als de temperatuur in het luchtkanaal 72°C overschrijdt, dan brengt de inwendig...
- Page 3 De eindeloopschakelaars (FDCB) hebben na bediening 1 sec nodig om een stabiele positie te aan te nemen. Wij vestigen uw aandacht op het feit dat de herwapeningsmotoren van onze UNIQ-mechanismen werken in 24 V AC (AC) en DC (DC), en in 48 V alleen in DC. In DC moet de voeding nauwkeuriger "gestabiliseerd" zijn. Met alleen een "gelijkgerichte"...
- Page 4 UNIQ K136-G 01/2024 Op afstand bediend evolutief ontgrendelingsmechanisme Demontage van het mechanisme Type CFTH op Type MANO op Type UNIQ op CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: 1. Ontgrendel het mechanisme. 1. Ontgrendel het bestaande 1. Ontgrendel het mechanisme 2. Schroef de drie...
- Page 5 M6 schroeven. de tekening in het zakje bij de kabelbinders. Op CR2/CU2/CU4/CU2-15 (Stappen 1-2-3 niet in geval van vervanging van UNIQ) 1. Recupereer de oude 2. Monteer de basisplaat in de 4. Monteer de UNIQ op de...
-
Page 6: Présentation Du Produit
Mécanisme de commande évolutif pour commande à distance Présentation du produit Conforme à la NF S 61-937, le mécanisme de commande UNIQ est conçu pour commander simplement et à distance les clapets coupe-feu Rf-t de toutes les dimensions. UNIQ amène la lame du clapet en position d'attente (ouverte) soit manuellement, soit à... - Page 7 Après avoir fonctionné, les contacts de fin de course (FDCB) ont besoin d'une seconde pour reprendre une position stable. Nous attirons votre attention sur le fait que les moteurs de réarmement de nos mécanismes UNIQ fonctionnent en 24V AC (courant alternatif) et DC (courant continu), et en 48V uniquement en DC. En DC, l’alimentation doit être plus précisément «...
- Page 8 K136-G 01/2024 Mécanisme de commande évolutif pour commande à distance Démontage de l'ancien mécanisme Type CFTH sur Type MANO sur Type UNIQ sur CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: 1. Déclenchez le mécanisme. 1. Déclenchez le mécanisme en 1. Déclenchez le mécanisme en 2.
- Page 9 Sur CR2/CU2/CU4/CU2-15 (Etapes 1-2-3 pas nécessaires en cas de remplacement d'un mécanisme UNIQ) 1. Récupérez les levier de 2. Montez la platine de base sur 4. Montez le mécanisme sur la commande, vis et rondelle de le tunnel avec les 3 vis fournies.
-
Page 10: Product Presentation
Compliant with NF S 61-937, the UNIQ operating mechanism is designed to remotely operate Rf-t fire dampers of all sizes. UNIQ moves the damper blade into its stand-by position (open) either manually or remotely by powering the motor (option ME). When a trigger signal is sent to the magnet (impulse if VD / interruption if VM) or when the temperature in the duct exceeds 72°C, the internal... - Page 11 After operation, the end-of-range switches (FDCB) need 1 second to take a stable position. We draw your attention to the fact that the reset motors of our UNIQ mechanisms operate in 24V AC (AC) and DC (DC), and in 48V only in DC. In DC, the power supply must be more precisely "stabilised". A "rectified" power supply only will not allow...
- Page 12 UNIQ K136-G 01/2024 Upgradeable operating mechanism for remote control Dismantle the old mechanism Type CFTH on Type MANO on Type UNIQ on CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: CR2/CU2/CU4/CU2-15: 1. Unlock the existing mechanism. 1. Unlock the existing mechanism 1. Unlock the mechanism by 2.
- Page 13 On CR2/CU2/CU4/CU2-15 (Steps 1-2-3 not necessary when replacing a UNIQ mechanism) 1. Retrieve the operating arm, 2. Fasten the base plate with the 3 4. Fasten the UNIQ on the damper bolt and washer of the old supplied screws.
