AVE domina pro 44XAB-LI Quick Start Manual

44XAB-LI
LETTORE INTERNO AVEBUS
L'articolo 44XAB-LI è un lettore di carte transponder (RFID MIFARE). Questo articolo deve essere posizionato all'interno del
locale, per consentire la gestione della presenza. È in grado di gestire autonomamente le proprie uscite ed i propri ingressi
e di gestire le funzioni di base anche in modalità Stand-Alone. Viene implementata sia la parte di comunicazione (phisical +
data-link layer) che la parte di applicazione di un punto AveBUS. La parte applicativa rileva i dati contenuti nei frame AveBUS
ricevuti dal data-link layer e pilota nel modo specifico, selezionato tramite opportune funzioni, le uscite. Alimentato dalla linea
ausiliaria, è realizzato in un contenitore da tre moduli del Sistema 44 ed è meccanicamente ed esteticamente compatibile con
tutti gli altri dispositivi dello stesso sistema.
Caratteristiche tecniche (con riferimento alla fig.1)
Meccanica
• Contenitore:
• Grado di protezione:
• Sporgenza max dal filo-frutti:
• Compatibile con tutti gli elementi del Sistema 44
Connessioni
• Morsettiere:
• Spelatura isolante:
• Vite:
• Coppia di serraggio:
• Capacità:
• Imbocco:
Bus (M1):
• Morsettiera:
• Morsetto +:
• Morsetto -:
Vaux (M2):
• Morsettiera:
• Morsetto +:
• Morsetto -:
Ingressi e uscita ausiliaria (M3)
• Morsettiera:
• Morsetto 3:
• Morsetto 4:
• Morsetto 5:
• Morsetto 6:
• Morsetto 7:
Carico (M4):
• Morsettiera:
• Morsetto 1:
• Morsetto 2:
Condizioni climatiche
• Temperatura e Umidità Relativa di riferimento: 25 °C UR 65%
• Campo Temp. Ambientale di Funzionamento:
• Umidità Relativa Massima:
• Altitudine max:

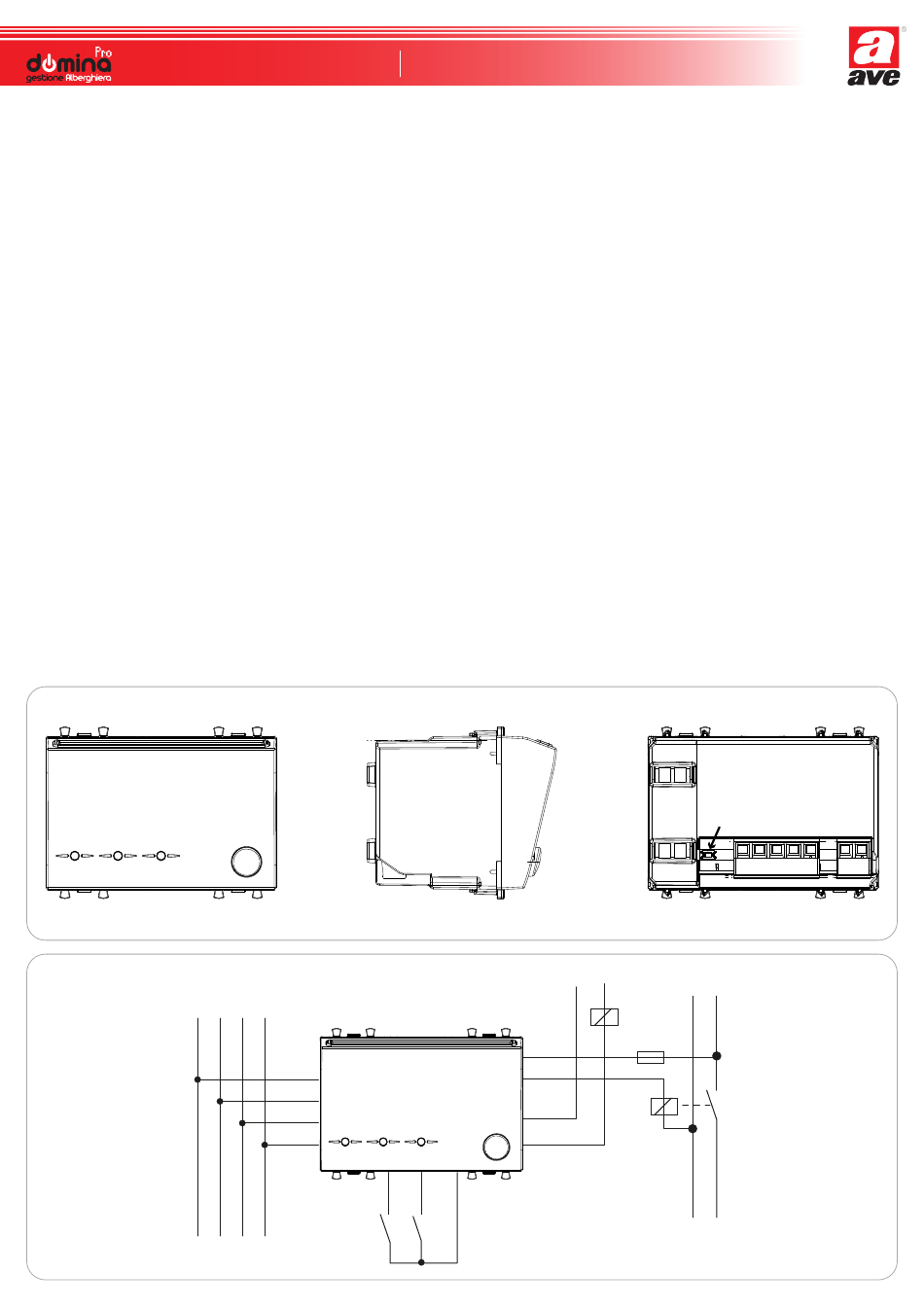

Fig. 1
L4
L3 L2 L1
Fig. 2
BUS
+
3 moduli Sistema 44 (67,5 l x 45 h x 55,5 p) mm
IP40 quando installato nel rispettivo supporto da parete o da incasso
9 mm
estraibili a staffa 10 A 250 V~
5 mm
testa per cacciavite a taglio 3 x 1 mm
0,5 Nm
0,05 mm2 ÷ 2,5 mm2 (23 ÷ 14 AWG) rigido o flessibile
2 mm x 2,5 mm
2 poli verde con indicazione polarità
positivo BUS
GND (negativo BUS)
2 poli verde con indicazione polarità
positivo alimentazione ausiliaria
GND (negativo alimentazione ausiliaria)
5 poli nera
contatto NA libero da potenziale
contatto NA libero da potenziale
Ingresso 1
Ingresso 2
Riferimento ingressi
2 poli nera
contatto NA libero da potenziale
contatto NA libero da potenziale
da -10 °C a +50 °C
90% a 35 °C
2000 m s.l.m.
P1
AUX
+
+
-
+
-
5
IN1 IN2
ITA
Parametri AveBUS
Alimentazione ausiliaria
Tensione nominale:
Variazione ammessa:
Assorbimento @ 12 Vcc:
Assorbimento @ 12 Vca:
Attuatore carico
Carico ohmico (cosφ 1):
Carico incandescente:
Carico motore:
Carico fluorescente rifasato:
Carico trasformatore ferromagnetico:
Carico trasformatore elettronico:
Protezione da corto-circuito
Deve essere garantita dalla presenza di un fusibile installato a monte del contatto d'uscita: calibro T2AH.
Uscita ausiliaria
Carico ohmico (cosφ 1):
Carico induttivo:
Pulsante (P1)
Il pulsante ha diverse funzioni in base allo stato operativo del lettore anche se, in modalità di funzionamento normale, ha la
funzione di attivare la segnalazione di non disturbare, qualora sussistano tutte le condizioni che abilitano questa procedura.
Questo pulsante viene utilizzato, in associazione con i LED, anche per eseguire alcune operazioni durante la fase di
programmazione delle carte e/o di configurazione del lettore (scelta del tipo di carta da generare).
Per la descrizione delle funzioni fare riferimento al manuale presente sul sito www.ave.it.
Pulsante di programmazione (P2)
Accessibile sul retro del prodotto, adiacente ai morsetti d'ingresso. Una breve pressione pone il dispositivo in programmazione.
Configurazione e messa in funzione
Per la configurazione e la messa in funzione del dispositivo fare riferimento al manuale presente sul sito www.ave.it.
Regole di Installazione e Manutenzione
L'installazione e la manutenzione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti
l'installazione e la manutenzione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
- Prima di operare sull'impianto togliere tensione agendo sull'interruttore generale.
- Il presente dispositivo è conforme alla norma di riferimento, in termini di sicurezza elettrica, quando è installato nel relativo
contenitore.
- Se il presente dispositivo viene utilizzato per scopi non specificati dal costruttore, la protezione fornita potrebbe essere
compromessa.
44xAB-LI
1
2
3
4
6 7
12 Vca/cc
10.5 V ÷ 14 V
35 mA (medio in standby)
92 mA (medio con 2 relè + 3 LED ON)
170 mA (di picco con 1 relè ON)
130 mA
(medio in standby)
RMS
252 mA (medio con 2 relè + 3 LED ON)
RMS
380 mA (di picco con 1 relè ON)
RMS
2A @ 250V~ / 5A @ 30Vcc
2A @ 250V~
2A @ 250V~
1A @ 250V~
1A @ 250V~
1A @ 250V~
2A @ 24 V~
1A @ 24 V~
M1
P2
M2
12V~
230V~
N
T2AH
International Trademark
registration n°
327040 - 942905 - 330600
M3 M4
