Summary of Contents for iB-ER PROSTHETIC VAC-100
- Page 1 INSTRUCTIONS FOR USE GEBRAUCHSANWEISUNG IFU CODE : 21 VAC-100 Active Vacuum Unit Aktiver Vakuum Adapter...
- Page 2 Fig.1 Connection Type: Pyramid Receiver & Tube Clamp Abb. 1 Verbindungstyp: Pyramidenaufnahme & Rohrklemmung 15 Nm Secured screw. Do not open or adjust! Gesicherte Schraube. Nicht lösen oder verändern! 12 Nm...
- Page 3 Fig. 2 Abb. 2 Fig. 3 Abb. 3...
-
Page 4: Table Of Contents
INFORMATION Last Update: 27-02-2023 Please read this document carefully before using the product. Instruct the user in the appropriate and safe use of the product. Follow the safety instructions to abstain injuries and damage to the product. ... -
Page 5: Description And Functions

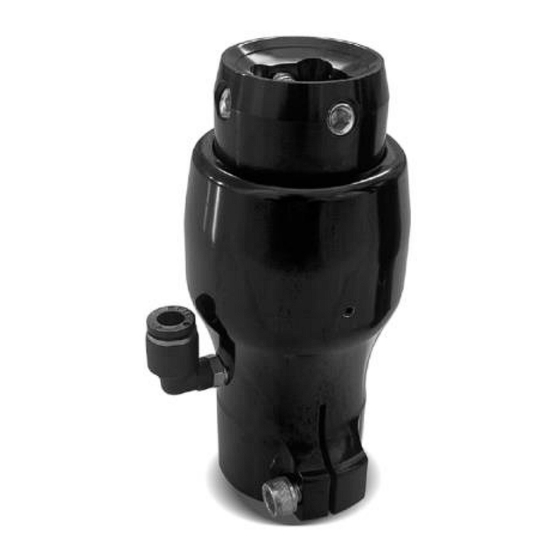

1. Description and Functions The Vac-100 adapter has been specially created to provide a vacuum inside of the prosthetic socket, to increase the grabbing and prevent any pistoning movement. Vac-100 adapters are active vacuum adapters, which generate a vacuum with every step of the user. - Page 6 Important Tip 1 The Vac-100 Vacuum adapter comes in totally adjusted position and vacuum value is set by the fabrication (≈ - 0.5 Atm). Therefore, it doesn’t require any special adjustment to provide vacuum pressure.
-
Page 7: Care & Cleaning
4. Care & Cleaning The vacuum hose should be de-attached at least every 3 months and should be gently cleaned with water. Any visible particle in the hose or socket connector (on the socket), should be removed to provide a stable airflow. -
Page 8: Scope Of Delivery
7. Scope of Delivery Reference Title Quantity Number Instructions for use Code 21 Active Vacuum Unit VAC-100 Vacuum Hose Ø 6 x 770 mm t: 1 mm VAC100-16 Plastic Socket Connector VAC100-09 Screws are included in the Vacuum Unit. 8. General Safety Instructions CAUTION! To avoid the risk of injury and product damage, do not use for longer than the service life of the product. - Page 9 Duration After The Product IB-ER Invoice Date VAC-100-30 18 Months This warranty covers on only replacement and repair of failed product after assemblies performed by qualified individuals and competent institutions. This warranty is not applicable in case of following points: •...
- Page 10 INFORMATION Letztes Update: 27-02-2023 Bitte lesen Sie vor Verwenden des Produkts dieses Dokument sorgfältig durch. Weisen Sie den Benutzer in den sachgemäßen und sicheren Gebrauch des Produkts ein. Beachten Sie die Sicherheitshinweise, um Verletzungen und Schäden am Produkt zu vermeiden. ...
-
Page 11: Beschreibung Und Funktion
1. Beschreibung und Funktion Der Vac-100-Adapter wurde speziell entwickelt, um Unterdruck im Inneren des Prothesenschaftes zu erzeugen. Damit wird die Haftung verstärkt und jegliche Hubbewegung verhindert. Vac-100-Adapter sind aktive Vakuumadapter, die bei jedem Schritt des Benutzers ein Vakuum erzeugen. Es wird Unterduck von bis zu -0,5 Atm bei nur 8 - 10 Schritten des Benutzers erzeugt. - Page 12 Es ist wichtig, die Oberfläche um die Verbindung leicht anzuschleifen, um die Haftung des Klebers zu erhöhen. Wichtiger Hinweis 1 Der Vac-100-Vakuumadapter wird ab Werk so geliefert, dass keine weitere Einstellung notwendig ist (max. Unterdruck ≈ - 0,5 Atm). Daher ist keine besondere Einstellung erforderlich, um Unterdruck zu erzeugen.
-
Page 13: Pflege & Reinigung
Drehmoment von 12 Nm an (Abb. 1). • Für die endgültige Montage sichern Sie die Schrauben mit der bevorzugten Loctite Schraubensicherung. • Den Adapter nicht schmieren oder fetten. 4. Pflege & Reinigung Der Vakuumschlauch sollte mindestens alle 3 Monate abgenommen und vorsichtig mit Wasser gereinigt werden. -
Page 14: Lieferumfang
7. Lieferumfang Bezeichnung Anzahl Referenznummer Gebrauchsanweisung Code 21 Adapter mit aktivem Vakuum VAC-100 Vakuumschlauch Ø 6 x 770 mm t: 1 mm VAC100-16 Plastikschaftverbindungsstück VAC100-09 Schrauben sind in dem Vakuumadapter inkludiert. 8. Allgemeine Sicherheitshinweise WARNUNG! Um das Risiko von Verletzungen und Produktschäden zu vermeiden, verwenden Sie das Gerät nicht länger als die Lebensdauer des Produkts. - Page 15 Laufzeit nach dem Produkt IB-ER-Rechnungsdatum VAC-100-30 18 Monate Diese Garantie deckt nur den Ersatz und die Reparatur von defekten Produkten nach der Montage ab, die von qualifizierten Personen und kompetenten Institutionen durchgeführt wurden. Diese Garantie ist nicht anwendbar im Falle der folgenden Punkte: •...
- Page 16 İB-ER Makina A.Ş Selvilitepe Mah. Kemalpasa Yolu Cad. İBER Blok No:20/2 Turgutlu-Manisa / Turkey Phone : +90 (236) 312 32 00 : +90 (236) 312 32 06 info@ib-er.com www.ib-er.com...
