Frabox VASTO Mounting Instructions

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Paketkastenanlage VASTO
Parcel box system VASTO
ALLGEMEINE HINWEISE / GENERAL INFORMATION
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. / Please check the delivery for
completeness and perfect condition before starting assembly.
TIPP! Türen selbst ganz einfach ausrichten! / TIP! Align doors yourself very easily!
Durch den Transport und bei der Montage können sich die Briefkastentüren geringfügig verschieben. Bei Bedarf sind diese ganz einfach
durch das Lösen der Muttern an den Scharnieren, das Ausrichten der Tür und anschließendes Festziehen der Muttern wieder in den kor-
rekten Ausgangszustand zu bringen. / During transport and installation, mailbox doors may move slightly. If necessary, these can be easily
restored to their correct initial position by simply loosening the nuts on the hinges, aligning the door and then tightening the nuts.
MITGELIEFERTES ZUBEHÖR / ACCESSORIES SUPPLIED
1
Dübel
Dowels
WAS SIE ZUR MONTAGE BENÖTIGEN / TOOLS REQUIRED FOR MOUNTING
Maul- oder Ringschlüssel Größe 10
Open-end or ring spanner size 10
VORBEREITUNG DES FUNDAMENTS / FOUNDATION PREPARATION

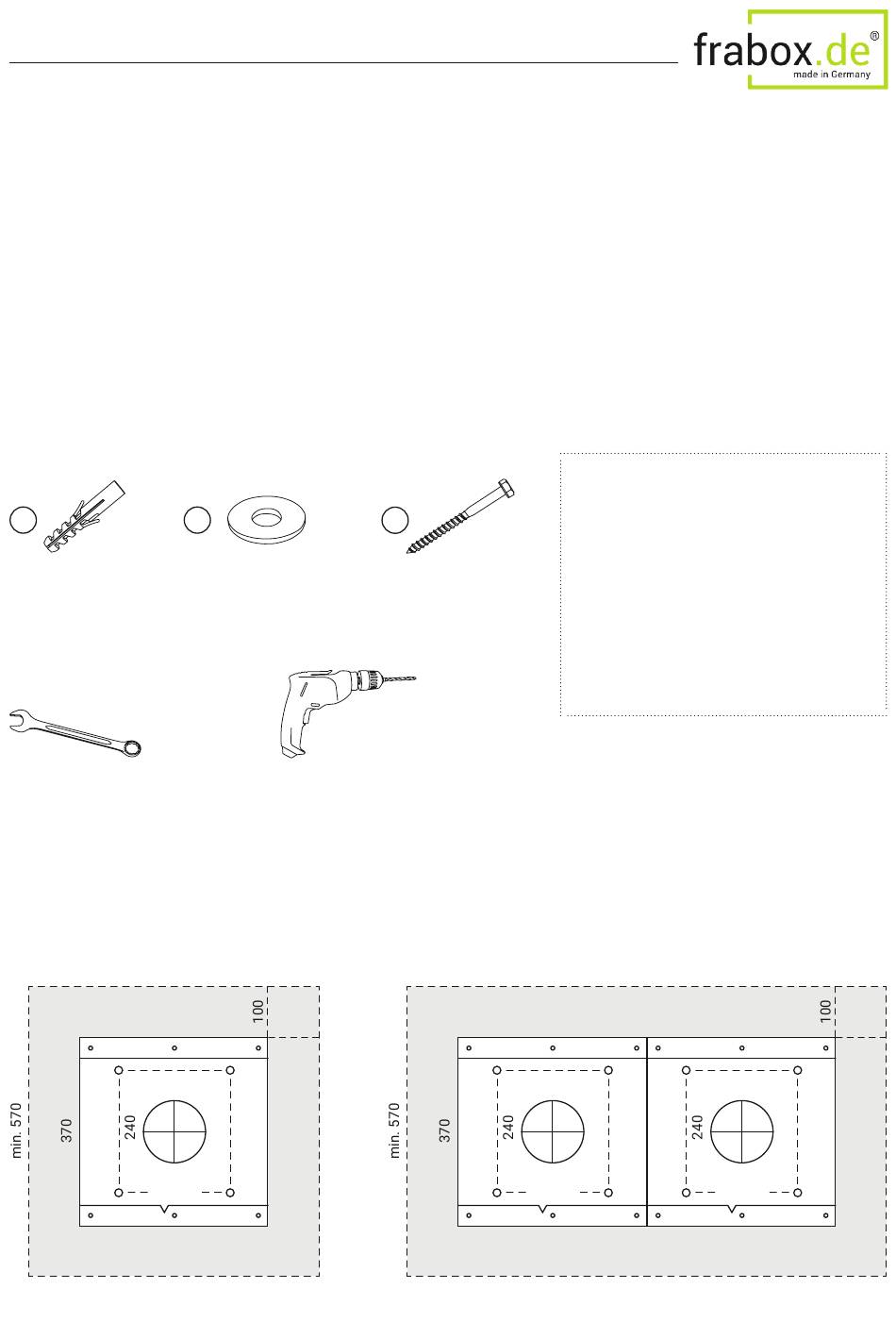

Bereiten Sie gemäß der benötigten Maße das Fundament für die Paketanlage vor (Angaben in mm). / Prepare the foundation for the
parcel box unit according to the required dimensions (measurements in mm).
einspaltige Anlagen
single-column systems
min. 570
370
220
Sockel
Base
Fundament
Foundation
2
Unterlegscheiben
Washers
Bohrmaschine
Drilling machine
100
ø 14
3
Sechskantschrauben
Hexagon screws
zweispaltige Anlagen
two-column systems
220
Sockel
Base
Beachten Sie, dass die Wahl des Befesti-
gungsmaterials vom Untergrund abhängig
ist. Das hier beigelegte Montagemate-
rial ist für ein Betonfundament normaler
Festigkeitsklas se (z. B. Zement estrich)
vorgesehen. Montagematerial für andere
Untergründe ist selbst zu beschaffen. /
Note that the choice of mounting material
depends on the substrate. The mounting ma-
terial enclosed here is intended for a concre-
te foundation of normal strength class (e.g.
cement screed). Mounting material for other
sub strates must be procured by yourself.
min. 940
740
220
Sockel
ø 14
Base
Fundament
Foundation
100
ø 14
