BEDIENUNGSANLEITUNG
DE
INSTRUCTION MANUAL
GB
BIOSCIENCE 40x-1000x
Trinokulares Durchlichtmikroskop
Trinocular transmitted light microcope
Art. No. 5750600

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5750600 and is the answer not in the manual?

Questions and answers

Summary of Contents for Bresser 5750600

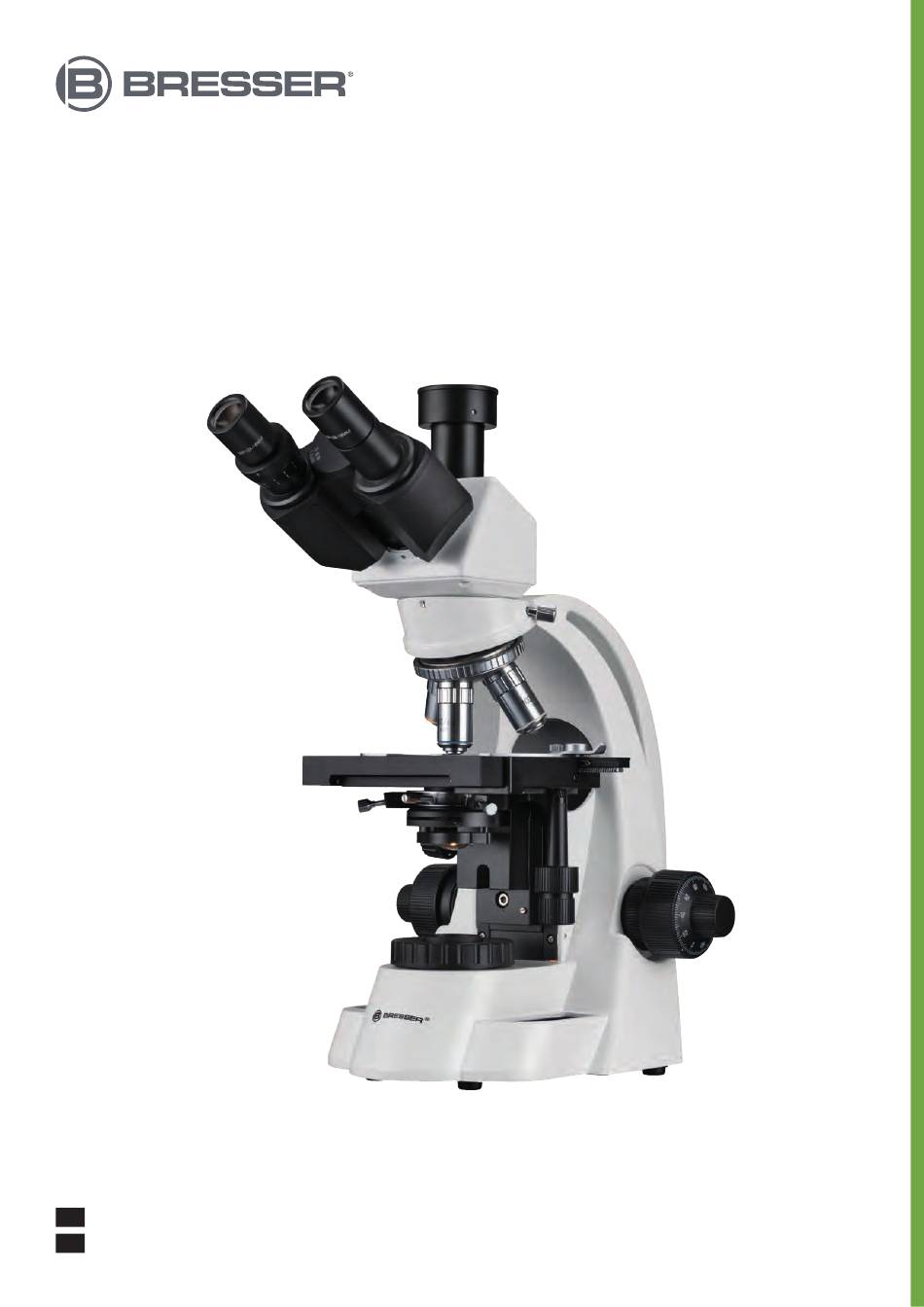

  • Page 1 BIOSCIENCE 40x-1000x Trinokulares Durchlichtmikroskop Trinocular transmitted light microcope Art. No. 5750600 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL...
  • Page 2 Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/P5750600 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms RECYCLAGE (TRIMAN/FRANCE) BEDIENUNGSANLEITUNG ....3...
  • Page 3: Table Of Contents

    INHALT IMPRESSUM ............................... 4 GÜLTIGKEITSHINWEIS ..........................4 ÜBER DIESE BEDIENUNGSANLEITUNG ....................4 1. ALLGEMEINE WARNHINWEISE ......................4 2. LIEFERUMFANG............................. 5 3. STANDORTWAHL & AUFBAU ........................ 5 4. PRODUKT-DESIGN BIOSCIENCE 40-1000X TRINOKULARES MIKROSKOP ........6 5. MIKROSKOPEINSTELLUNGEN ......................8 6. DAS BELEUCHTUNGSPRINZIP NACH KÖHLER ...................10 7.
  • Page 4: Impressum

    IMPRESSUM Bresser GmbH, Gutenbergstr. 2, 46414 Rhede, Deutschland www.bresser.de Bei etwaigen Gewährleistungsansprüchen oder Serviceanfragen beachten Sie bitte die Informationen zu „Garantie“ und „Service“ in dieser Bedienungsanleitung. Wir bitten um Ihr Verständnis, dass unaufgeforderte Rücksendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten.
  • Page 5: Lieferumfang

    VERLETZUNGSGEFAHR! Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leichte bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen. • Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf! •...
  • Page 6: Produkt-Design Bioscience 40-1000X Trinokulares Mikroskop

    4. PRODUKT-DESIGN BIOSCIENCE 40-1000X TRINOKULARES MIKROSKOP 4.1. VORDER-/SEITENANSICHT •• •• •• ➊ ➊ ⓴ ⓳ ➑ ➒ ➑ ➋ ➌ ➍ ➎ ➏ ➐ ➐ ⓲ ➓ ⓫ ⓫ ➐ ⓱ ⓬ ⓯ ⓰ ⓭ ⓮ Abb. 1a: Komponenten am Bioscience 40-1000x Trinokularen Mikroskop Vorder-/Seitenansicht. AUSSTATTUNG 1.
  • Page 7 4.2. RÜCKSEITENANSICHT Beleuchtung: 12V/30 W Halogen 230V Netzteil (12V / 3,3A) •• •• •• •• •• •• •• Abb. 1b: Komponenten am Bioscience 40-1000x Trinokularen Mikroskop Rück-/Seitenansicht. AUSSTATTUNG 23. Ein/Aus-Schalter, Dimmer 27. Linker Grobfokussiertrieb (Grobtrieb) 24. Netzanschlussbuchse 28. Linker Feinfokussiertrieb (Feintrieb) 25.
  • Page 8: Mikroskopeinstellungen

    5. MIKROSKOPEINSTELLUNGEN NETZVERBINDUNG HERSTELLEN Zur Inbetriebnahme wird zunächst der Hohlstecker (1) des mitgelieferten Netzteils (12V/3,3A) (2) in die Netzanschlussbuchse (3) auf der Rückseite des Mikroskops gesteckt. Anschließend wird der Netzstecker (4) des Netzteils in eine geeignete Steckdose (5) (max. 230V) gesteckt. BELEUCHTUNG REGULIEREN Drehen Sie den Ein/Aus-Schalter, Dimmer (6) nach unten in Richtung der breiten Balkenmarkierung, um die Beleuchtung einzuschalten.
  • Page 9 PRÄPARAT FOKUSSIEREN Danach bringen Sie das Präparat in den Fokus und stellen die Bildschärfe ein (fokussieren). Das Mikroskop besitzt einen koaxialen Grob- und Feinfokussiermechanismus. Drehen Sie den Grobtrieb (1), um den Objekttisch (Kreuztisch) anzuheben oder abzusenken. Über den Feintrieb (2) können Sie die Bildschärfe sehr feinfühlig und genau einstellen können.
  • Page 10: Das Beleuchtungsprinzip Nach Köhler

    6. DAS BELEUCHTUNGSPRINZIP NACH KÖHLER Diese spezielle Anordnung bietet eine gleichmäßig helle, kontrastreiche und reflexfreie Beleuchtung der zu untersuchenden Probe. Damit wird die Leistungsfähigkeit der Mikroskopoptik voll ausgenutzt und empfindliche Proben werden gleichzeitig vor übermäßiger Lichteinstrahlung geschützt. Die Köhlersche Beleuchtung stellt daher im wissenschaftlichen Arbeiten und in der Mikrofotografie den Standard dar und ist mit der fest eingebauten Leuchtfeldblende und dem höhenverstellbaren und zentrierbaren Abbe-Kondensor (numerische Apertur 1,25;...
  • Page 11: Verwendung Von Ölimmersion

    6.2. APERTURBLENDE (KONDENSORBLENDE) Die Aperturblende (Kondensorblende) bestimmt die numerische Apertur des Beleuchtungssystems und gleichzeitig das Auflösungsvermögen des Mikroskops. Sie dient dem Einstellen von Kontrast, Bildauflösung und Schärfentiefe. Das Schließen der Aperturblende erhöht die Schärfentiefe. ➊ ➋ Die Aperturblende (Kondensorblende) (1) wird mithilfe des Aperturblenden- Hebels (2) geöffnet oder geschlossen.
  • Page 12: Lampenwechsel

    8. LAMPENWECHSEL a) Drehen Sie den Ein/Aus-Schalter, Dimmer (1) in Richtung "OFF" bis Sie ein Klicken hören. Ziehen Sie danach den Stecker des Netzteils ➑ aus der Steckdose. Ziehen Sie zuletzt den Hohlstecker (2) aus der Netzanschlussbuchse (3) auf der Rückseite des Mikroskops. b) Neigen Sie das Mikroskop vorsichtig, lösen Sie die Befestigungsschraube (4) der Bodenklappe (5), die die Lampenhalterung trägt und sich am Mittelteil der Mikroskop-Unterseite befindet.
  • Page 13: Reinigung/Wartung/Transport

    9. REINIGUNG/WARTUNG/TRANSPORT Im Falle einer längeren Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten unterbrechen Sie die Stromzufuhr, indem Sie den Netzstecker ziehen. Demontieren Sie auswechselbare optische Elemente (z. B. Objektive, Okulare usw.) vor der Reinigung. Der Objektivrevolver, der Grob-/Feinfokussiermechanismus und der Kondensor sind präzise konstruiert und aufeinander abgestimmt.
  • Page 14: Garantie

    Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. www.bresser.de/garantiebedingungen 13. CE-KONFORMITÄTSERKLÄRUNG Eine „CE-Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der CE-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/5750600/CE/5750600_CE.pdf...
  • Page 15 TABLE OF CONTENT IMPRINT ..............................16 VALIDITY NOTE ............................16 ABOUT THIS INSTRUCTION MANUAL ....................16 1. GENERAL WARNINGS ..........................16 2. SCOPE OF DELIVERY ..........................17 3. CHOICE OF LOCATION & SETUP ......................17 4. PRODUCT DESIGN BIOSCIENCE 40-1000X TRINOCULAR MICROSCOPE .........18 5. MICROSCOPE SETTINGS ........................20 6.
  • Page 16: Imprint

    IMPRINT Bresser GmbH, Gutenbergstr. 2, 46414 Rhede, Germany www.bresser.de In the event of any warranty claims or service enquiries, please refer to the "Warranty" and "Service" sections of these operating instructions. We ask for your understanding that unsolicited returns cannot be processed.
  • Page 17: Scope Of Delivery

    accessories and tools in a place inaccessible to children! • Keep chemicals and liquids out of reach of children! Don't drink! Clean hands thoroughly under running water after use. In case of accidental contact with eyes or mouth, rinse with water. In case of complaints, consult a doctor immediately and show the substances.
  • Page 18: Product Design Bioscience 40-1000X Trinocular Microscope

    4. PRODUCT DESIGN BIOSCIENCE 40-1000X TRINOCULAR MICROSCOPE 4.1. FRONT/SIDE VIEW •• •• •• ➊ ➊ ⓴ ⓳ ➑ ➒ ➑ ➋ ➌ ➍ ➎ ➏ ➐ ➐ ⓲ ➓ ⓫ ⓫ ➐ ⓱ ⓬ ⓯ ⓰ ⓭ ⓮ Fig. 1a: Components on the Bioscience 40-1000x trinocular microscope front/side view. EQUIPMENT 1.
  • Page 19 4.2. BACK VIEW illumination: 12V/30 W halogen 230V power supply unit (12V / 3.3A) •• •• •• •• •• •• •• Fig. 1b: Components on the Bioscience 40-1000x trinocular microscope front/side view. EQUIPMENT 23) ON/OFF switch, dimmer 26. Limit knob (up-stop) 24) mains connection socket 27.
  • Page 20: Microscope Settings

    5. MICROSCOPE SETTINGS ESTABLISH MAINS CONNECTION To start up the microscope, first insert the hollow plug (1) of the supplied power supply unit (12V/3.3A) (2) into the mains connection socket (3) on the back of the microscope. The mains plug (4) of the power supply unit is then plugged into a suitable mains socket (5) (max.
  • Page 21 FOCUSING THE SPECIMEN Next, bring the specimen into focus and adjust the image sharpness (focus). The microscope has a coaxial coarse and fine focusing mechanism. Turn the coarse focusing knob (1) to raise or lower the stage (cross table). Use the fine focusing knob (2) to make sensitive and precise adjustments to the image sharpness.
  • Page 22: Illumination Principle According To Koehler

    6. ILLUMINATION PRINCIPLE ACCORDING TO KOEHLER This special technology ensures uniformly bright, high-contrast and reflection-free illumination of the sample to be examined. In addition to making full use of the microscope optics, it also protects sensitive samples from excessive light irradiation.
  • Page 23: Use Of Oil Immersion

    6.2. APERTURE DIAPHRAGM (CONDENSER DIAPHRAGM) The aperture diaphragm (condenser diaphragm) determines the numerical aperture of the illumination system as well as the resolution of the microscope. It is used to set the contrast, image resolution and depth of field. Closing the aperture diaphragm increases the depth of field. ➊...
  • Page 24: Replacing The Lamp

    8. REPLACING THE LAMP a) Turn the ON/OFF switch, dimmer (1) in the "OFF" direction until you hear a click. Then disconnect the mains plug of the power supply unit from the ➑ mains socket. Finally, pull the hollow plug (2) out of the mains connection socket (3) on the back of the microscope.
  • Page 25: Cleaning/Maintenance/Transport

    9. CLEANING/MAINTENANCE/TRANSPORT During long breaks, and before carrying out any maintenance and cleaning work, disconnect the power supply by unplugging the mains plug. Remove all interchangeable optical elements (e.g. objectives, eyepieces, etc.) before cleaning. The nosepiece, the coarse/fine focusing mechanism and the condenser are precisely designed and calibrated to work together.
  • Page 26: Warranty

    The regular warranty period is 2 years and begins on the day of purchase. To benefit from an extended voluntary warranty period as indicated on the gift box, registration on our website is required. You can view the full warranty conditions and information on warranty extensions and services at www.bresser.de/warranty_terms www.bresser.de/warranty_terms 13.
  • Page 27 (de preferencia por e-mail). Telephone*: +44 1342 837 098 e-mail: servicio.iberia@bresser-iberia.es BRESSER UK Ltd. Teléfono*: +34 91 67972 69 Suite 3G, Eden House Enterprise Way BRESSER Iberia SLU Edenbridge, Kent TN8 6HF Great Britain c/Valdemorillo,1 Nave B *Number charged at local rates in the UK (the amount you will P.I.
  • Page 28 NOTIZEN / NOTES...
  • Page 29 NOTIZEN / NOTES...
  • Page 30 Bresser GmbH Bresser UK Ltd. Gutenbergstraße 2 Suite 3G, Eden House 46414 Rhede · Germany Enterprise Way Edenbridge, Kent TN8 6HF www.bresser.de Great Britain @BresserEurope     ��    ...
