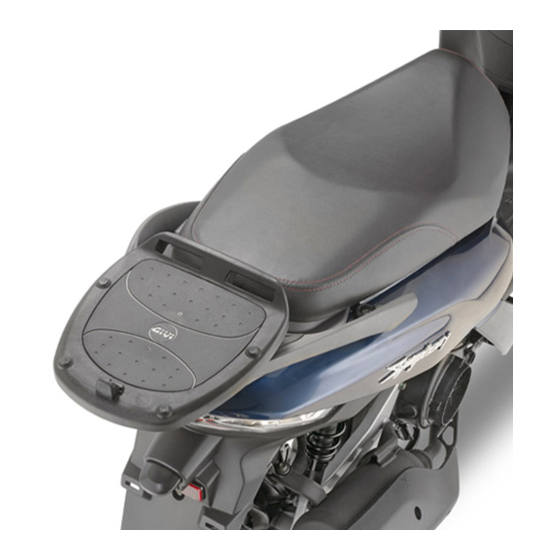

GIVI SR7061 Mounting Instructions

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
SYM FIDDLE 125 Euro 5(2020) / SYM SYMPHONY 125 Euro 5(2020)
N° Descrizione-Description
Supporto - Support - Support
1
Halterung - Soporte – Apoio
Vite - Screw - Vis - Schraube
2
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
3
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
4
Tornillo - Parafuso
Rondella - Washer
5 Rondelle - Scheibe
Arandela – Arruela
Distanziale - Spacer
6 Entretoise - Distanzstueck
Distanciador – Espaçador
Distanziale - Spacer
7 Entretoise - Distanzstueck
Distanciador – Espaçador
Dado - Bolt - Ecrou
8
Mutter - Tuerca – Porca
Dado a gabbia - Cage nut
9
Écrou cage - Tuerca jaula
Halterung für Mutter - Porca especial
Componenti Originali - Original Parts
10
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi Nel Kit Viteria Della Piastra
Components Included In The Fitting Kit Of The Plate
Pièces Inclues Dans Le Kit De Vis De La Platine
11
Die Einzelnen Teile Sind Bei Montagekit Der Platte Enthalten
Despieces Incluidos En El Kit De Anclajes De La Parrilla
Explodiu Incluído No Kit As Âncoras Da Grelha
©Copyright 14/11/2020LF-Rev00
SR7061 - SR7061
Caratteristiche-Features
-
TSP M6X50
TSP M6X40
TCE M6X20
Foro Ø6mm
Ø16x32 Foro 8,5mm
Ø16x26 Foro 8,5mm
Dado Autobloccante M6 (H.8mm)
-
-
-
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Codice-Code Quantità-Quantity
GL4557V
650TSP
640TSP
620TCE
6RON
C16L32F8,5T
C16L26F8,5T
6DADIAU
6DADIGB
-
-
1
2
2
4
4
2
2
4
4
-
-
1/8
