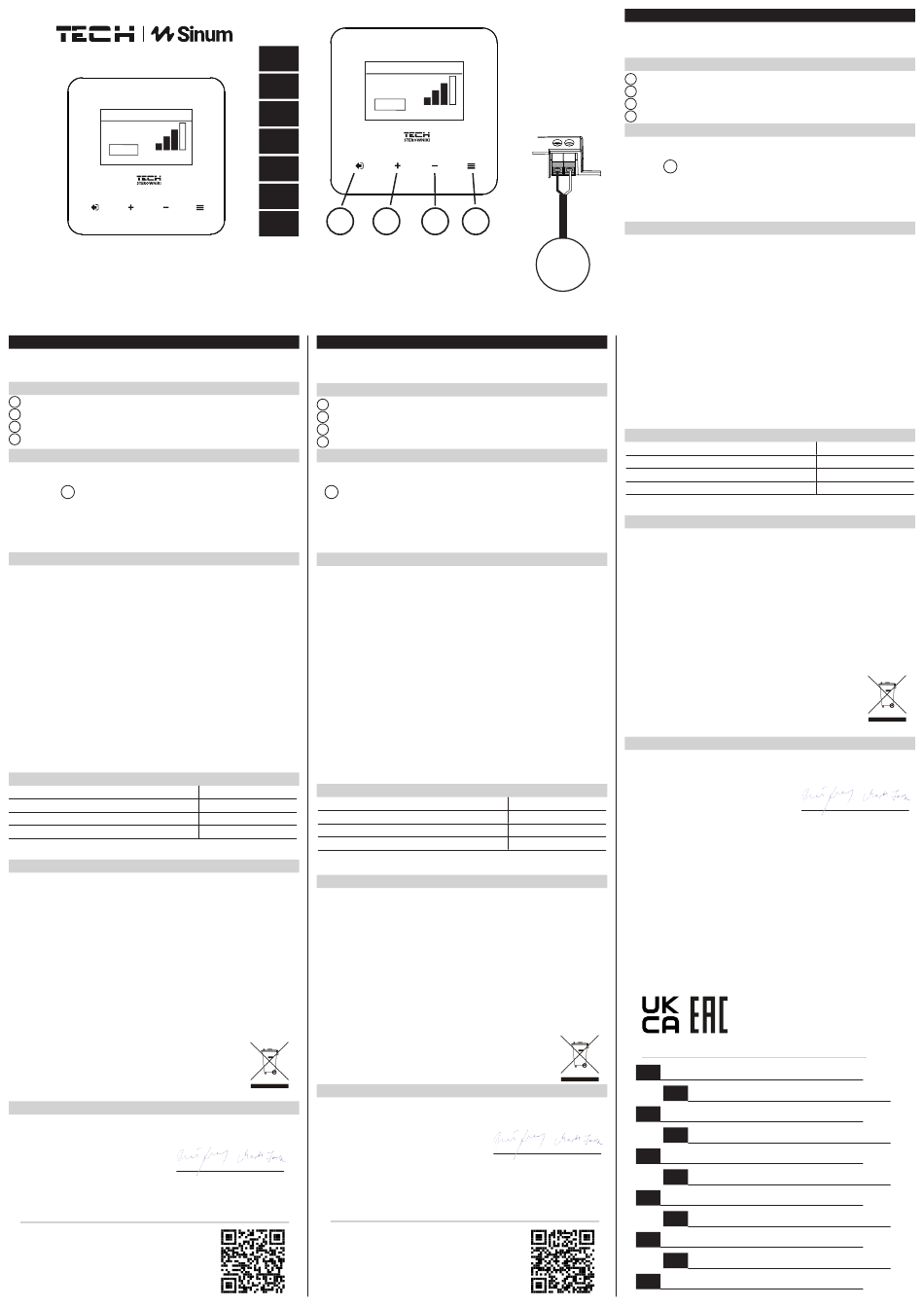

TECH Sinum EX-01 Quick Start Manual

polaczono
Nazwa sieci:
Tech_WiFi
Aktywna
Sygnal
EX-01
www.sinum.eu
PL
EX-01 to urządzenie służące do rozszerzania zasięgu sygnału urządzeń peryferyjnych
względem Centrali Sinum. Zbiera informacje od urządzeń i przesyła je przez Wi-Fi do
Centrali Sinum.
Opis
1 - Powrót / Zmiana widoku ekranu (Wifi lub pogoda)
- Plus / W górę
2
- Minus / W dół
3
4 - Menu / Zatwierdź
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia.
W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Moduły
systemowe > + . Następnie w menu urządzenia kliknąć Rejestracja. Po prawidłowo
przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat.
Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia.
UWAGA! Aby możliwa była rejestracja EX-01 w Centrali Sinum, oba urządzenia
muszą być połączone z tą samą siecią WiFi.
Funkcje Menu
1. Rejestracja - umożliwia rejestrację urządzenia w Centrali Sinum.
2. Wybór sieci Wi-Fi - wyświetla listę dostępnych sieci. Wybór sieci akceptujemy
przyciskiem MENU. Jeżeli sieć jest zabezpieczona, konieczne jest wprowadzenie hasła
– za pomocą przycisków „+" oraz „-" wybieramy kolejne litery hasła. Przyciskiem EXIT
kończymy wprowadzanie hasła.
3. Konfiguracja sieci - standardowa konfiguracja sieci przebiega automatycznie. Aby
ręcznie skonfigurować sieć, należy ustawić: DHCP, Adres IP, Maska podsieci, Adres
bramy, Adres DNS oraz Adres MAC. Możliwe jest również rozłączenie urządzenia od sieci.
4. Ustawienia ekranu - możliwość ustawienia parametrów ekranu takich jak: widok
ekranu, kontrast, jasność oraz wygaszania.
5. Zabezpieczenia - ustawienie blokady PIN urządzenia.
6. Wybór języka - możliwość zmiany języka w urządzeniu.
7. Ustawienia fabryczne - przywrócenie fabrycznych nastaw – dotyczy parametrów
umieszczonych bezpośrednio w menu głównym sterownika (nie dotyczy menu
serwisowego).
8. Menu serwis - opcja chroniona jest kodem, parametry tego podmenu przeznaczone
są dla osób z odpowiednimi kwalifikacjami.
9. Informacje o programie - podgląd aktualnej wersji programowej sterownika.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Częstotliwość pracy
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje
urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że extender EX-01
jest zgodny z dyrektywą 2014/53/UE.
Paweł Jura
Wieprz, 01.04.2024
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
PL
EN
Nazwa sieci:
Tech_WiFi
CZ Aktywna
SK
DE
HU
1
RU
EX-01 is a device which enables the user to extend the signal range of peripheral devices
to the Sinum central device. Its task is to send signals from the connected devices to the
Sinum central device via WiFi.
- Back / Change screen view (Wifi or weather)
1
2 - Plus / Up
3 - Minus / Down
4 - Menu / Confirm
How to register the device in the sinum system
Enter the Sinum central device address in the browser and log in to the device. Go to
the main panel and click the following tabs: Settings > Devices > System modules
> + . Next, click Registration in the device menu. If the registration process has been
completed successfully, an appropriate message will appear on the screen. Additionally,
the user has the option of giving the device a name.
WARNING! To be able to register EX-01 in the Sinum central device, both
devices must be connected to the same WiFi network.
1. Registration - enables to register a device in the Sinum central device.
2. Network Wi-Fi selection - a list of available networks. Confirm by pressing the
MENU button. If the network is secured, it is necessary to enter the password - use the
buttons + / - to enter the password characters. Complete the procedure by pressing
Back.
3. Network configuration - normally, the network is configured automatically. To
conduct it manually set the following parameters: DHCP, IP address, Subnet mask,
Gate address, DNS address and MAC address. It is also possible to disconnect the
device from the network.
4. Screen settings - the user may adjust such parameters as screen view, contrast,
brightness and screen blanking.
5. Protections - device PIN lock setting.
6. Language version - it is possible to change the language version of the device menu.
7. Factory settings - restoring factory settings. It concerns the parameters from the
controller main menu (it does not concern the service menu parameters).
8. Service menu - this option is secured with a code. The parameters available here are
intended to be configured by qualified persons.
9. Software version - this option enables the user to view the controller software
version.
230V ±10% /50Hz
Power supply
1W
Max. power consumption
5°C ÷ 50°C
Operation temperature
868 MHz
Operation frequency
Transmission IEEE 802.11 b/g/n (2.4 GHz)
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The range depends on the conditions in which the device is used and the
structure and materials used in the object construction. The manufacturer reserves the
right to improve devices, update software and related documentation. The graphics
are provided for illustration purposes only and may differ slightly from the actual look.
The diagrams serve as examples. All changes are updated on an ongoing basis on the
manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the extender EX-01
is compliant with Directive 2014/53/EU.
Wieprz, 01.04.2024
Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
www.tech-controllers.com/manuals
polaczono
Sygnal
L
2 3 4
~
~230V/50HZ
EN
Description
Menu functions
Technical data
230V ±10% /50Hz
1W
5°C ÷ 50°C
868 MHz
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
Made in Poland
EX-01 to je zařízení, které slouží k rozšíření dosahu signálu koncových modulů k ústředně
Sinum. Extender signálu komunikuje s moduly na kmitočtu 868 MHz a informace z
modulů předává ústředně Sinum skrze Wifi síť.
1 - Zpět / Volba zobrazení (Wifi nebo počasí)
- Plus / Nahoru
2
3 - Minus / Dolů
4 - Menu / Potvrdit
Registrace zařízení k systému sinum
Spusťte internetový prohlížeč a zadejte IP adresu ústředny Sinum a přihlaste se k zařízení.
Na hlavním panelu klikejte postupně na záložky Nastavení > Zařízení > Systémové
N
moduly > + . Následně v menu zařízení EX-01 klikněte na Registrace. Po správně
dokončeném procesu registrace se na displeji objeví příslušná zpráva. Uživatel má navíc
možnost pojmenovat zařízení.
POZOR! Aby bylo možné zaregistrovat EX-01 v ústředně Sinum, musí být obě
zařízení připojena ke stejné WiFi síti.
Funkce menu
1. Registrace - umožňuje registraci tohoto zařízení v ústředně Sinum.
2. Volba Wi-Fi sítě - zobrazí seznam dostupných sítí. Volbu sítě potvrďte stisknutím
tlačítka MENU. Pokud je síť zabezpečená, je nutné zadat heslo – pomocí tlačítek „+"
nebo „-" volte další písmena hesla. Pro dokončení zadávání hesla použijte tlačítko
„Zpět".
3. Nastavení sítě - Standardní konfigurace sítě probíhá automaticky. Chcete-li síť
nakonfigurovat ručně, nastavte: DHCP, IP adresu, Maska podsítě, Adresu brány, DNS
adresu a MAC adresu. Je také možné odpojit zařízení od sítě.
4. Nastavení displeje - možnost nastavení takových parametrů displeje jako: volba
zobrazení, jas, kontrast a úsporný režim displeje.
5. Zabezpečeni - nastavení zámku PIN zařízení.
6. Volba jazyka - možnost výběru jazyka v zařízení.
7. Tovární nastavení - obnovení továrního nastavení; platí pro parametry umístěné
přímo v hlavním menu regulátoru (neplatí pro servisní menu).
8. Servisní menu - volba je chráněna kódem, parametry tohoto pod-menu jsou určeny
osobám s příslušnou kvalifikací.
9. Informace o programu - zobrazení aktuální programové verze zařízení.
Technické údaje
Napájení
Příkon
Provozní teplota
Provozní frekvence
Přenos IEEE 802.11 b/g/n (2.4 GHz)
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré
změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že extender EX-01
splňuje směrnici Evropského parlamentu a Rady 2014/53/EU.
Wieprz, 01.04.2024
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
CZ
Popis
230V ±10% /50Hz
1W
5°C ÷ 50°C
868 MHz
Upozornění
Paweł Jura Janusz Master
Prezesi firmy
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
