If any parts are missing or damaged, or if you have any questions, please call our toll-free
tech line at 1-833-ODX-4911.
Read and understand this instruction manual thoroughly before using the product. It contains important
information for your safety as well as operating advice. Keep this instruction manual for future use.
Should this product be passed on to a third party, then this instruction manual must be included.
ODX reserves the right to make changes and improvements to its products and/or publications at any
time. For the latest version of this User Guide, contact our tech support department at 1-833-ODX-4911
or TECH@ODX.CA

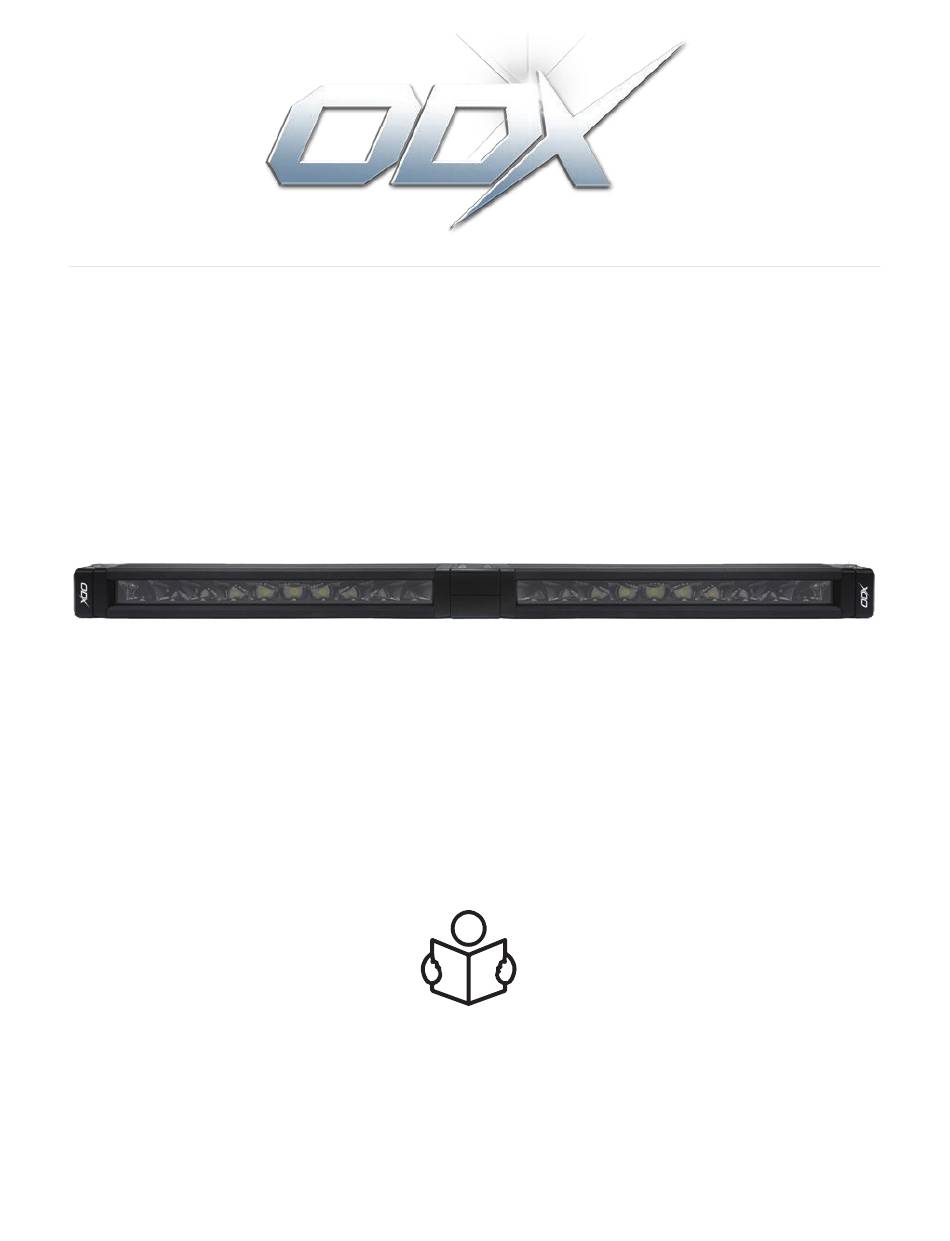

FYREBIRD 20''
Version 2023/05/09
User Manual
Advertisement
Chapters
Table of Contents
Summary of Contents for SAE ODX FYREBIRD 20
- Page 1 User Manual FYREBIRD 20’’ If any parts are missing or damaged, or if you have any questions, please call our toll-free tech line at 1-833-ODX-4911. Read and understand this instruction manual thoroughly before using the product. It contains important information for your safety as well as operating advice. Keep this instruction manual for future use. Should this product be passed on to a third party, then this instruction manual must be included.
-
Page 2: Table Of Contents
Table of Contents What is included..............3 Exploded view............... 3 Modular capabilities..............4 Product specifications.............. 5 Connection & wiring..............6 Installation................7 Heating capabilities..............8 Troubleshooting............... 9 SAE F Compliance..............10-11... -
Page 3: What Is Included
What is included Thank you for trusting our product and for buying our FYREBIRD series LED lightbar. All of our ODX Fyrebird LED Lightbars comes with different mounting brackets and hardware to help secure it to up to 24 different mounting positions. -
Page 4: Modular Capabilities
Modular capabilities The ODX Fyrebird lightbar has a modular design, allowing up to 24 different mounting configurations. The Fyrebird 20 can be used as a single unit o seperated for use as two individual units. It can also can be modulated with other Fyrebird 10’’... -
Page 5: Product Specifications
Product specifications Specifications 10’’ Fyrebird 20’’ Fyrebird 9-36V 9-36V Working voltage Amperage (heater OFF @13.5 VDC) 3.5A Amperage (heater ON @13.5 VDC) Watts @13.5 VDC 100W ≤5°C ≤5°C Temperature heater activated Heater timer 30 min 30 min Color temperature (Kelvin) 5500-6500 5500-6500 Beam pattern... -
Page 6: Connection & Wiring
Connection & wiring The ODX Fyrebird lightbar power harness can be installed on the left side or right side as seen below. Make sure to connect the lightbar’s positive lead (red) to a positive power source, and the negative lead (black) to either the battery negative or a proper ground source. -
Page 7: Installation
The mounting location should be chosen such that the product is level and secure. To comply with SAE F regulations, the lightbar must be installed lower than the center of the low beam headlight lens. -
Page 8: Heating Capabilities
Heating capabilities The ODX lightbar heater is automatically activated when the external tempera- ≤5 ture is (±2) degrees Celcius (40 degrees farenheit). Once powered, the temperature sensor located on the left side of the lightbar will send the body temperature to the micro-controller to activate the heating source. Once acti- vated, the lightbar will heat for 30 minutes. -
Page 9: Troubleshooting
Troubleshooting The ODX Fyrebird lightbar increases the visibility of a vehicle at night in all types of conditions. If your ODX lightbar is not functioning properly, there can be one or multiple issues. We strongly disadvise disassembling your light at any stage of troubleshooting. Doing so will void any warranty on the product. - Page 10 Figure 1, it may be re-aimed vertically, provided the location of the maximum gradient falls within the range of 0.5 degree down to 1.0 degree down. SAE International. Surface Vehicle Standard - J583. (R) Front Fog Lamp. PDF File, page 5-7 . May 2020...
- Page 11 Figure 2, it may be re-aimed vertically, provided the location of the maximum gradient falls within the range of 0.75 degree down to 1.25 degrees down. SAE International. Surface Vehicle Standard - J583. (R) Front Fog Lamp. PDF File, page 5-7 . May 2020...
- Page 12 Guide de l’utilisateur FYREBIRD 20’’ Si des pièces manquent ou sont endommagées, ou si vous avez des questions, veuillez appeler notre ligne technique sans frais au 1-833-ODX-4911. Lisez et comprenez attentivement le manuel de l’utilisateur avant d'utiliser le produit. Il contient des informations importantes pour votre sécurité...
- Page 13 Table des matières Ce qui est inclus..............3 Vue éclatée..............3 Capacités modulaires.............. 4 Spécifications du produit............5 Connexion & câblage.............. 6 Installation................7 Capacité chauffante..............8 Diagnostic des anomalies............9 Conformité SAE F..............10-11...
-
Page 14: Ce Qui Est Inclus
Ce qui est inclus Merci de faire confiance à notre produit et d'avoir acheté notre barre lumineuse DEL de la série FYREBIRD. Toutes nos barres lumineuses DEL Fyrebird sont livrées avec de différents supports de montage ainsi que la quincaillerie afin d”aider à les fixer jusqu'à... -
Page 15: Capacités Modulaires
Capacités modulaires La barre lumineuse Fyrebird de ODX a une conception modulaire, permettant jusqu'à 24 configurations de montage différentes. Le Fyrebird 20 peut être utilisé comme une seule unité ou séparé pour être utilisé comme deux unités individuelles. Il peut également être modulé avec d'autres barres lumineuses Fyrebird 10'' ou 20'' à... -
Page 16: Spécifications Du Produit
Spécifications du produit Spécifications Fyrebird 10’’ Fyrebird 20’’ 9-36V 9-36V Tension de travail Ampérage (chauffage désactivé @13.5 VDC) 3.5A Ampérage (Chauffage activé @13.5 VDC) Watts @13.5 VDC 100W ≤5°C ≤5°C Température d’activation de chauffage Minuterie de chauffage 30 min 30 min Température de couleur (Kelvin) 5500-6500 5500-6500... -
Page 17: Connexion & Câblage
Connexion & câblage Le fillage de connection de la barre lumineuse Fyrebird peut être installé sur le côté gauche ou droit comme indiqué ci-dessous. Assurez-vous de connecter le fil positif de la barre lumineuse (rouge) à une source d'alimentation positive et le fil négatif (noir) au négatif de la batterie ou à... -
Page 18: Installation
L'emplacement de montage doit être choisi de manière à ce que le produit soit de niveau et sécurisé. Pour se conformer aux réglementa- tions SAE F, la barre lumineuse doit être installée plus bas que le centre de la lentille du feu de croisement. -
Page 19: Capacité Chauffante
Capacité chauffante Le chauffage de la barre lumineuse Fyrebird est automatiquement activé lorsque la température extérieure est ≤5 (±2) degrés Celsius (40 degrés Fahr- enheit). Une fois alimenté, le capteur de température situé sur le côté gauche de la barre lumineuse enverra la température corporelle au micro-contrôleur pour activer la source de chauffage. -
Page 20: Diagnostic Des Anomalies
Diagnostic des anomalies La barre lumineuse Fyrebird de ODX augmente la visibilité d'un véhicule la nuit dans tous les types de conditions. Si votre barre lumineuse ODX ne fonctionne pas correctement, il peut y avoir un ou plusieurs problèmes. Nous déconseillons fortement de démonter votre barre lumineuse à toute étape du diagnostic. Cela annulera toute garantie sur le produit. - Page 21 à condition que l'emplacement de l'inclinaison maximale se situe dans la plage de 0,5 degré vers le bas à 1,0 degré vers le bas. SAE International. Surface Vehicle Standard - J583. (R) Front Fog Lamp. PDF File, page 5-7 . May 2020...
- Page 22 à condition que l'emplacement de l'inclinaison maximale se situe dans la plage de 0,75 degré vers le bas à 1,25 degré vers le bas. SAE International. Surface Vehicle Standard - J583. (R) Front Fog Lamp. Fichier PDF, page 5-7 . Mai 2020...
