Summary of Contents for Joiners bench VETEC SPM19AW

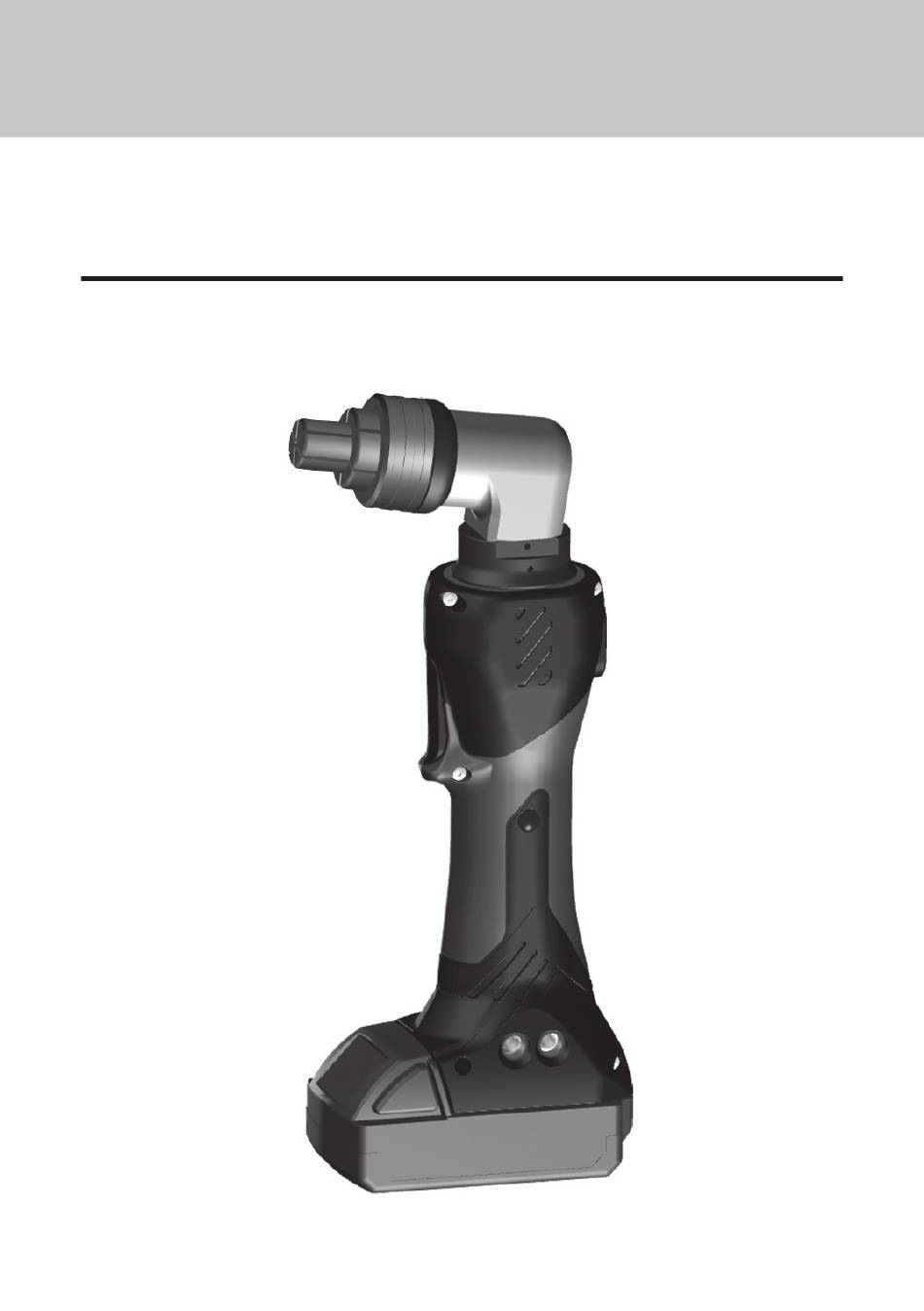

- Page 1 SPM19AW Bedienungsanleitung Akku-hydraulisches Aufweitwerkzeug Instruc� on manual Ba� ery powered hydraulic expansion tool...
-
Page 2: Eg-Konformitätserklärung
SPM19AW Lesen Sie sich die Betriebsanleitung vor Inbetriebnahme des Produktes sorgfältig durch. Sollten Unklarheiten sein, wenden Sie sich bitte unverzüglich an unsere nächste Kundendienststelle (Informationen siehe letzte Umschlagseite). Der Inhalt dieses Dokumentes darf ohne vorherige schriftliche Genehmigung durch den Hersteller in keiner Form, weder ganz noch teilweise vervielfältigt, weiter gegeben oder verbreitet werden. - Page 3 SPM19AW Bestimmungsgemäße Verwendung Das akku-hydraulische Aufweitwerkzeug SPM19AW eignet sich zum Verarbeiten von Verbindungsmaterial bis zu einer max. Nennweite von 32 mm. Intended Use The battery-operated expansion tool SPM19AW is suitable for sliding sleeve connection material up to a max. nominal size of 32 mm. Technische Daten // Technical Data Schubkraft // Sliding force: 19 kN...
- Page 4 SPM19AW Ø 16-20 mm oder // or Ø 25-32 mm...
- Page 5 SPM19AW 1. Werkzeugbeschreibung // Product description Aufweitkopf // Expander head Aufweitdorn // Expanding mandrel Start/Stop Taste // Start/Stop button Funktions-LEDs // LED operating indicator lights Rückstelltaste // Reset key USB Schnittstelle // USB Interface Akkuentriegelung // Battery lock-out release Akku // Power pack Modellbezeichnung und technische Daten // Labeling technical data...
- Page 6 Beschriftungen technische Daten // Labelings technical data F=19kN MADE IN SPM19AW GERMANY 15/5 min. 330W Joiners Bench GmbH Year/Month: 20YY/MM Adlerstr. 17b | D-42859 Remscheid Serial-No.: 422601234 Typenschild // Labeling Typenbezeichnung // Type designation Spannung (V), Betriebsdauer/Pausendauer (min), Nennleistung (W), Nennkraft (kN)
- Page 7 SPM19AW 2. Symbole // Symbols Erklärung siehe Sicherheitsanweisung // See safety instructions for explanation max. 20.000 x 2 years or 1 year SERVICE SERVICE START GUARANTEE 5 min min. 400 Lux 15 / 5 min.
- Page 8 SPM19AW 3. Bedienung // Handling SPM25AX...
- Page 9 SPM19AW...
-
Page 10: Verhalten Bei Störungen
SPM19AW 4. Ersatzteile Es ist nur die Verwendung von Original Ersatzteilen erlaubt. Akku: BAT6, BAT7, BAT8 Ladegerät: BLG5, BLG6 5. Verhalten bei Störungen Bei einer Störung wird das Elektrowerkzeug abgeschaltet und bleibt blockiert. Die Service LED leuchtet rot oder orange. Es kann erst wieder weitergearbeitet werden, wenn der Akku ge- wechselt bzw. - Page 11 SPM19AW 6. Technische Eigenschaften und Funktionen ■ Der Pumpenkörper sowie alle Funktionsteile sind aus hochfesten Materialien gefertigt und geprüft. ■ Das Gehäuse ist vollständig aus glasfaserverstärktem, isolierendem und stoßfestem Poly- amid gefertigt. ■ Das Gerät verfügt über eine leichte, kompakte und robuste Bauweise. ■...
-
Page 12: Spare Parts
SPM19AW 4. Spare parts Only original spare parts may be used. Battery: BAT6, BAT7, BAT8 Battery charger: BLG5, BLG6 5. Conduct in case of faults In case of any fault, the Power Tool will be switched off and remain disabled. Th e service LED will glow red or orange. - Page 13 SPM19AW 6. Technical properties and functions ■ Th e pump body as well as all functional parts are made of high-strength materials and fully tested. ■ Th e housing is completely made of glass-fi ber reinforced, insulated, and shock-resistant polyamide. ■...
-
Page 14: Notizen // Notes
SPM19AW Notizen // Notes... - Page 15 SPM19AW Notizen // Notes...
- Page 16 Doc-Nr. 00022971 date: 10.23 Version 2.1 Service:...
