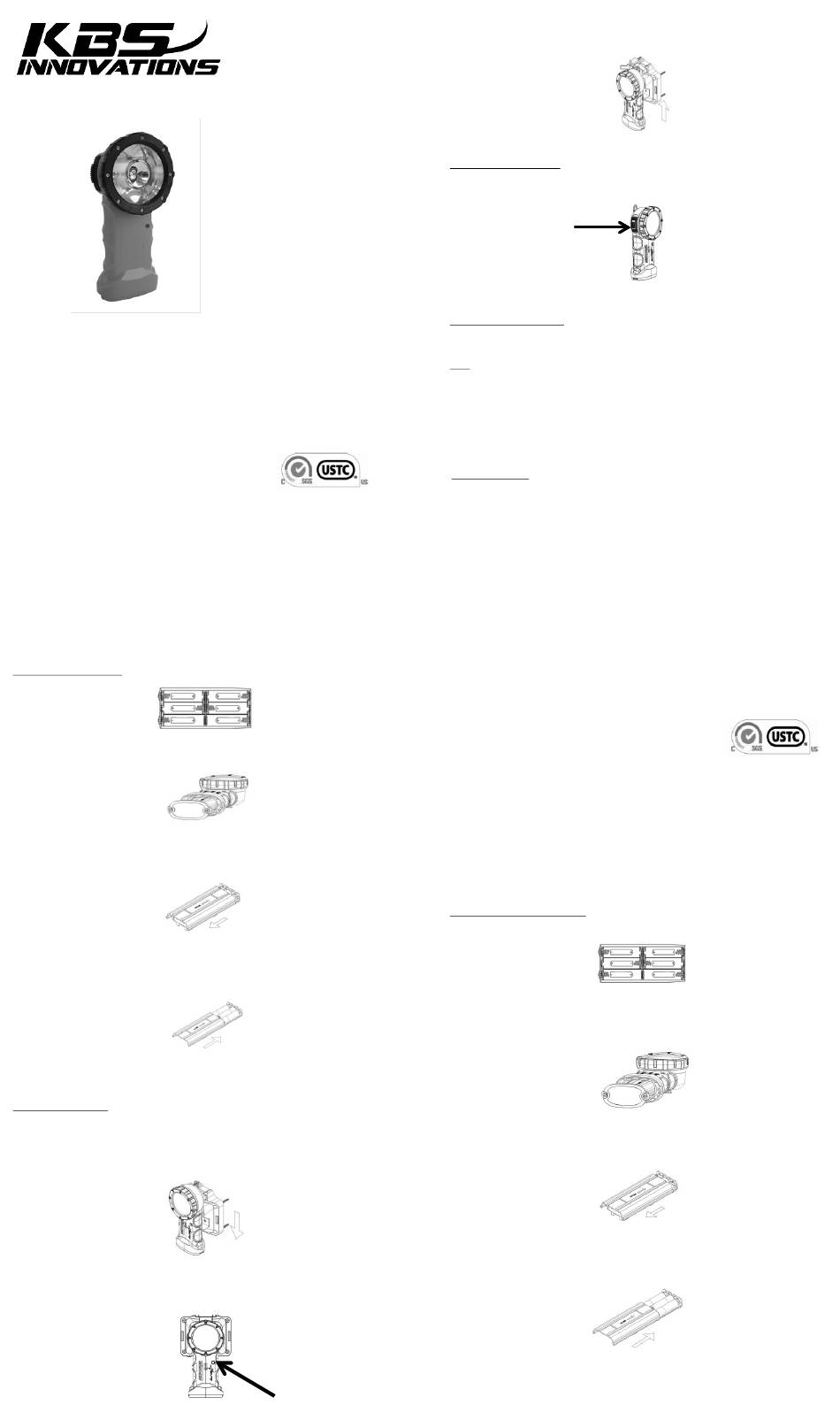

KBS Bright Star Responder Series Operating Instructions

Right Angle LED Flashlight
Thank you for purchasing the Bright Star Responder Series Right Angle LED flashlight. Proudly assembled in the USA. The Responder Right
Angle LED flashlight is an intrinsically safe light for use in hazardous locations, It is tested in accordance with UL protection methods. Intrinsically
Safe Apparatus and Associated Apparatus for use in Class I, II, and III, Division 1 and 2, Hazardous (Classified) Locations, (UL 913 7
07/31/06, Revised 09/23/11), and Intrinsically Safe and Non-Incendive Equipment for use in Hazardous locations (CAN/CS C22.2 No.157-92
including update 1 and 2, dated June 2003) tested by SGS North America for KBS Innovations.
Your new Responder Right Angle Light meets the following UL 913 7
Alkaline Batteries (approved for use with Duracell MN1500 or Energizer E91 cells only):
Class I Division 1 and 2, Groups A, B, C, D
Class II Division 1 and 2, Groups E, F, G
Class III Division 1 and 2
Operating Temperature Code T3
Li-Ion Battery Pack (KBS Innovations Part No. 3B-1740 only):
Class I Division 1 and 2, Groups C & D
Class II Division 1 and 2, Groups E, F, G
Class III Division 1 and 2
Operating Temperature Code T3
Approved for use with Duracell MN1500 or Energizer E91 batteries
WARNING: TO REDUCE THE RISK OF EXPLOSION DO NOT MIX OLD BATTERIES WITH USED BATTERIES OR BATTERIES FROM
DIFFERENT MANUFACTURERS
WARNING: TO REDUCE THE RISK OF IGNITION OF A FLAMMABLE OR EXPLOSIVE ATMOSPHERE, BATTEREIES MUST BE
CHANGED ONLY IN A LOCATION THAT IS KNOWN TO BE NON HAZARDOUS
WARNING: DO NOT CHARGE LI BATTERY PACK IN HAZARDOUS LOCATION
Operating Instructions
Proper care of your new light is essential in order to get a long dependable life of service. Please take some time to review this instruction sheet
before using your new flashlight.
The flashlight comes with either a standard alkaline battery tray (6 AA cells not included) or a rechargeable Li-Ion battery pack. No charger is
needed for the alkaline battery pack. The alkaline batteries supply 15 hours of continuous runtime, and the Li-Ion battery pack provides 4 hours
of continuous runtime with a 5 hour charge. Either battery pack can be used with the flashlight, please note the differences in certifications for
each battery pack.
ALKALINE VERSION INSTRUCTIONS: The alkaline battery pack accommodates (6) AA batteries as show in Figure 1.
To access the tray, remove the two screws on the bottom of the flashlight as shown in Figure 2 (the screws will remain with the bottom cover).
Pull out the battery tray and holding the bottom of the tray, slide the top cover back, as shown in Figure 3.
Insert the batteries as shown in Figure 1, and slide the top tray closed. Insert the battery tray into the flashlight with the arrow pointing towards
the opening.
Re-attach bottom cover and tighten screws to maintain the waterproof rating of the light. Your new light is ready use.
LI-ION VERSION INSTRUCTIONS:
In order to get the longest runtime out of your new flashlight, the unit must be fully charged before its first use (if using the Li-Ion
battery pack).
The rechargeable battery pack inside the Responder Right Angle LED is designed to be charged inside the flashlight. Removing the Li-Ion
battery pack from the light is not necessary. Simply slide the light down on the charger base until the light snaps in place. The light is held firmly
in place.
Once the flashlight is in the charging base, the charging indicator on the front of the light will turn RED, indicating the unit is charging. In order to
get the longest runtime out of your Responder Right Angle LED, leave the flashlight on the charger until the charging indicator turns green.
KBS Innovations
380 Stewart Road
Hanover Township, PA USA 18706-1459
Ph: 570-825-1900
Toll Free: 800-788-1696
www.KBSinnovations.com
OPERATING
INSTRUCTIONS
Edition Protection Methods:
th
Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Once the charging indicator has turned green and you are ready to use the flashlight, remove the light from the base by pressing the latch behind
the light and simultaneously pulling the light upward as indicated in Figure 6 . Once the light has moved upward approximately ¼", the latch can
be released and the light can be safely removed.
Alkaline and LI-ION Version Operation:
A push-button switch on the side of the flashlight near the top, shown in Figure 7, turns the light on and off. A coat/belt clip and a D-ring allow for
hands-free operation.
Spare and Replacement items available:
510202 Alkaline Battery Tray
•
510201-N Li-Ion Battery Tray
•
510220 Charger base for Li-Ion
•
Ed. Dated
th
Safety:
• Before using your light in a potentially hazardous location, please read the safety approvals.
WARNING - Do not use any charger base or battery pack, other than the approved KBS Innovations products.
•
• Warning – Do not use a damaged charger base or flashlight. Do not try to repair or service a damaged charger base or flashlight.
Should your charger fail to operate, contact KBS Innovations Service department at 570-825-1900.
Do not place any metal objects on the charger base contacts
•
Do not submerge the charger base in water. Unplug the charger base before attempting any cleaning.
•
Do not clean the flashlight with harsh chemicals, use only mild detergent and water.
•
Do not dispose of the Li-Ion battery pack in fire, the battery may cause serious injuries
•
Please refer to local ordinances regarding Li-Ion battery disposal
•
Use of this product for any other purpose than a flashlight is prohibited.
•
Limited Lifetime Warranty: The Responder Right Angle LED and all internal parts have a lifetime-limited warranty from date of purchase.
Should your unit fail to operate for any reason, contact KBS Innovations Service department for further information at 570-825-1900. Koehler
Bright Star will repair or replace the warranted defective parts at the discretion of KBS Innovations without cost to you and return the unit.
The rechargeable Li-Ion battery pack and charger base are warranted for a period of one year in accordance with the terms above. This warranty
does not apply to misuse or abuse.
KBS Innovations
380 Stewart Road
Hanover Township, PA USA 18706-1459
Ph: 570-825-1900
Toll Free: 1-1800-631-3814
Merci d'avoir acheté la lampe torche à DEL à angle droit Bright Star Série Responder. Fièrement assemblée aux États-Unis. La lampe torche
Responder à DEL à angle droit est une lampe à sécurité intrinsèque pour être utilisée dans des zones dangereuses. Elle a été soumise à des
essais conformément aux méthodes de protection UL. Appareils à sécurité intrinsèque et appareils associés pour être utilisés dans des zones
(classées) dangereuses de classe I, II et III, division 1 et 2 (UL 913 7
et non-incendiaires pour être utilisés dans des zones dangereuses (CAN/CS C22.2 N° 157-92, y compris les mises à jour 1 et 2, datées de juin
2003) soumis à des essais par SGS Amérique du Nord pour Koehler Bright Star LLC.
Votre nouvelle lampe à angle droit Responder répond aux suivantes méthodes de protection UL 913 7
Piles alcalines (homologuée pour l'utilisation avec des piles Duracell MN1500 ou Energizer E91 uniquement):
Classe I division 1 et 2, groupes A, B, C, D
Classe II division 1 et 2, groupes E, F, G
Classe III division 1 et 2
Code de température de fonctionnement T3
Bloc-piles au Li-ion (pièce KBS Innovations Nº 3B-1740 uniquement):
Classe I division 1 et 2, groupes C et D
Classe II division 1 et 2, groupes E, F, G
Classe III division 1 et 2
Code de température de fonctionnement T3
APPROUVÉE POUR L'UTILISATION AVEC DES PILES DURACELL MN1500 OU ENERGIZER E91 BATTERIES
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'EXPLOSION NE PAS MELANGER DES PILES NEUVES AVEC DES PILES USAGEES
OU DES PILES DE DIFFERENTS FABRICANTS
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'ALLUMAGE D'UN ATMOSPHERE INFLAMMABLE OU EXPLOSIVE, BATTEREIES
DOIT ETRE REMPLACE UNIQUEMENT DANS UN ENDROIT QUI EST CONNU POUR ETRE NON DANGEREUX
AVERTISSEMENT: NE CHARGEZ PAS LE BLOC-PILES AU LI-ION DANS UNE ZONE DANGEREUSE
Un entretien adéquat de votre nouvelle lampe est essentiel pour obtenir une vie utile longue et fiable. Veuillez prendre le temps de réviser ce
mode d'emploi avant d'utiliser votre nouvelle lampe torche.
La lampe torche est fournie avec un support de piles alcalines standard (6 piles AA non incluses) ou bien avec un bloc-piles rechargeable au Li-
ion. Aucun chargeur n'est nécessaire pour le bloc-piles alcalines. Les piles alcalines assurent 10 heures de fonctionnement continu, et le bloc-
piles au Li-ion fournit 4 heures de fonctionnement continu avec un temps de chargement de 4 heures. La lampe torche fonctionne avec n'importe
quelle version de piles; veuillez noter les différences dans la certification de chaque version.
INSTRUCTIONS POUR LA VERSION ALCALINE:
Le bloc-piles alcalines se compose de (6) piles AA, comme le montre la figure la 1.
Pour accéder au support, retirez les deux vis sur la base de la lampe torche, tel qu'il est montré dans la figure 2 (les vis resteront avec le
couvercle inférieur).
Retirez le support de batterie et faites glisser le couvercle vers l'arrière, tout en maintenant le bas du support, comme illustré dans la figure 3.
Insérez les piles, comme illustré dans la figure 1, et faites glisser le couvercle pour fermer le support. Insérez le support de batterie dans la
lampe torche avec la flèche pointant vers l'ouverture.
Replacez le couvercle inférieur et serrez les vis pour maintenir l'étanchéité à l'eau de la lampe. Votre nouvelle lampe est prête à être utilisée.
Figure 7
Figure 8
Mode d'emploi
Éd. du 31/07/06, révisée le 23/09/11) et matériels à sécurité intrinsèque
ème
édition:
ème
Figure 1
Figure 2
Figure 3
Figure 4
