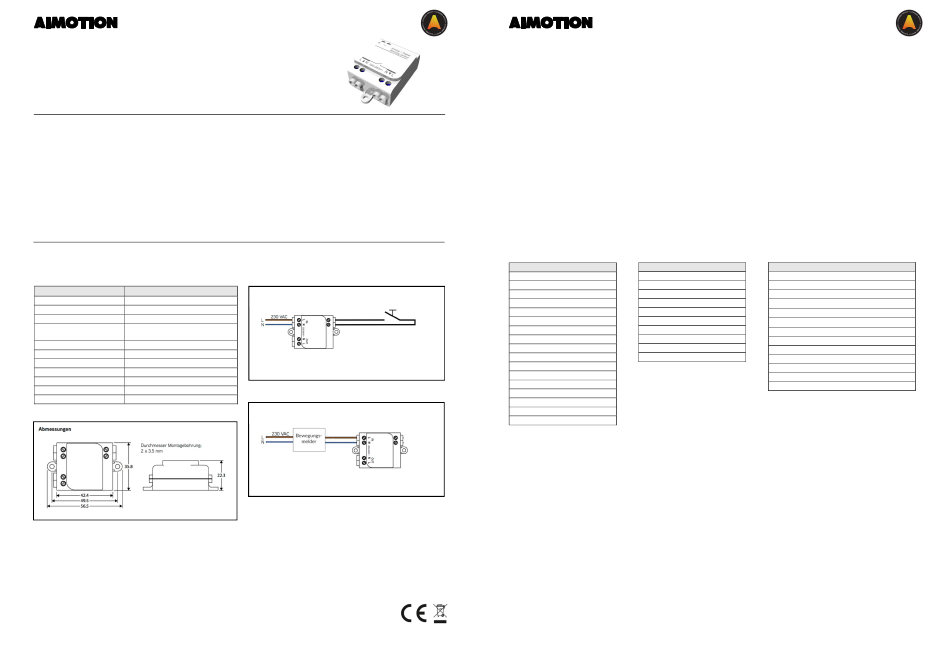

aimotion CBU-ASD Manual

Casambi Sensor-Modul / CBU-ASD
Sensor-Modul für Bewegungs-/Präsenzmelder, Alarmanlagen und Helligkeitssensoren
Artikelnr.: 1011 / Artikelnr.: 1011H (Montage im Schaltschrank / Hutschiene)
Beschreibung
Das AIMOTION Sensor-Modul nutzt das Casambi Bluetooth Low Energy Mesh Netzwerk zur Steuerung einzelner oder mehrerer
Leuchten und Geräte im selben Netzwerk, ohne die Verwendung von Gateways, Routern, Repeatern oder einer extra Verkabelung.
Die Funktionen werden in der App eingestellt, z.B. Leuchte, Gerät, Gruppe, Szene/Animation oder alle Leuchten durch die
Sensoren steuern lassen. Die Installation darf nur von einem qualifizierten Elektriker ausgeführt werden.

Bestehende Sensoren per Casambi App einstellen
 Per App dem Sensor die gewünschten Szenen zuweisen
 Taster/Sensor Anschluss (potentialfrei)
 Das Sensor-Modul lässt sich auch per Schalter oder Timer aktivieren/deaktivieren
 iBeacon aktivierbar
Technische Daten
Beschreibung Eigenschaften
Betriebsspannung 220-240 VAC / 50 Hz
Frequenzband 2,4...2,483 GHz / +4 dBm
Sensor-Einschaltzeiten Per App einstellbar
Anschlussquerschnitt 0,75 mm 2 – 1,5 mm 2
massiv oder mehrdrähtig
Abisolierlänge 6-7 mm
Umgebungstemperatur -20...+50 °C
Lagertemperatur -25...+75 °C
Schutzart IP20
Schutzklasse II
Gewicht 48 g
Abmessungen 56,5 x 35,8 x 22,3 mm
Konformitätserklärung:
Hiermit erklärt die CASAMBI Technologies Oy, dass sich das Produkt Sensor-Modul / CBU-ASD in Übereinstimmung mit der Richtlinie 2014/53/EU befindet.
Die ausführliche Konformitätserklärung finden Sie unter https://www.aimotion-smartliving.de/de/support/download/
in der Produktkategorie Bewegungsmelder & Helligkeitssensoren.
Hinweis
Technische Änderungen und Irrtümer vorbehalten. 04.2022.
AIMOTION GmbH ©2022 AIMOTION
Offakamp 9d
22529 Hamburg
Schaltbild, potentialfreier Taster
Der Taster lässt sich per App einstellen
Schaltbild, Bewegungsmelder oder Alarmanlagen
Der Bewegungsmelder lässt sich per App einstellen
www.aimotion-smartliving.de
E-Mail: info@aimotion-smartliving.de
Version 3.4
Tel: +49 (0) 40 57257993
WEEE-Reg.-Nr.: DE97884849
Inbetriebnahme
Folgen Sie diesen Schritten, um das Gerät einem Netzwerk hinzuzufügen
1) Öffnen Sie die Casambi App und loggen Sie sich in Ihr Bluetooth Netzwerk ein. Wenn Sie noch kein Netzwerk
angelegt haben, müssen Sie ein neues Netzwerk erstellen.
2) Bevor Sie das Gerät dem Netzwerk hinzufügen wählen Sie das passende Profil.
Tippen Sie auf 'Mehr', danach auf 'Geräte in der Nähe'.
Tippen Sie dann auf das Gerät und anschließend auf 'Profil ändern'.
3) Wählen Sie ein entsprechendes Sensor Profil aus und folgen den Anweisungen.
4) Tippen Sie in der Übersicht 'Geräte in der Nähe' auf das Gerät und fügen es zum Netzwerk hinzu.
5) Das Gerät ist dem Netzwerk hinzugefügt, sodass es nun verwendet werden kann.
Profile
Name
Name
DALI Broadcast *** DALI-8 TW
DALI-8 TW (auto)
DALI 1xDIM
DALI 2xDIM DALI-8 (2xDIM TW)
DALI 2xDIM (auto) DALI-8 RGB
DALI-8 RGBW
DALI 3xDIM
DALI-8 RGBW (auto)
DALI 3xDIM (auto)
DALI-8 RGB+W [Evo]
DALI 4xDIM
DALI-8 RGB+TW [Evo]
DALI 4xDIM (auto)
DALI-8 XY [Evo]
DALI TW
DALI-8 XY,TW [Evo]
DALI TW (auto)
DALI TW [NoMix]
DALI 2xDIM TW
DALI 3xDIM TW
DALI RGB
DALI RGBW
DALI RGB+W
DALI RGB+W (auto)
*** Auslieferungszustand
AIMOTION GmbH
©2022 AIMOTION
Offakamp 9d
22529 Hamburg
Name
0/1-10V
Sensor-Modul
Sensor DALI [Daylight control, Presence]
Sensor DALI [Lux, Presence]
Sensor DALI/BC
Push Actuator
Switch Actuator
Switch Actuator no Pushbutton
Switch Actuator [devices]
Taster / Pushbutton
