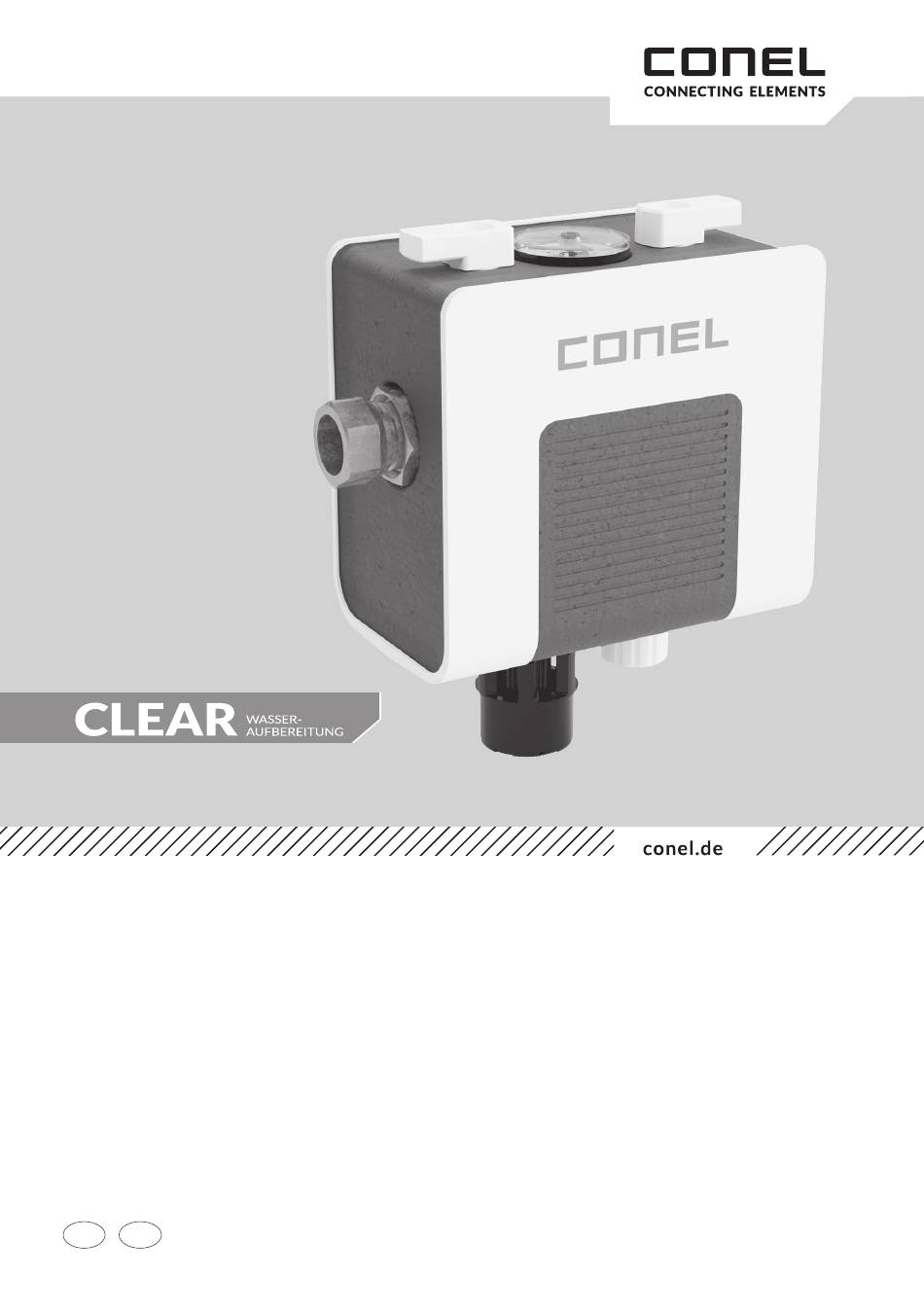

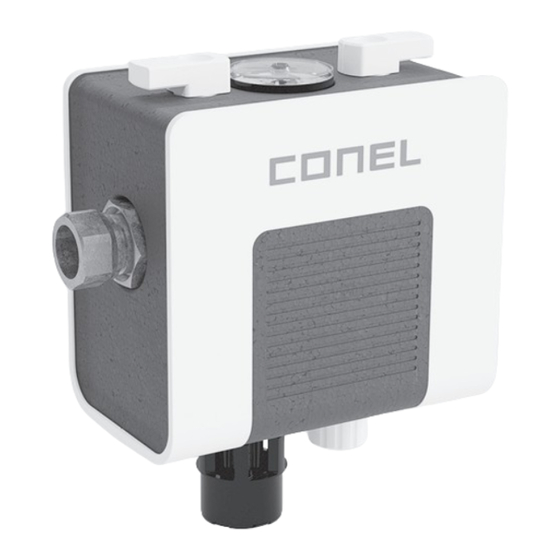

  • Page 1 HEIZUNGSFÜLLBLOCK CLEAR PRO FILL CONEL HEATING FILLING BLOCK CLEAR PRO FILL CONEL...
  • Page 2: Montage

    VERWENDUNGSBEREICH Der Heizungsfüllblock CLEAR PRO FILL CONEL dient zur Automatisierung des Füll- vorgangs bei Warmwasserheizungsanlagen. Der eingebaute Systemtrenner BA nach DIN EN 1717 verhindert ein Rückfließen des Heizungswassers in die Trinkwasserleitung. In dieser Kombination ist der direkte Festanschluss von Trinkwasser an die Heizungsanlage nach DIN EN 1717 zugelassen.
  • Page 3 Bevor Sie die Anlage mit behandeltem Wasser füllen können, muss evtl. der Druckminderer eingestellt werden. Der Druckminderer des Heizungsfüllblocks CLEAR PRO FILL CONEL ist werkseitig auf 1,5 bar eingestelllt. Bitte beachten Sie, dass der Eingangsdruck mindestens 1 bar höher sein muss als der gewünschte Ausgangsdruck.
  • Page 4 FÜLLEN DER HEIZUNG Öffnen Sie die beiden Absperrungen des Heizungsfüllblocks CLEAR PRO FILL CONEL, um mit dem Befüllvorgang zu beginnen. Schließen Sie nach Beendigung des Füll- vorgangs die beiden Absperrungen, um eine unkontrollierte Nachbefüllung zu vermeiden. ÜBERPRÜFUNG DER TRENNFUNKTION DES ENTLASTUNGSVENTILS Die Trennfunktion sowie die Funktion des Ausgangsrückflussverhinderers müssen nach...
  • Page 5 Montieren Sie die Wartungskugelhähne an Stelle der Manostopfen. Montieren Sie die Nadelventile des Messgeräts an die Wartungskugelhähne 1 + 2. Montieren Sie das Messgerät und öffnen Sie die beiden Absperrungen. Entlüften Sie die Armatur über die beiden Nadelventile. Schließen Sie die beiden Nadelventile anschließend wieder.
  • Page 6 ÜBERPRÜFUNG RV 2 Zur Überprüfung des Ausgangsrückfluss- verhinderers (RV 2) muss zuvor die Mittel- druckzone vollständig entleert sein. Öffnen Sie die ausgangsseitige Absperrung. Wenn aus dem Ablauftrichter Wasser tropft, liegt ein mechanischer Defekt oder eine Ver- schmutzung des Ausgangsrückflussverhinderers vor. In diesem Fall muss die Systemtrenner-Patrone gereinigt oder getauscht werden.
  • Page 7 Hebeln Sie die Spange [A], die das Manometer hält, mit einem Schraubendreher [B] heraus. Hebeln Sie anschließend mit einem Schraubendreher das Manometer [C] heraus. DEMONTAGE SYSTEMTRENNER Die Demontage des Systemtrenners ist bei einem Defekt erforderlich und wenn die Systemtrenner-Kartusche verschmutzt ist und gereinigt werden muss. Schließen Sie beide Absperrungen.
  • Page 8 Setzen Sie das Werkzeug von oben auf die Systemtrenner-Patrone (1) und drehen Sie im Uhrzeigersinn (2). Achten Sie darauf, dass die beiden Zapfen des Werkzeugs in die Laschen der Patrone greifen [A]. Ziehen Sie die Patrone unter leichtem Drehen heraus und reinigen Sie ggfs. die Patrone mit klarem Wasser.
  • Page 9: Technische Daten

    DEMONTAGE DRUCKMINDERER Der Druckminderer des Heizungsfüllblocks CLEAR PRO FILL CONEL muss nach DIN EN 806, Teil 5 jährlich gewartet werden. Schließen Sie die ein- und ausgangsseitige Absperrung. Drehen Sie den Druckminderer mit Hilfe des Ringschlüssels gegen den Uhrzeiger- sinn heraus und reinigen Sie ihn mit klarem kalten Wasser.
  • Page 10: Zubehör / Ersatzteile

    YSK662800979 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO Fill Heizungsfüllblock K/1.0/09-23/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche...
  • Page 11 HEATING FILLING BLOCK CLEAR PRO FILL CONEL HEIZUNGSFÜLLBLOCK CLEAR PRO FILL CONEL...
  • Page 12: Field Of Application

    FIELD OF APPLICATION The CLEAR PRO FILL CONEL heating filling block is used to automate the filling process in hot water heating systems. The built-in backflow preventer BA according to DIN EN 1717 prevents the heating water from flowing back into the drinking water line. In this combina- tion, the direct fixed connection of drinking water to the heating system is approved accor- ding to DIN EN 1717.
  • Page 13 PRESSURE REDUCER SETTING Before you can fill the system with treated water, the pressure reducer may need to be ad- justed.The pressure reducer of the heater filling block CLEAR PRO FILL CONEL is factory set to 1.5 bar. Please note that the inlet pressure must be at least 1 bar higher than the desired outlet pressure.
  • Page 14: Filling The Heating System

    FILLING THE HEATING SYSTEM Open the two shut-off valves of the hea- ting block CLEAR PRO FILL CONEL to start the filling process. Close both shut-offs after the filling process has been completed to prevent uncontrolled refilling. CHECKING THE ISOLATING FUNCTION OF THE...
  • Page 15 Install the maintenance ball valves in place of the pressure gauge plugs. Mount the needle valves of the meter to the maintenance ball valves 1 + 2. Mount the meter and open the two shut- off valves. Vent the valve via the two needle valves. Then close the two needle valves again.
  • Page 16 CHECK RV 2 To check the outlet backflow preventer (RV 2), the medium pressure zone must be completely drained beforehand. Open the shut-off valve on the outlet side. If water drips from the drain funnel, there is a mechanical defect or contamination of the outlet backflow preventer.
  • Page 17 Lever out the clasp [A] holding the pressure gauge with a screwdriver [B]. Then lever out the pressure gauge [C] with a screwdri- ver. DISASSEMBLY BACKFLOW PREVENTER Disassembly of the backflow preventer is necessary in case of a defect and if the backflow preventer cartridge is dirty and needs to be cleaned.
  • Page 18 Place the tool on the backflow preventer cartridge (1) from above and turn clockwise (2). Make sure that the two pins of the tool engage in the tabs of the cartridge [A]. Pull out the cartridge while gently turning it and clean the cartridge with clean water if necessary.
  • Page 19: Technical Data

    DISASSEMBLY PRESSURE REDUCER The pressure reducer of the heating filling block CLEAR PRO FILL CONEL must be ser- viced annually in accordance with DIN EN 806, Part 5. Close the shut-off on the inlet and outlet side. Turn the pressure reducer out counterclo- ckwise using the ring wrench and clean it with clear cold water.
  • Page 20: Accessories / Spare Parts

    YSK662800979 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO Fill Heizungsfüllblock K/1.0/09-23/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
