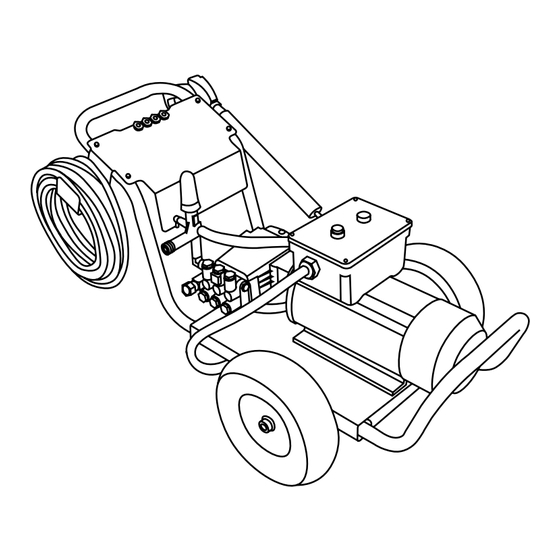

PRESSURE WASHER
USE AND CARE MANUAL
READ THIS MANUAL CAREFULLY BEFORE OPERATION
Failure to follow the instructions and safety precautions in this manual can result
in property damage, serious injury and/or death.
If your pressure washer is not working or if there are parts missing or broken, please DO NOT
RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service Department by calling
1-877-362-4271 or emailing cservice@fna-group.com
SAVE THIS MANUAL FOR FUTURE REFERENCE
NOTE: Photographs and line drawings used in this manual are for reference only and may not
represent your specific model.
Part Number 7120501 / ENGLISH
REV C - 10/2023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 30A and is the answer not in the manual?

Questions and answers

Related Manuals for Simpson 30A

Summary of Contents for Simpson 30A

  • Page 1 PRESSURE WASHER USE AND CARE MANUAL READ THIS MANUAL CAREFULLY BEFORE OPERATION Failure to follow the instructions and safety precautions in this manual can result in property damage, serious injury and/or death. If your pressure washer is not working or if there are parts missing or broken, please DO NOT RETURN IT TO THE PLACE OF PURCHASE.
  • Page 2 THIS PAGE WAS INTENTIONALLY LEFT BLANK Page II...
  • Page 3 SAVE THIS MANUAL FOR FUTURE USE Keep this manual for future reference. This manual should be considered a permanent part of the product and stay with it. This manual should be available to anyone operating the product(s) it covers. This manual should remain with the product(s) it covers if sold to a new owner.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS SAFETY INSTRUCTIONS Read this Manual Before Operating Additional Instructions Hazard Alert Symbols DISCLAIMERS PERSONAL PROTECTIVE EQUIPMENT UNPACKING ASSEMBLY 7 Adding the Pump Breather Cap Assemble the Spray Gun Activating the Hour Meter Organize Accessories COMPONENT LOCATION 30 ampere style 50 ampere style CONNECTING HOSES PURGING AIR FROM THE PUMP 12...
  • Page 5 TURNING OFF PRESSURE WASHER HOUR METER OPERATION TIPS Terms Preparation Pressure Washing Adjusting Pressure TROUBLESHOOTING MAINTENANCE Maintenance Cleaning the Pressure Washer Connections Nozzle Cleaning Water Inlet Filter Pump Maintenance STORING THE PRESSURE WASHER USING SIMPSON PUMP GUARD ® WARRANTY 26 Page 3...

  • Page 6: Safety Instructions

    SAFETY INSTRUCTIONS READ THIS MANUAL BEFORE OPERATING This manual contains important safety information and instructions. Do not operate this product until you have read, and completely understand all safety, operation, and maintenance instructions listed in this manual. Failure to follow the information contained in this manual will result in property damage, injury, and/or death.
  • Page 7 CAUTION CAUTION: CAUTION: SLIP / TRIP HAZARDS When pressure washing in public areas, signs should be posted that indicate to stay clear of the area as high-pressure washing is being performed. Also, signs should be posted that the surface may be slippery and trip hazards may be present. TRIPPING HAZARD Hoses may pose a tripping hazard that can cause injuries...

  • Page 8: Disclaimers

    NOTICE This appliance is not intended to be used by persons (including children) with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

  • Page 9: Unpacking

    UNPACKING Follow the steps outlined in this section to unpack and assemble your pressure washer. If you have any questions regarding the unpacking or assembly of your pressure washer, please have your model number and serial number ready, then contact customer support at 1-877-362-4271 or email cservice@fna-group.com.

  • Page 10: Activating The Hour Meter

    Activating the hour meter Using wire cutters, cut the wire loop, originating from the back of the hour meter, to activate it. (If the wire is not accessible) Using a Phillips screwdriver, remove the screws and the hour meter. After locating the wire loop, please follow Step #1.

  • Page 11: Component Location

    COMPONENT LOCATION 30A Style 12 13 14 15 1. Nozzle holders 11. Spray wand quick connector 12. High-pressure hose 2. Spray gun trigger 13. Hose hanger 3. Spray gun trigger lock 14. High-pressure pump outlet 4. Spray gun 15. Garden hose coupler and filter 5.
  • Page 12 50A Style 13 14 15 1. Nozzle holders 11. Electric motor 2. Spray gun trigger 12. Spray wand quick connector 3. Spray gun trigger lock 13. High-pressure hose 4. Spray gun 14. Hose hanger 5. Spray gun holder 15. High-pressure pump outlet 6.

  • Page 13: Connecting Hoses

    CONNECTING HOSES Before connecting a water supply hose, be sure the water supply is capable of providing an uninterrupted source of clean, cold water at a minimum rate of 5 gallons per minute (GPM) and 20 pounds per square inch (PSI) of pressure. Once a proper water supply is secured, follow the instructions below to connect both the water supply and high-pressure hoses to the pressure washer.

  • Page 14: Purging Air From The Pump

    PURGING AIR FROM THE PUMP NOTICE PUMP PURGING Running a pressure washer pump without water will severely damage the pump seals and other internal components. To avoid this hazard, make sure your water supply is uninterrupted and at least 5 GPM at 20 PSI, and always purge the air your pressure washer pump before starting the engine.

  • Page 15: Nozzles

    NOZZLES Nozzle Selection The nozzles supplied with the pressure washer have specific spray patterns designed to clean different surfaces. Using the incorrect nozzle can damage surfaces. Refer to the table below to select the correct nozzle before using the pressure washer. NOTE: The selection of nozzles included may vary with pressure washer models.

  • Page 16: Operating Checklist

    OPERATING CHECKLIST Location Place the pressure washer on a level surface outside. Never use an extension cord with the electric pressure washer. If the power supply cord will not reach a receptacle, move the pressure washer closer to the receptacle. Operating Conditions Before each use, check for loose or damaged parts, leaks, and/or any other condition that may affect proper operation.

  • Page 17: Starting The Pressure Washer

    30 ampere style Plug the electrical power cord into a grounded receptacle, rated for voltage and current requirements of the pressure washer, that was properly installed in accordance with all local codes and ordinances. 250v 50A 6-50R 250v 30A 6-30R Page 15...
  • Page 18 WARNING: WARNING: ELECTROCUTION HAZARD Improper connection of the equipment-grounding conductor can result in a risk of electrocution. Check with a qualified electrician or service personnel if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the product - if it will not fit the outlet, have a proper outlet installed by a qualified electrician.
  • Page 19 Turn the pressure washer ON. Rotate the switch clockwise to the “I” position to turn the pressure washer on. Press the GREEN button to turn the pressure washer on. Point the gun in a safe direction, open the trigger lock and squeeze the trigger. Page 17...

  • Page 20: Using Chemicals

    USING CHEMICALS (if equipped) NOTICE VOLATILE LIQUIDS Pressure washing with volatile, flammable, or corrosive liquids could cause pressure washer damage, fire, or explosion resulting in severe injury and/or death. To avoid these hazards, use only approved soaps and chemicals, do not attempt to pressure wash with volatile, flammable, or corrosive liquids, and NEVER use bleach.

  • Page 21: Turning Off Pressure Washer

    TURNING OFF THE PRESSURE WASHER 1. Set the trigger lock on the spray gun. 2. Turn the pressure washer motor off. Rotate the switch counter- clockwise to the “O” position to turn the pressure washer off. Press the RED button to turn the pressure washer off.

  • Page 22: Operation Tips

    OPERATION TIPS Terms • PSI - Pounds per square inch (PSI) is the unit to measure the pressure of water. In relation to a pressure washer, the higher the PSI number, the greater the pressure and stripping power produced. • GPM - Gallons per minute (GPM) is the flow rate of water. In relation to a pressure washer, the greater the GPM, the greater the flow or rinsing power produced.

  • Page 23: Troubleshooting

    TROUBLE SHOOTING Issue Possible Cause Solution Plug the cord into a The power supply cord is receptacle of the proper not connected. voltage and amperage. The house circuit breaker is Reset the circuit breaker. tripped. The GFCI equipped Reset the GFCI by pushing receptacle (if applicable) is the RESET button.

  • Page 24: Maintenance

    MAINTENANCE For safety reasons, the manufacturer recommends all pressure washer service and repairs be performed by an authorized service center. All warranty replacements or repairs must be performed by an authorized distribution or service center. To find an authorized service center near you, make a warranty claim, or get authorized warranty repair, call 1-877-362- 4271 or email cservice@fna-group.com.

  • Page 25: Nozzle Cleaning

    Nozzle Cleaning If a nozzle becomes clogged, the pump may pulsate and spray patterns could change. If the nozzle is not cleaned, excessive pressure may develop possibly damaging the pump, or other accessories. Inspect nozzles before using them and follow the instructions in this section for the proper nozzle cleaning procedure.

  • Page 26: Pump Maintenance

    Pump Maintenance Note: The pump was filled with oil at the factory. The preferred oil is SIMPSON © Premium Pump Crankcase Oil. If this oil is not available, an SAE 15W-40 oil may be used. Change the oil after the first 50 hours of operation and every 100 hours thereafter or every 3 months.

  • Page 27: Using Simpson ® Pump Guard

    NOTICE PUMP DAMAGE Leaving water inside the pump during freezing weather will cause severe damage to the pump. To avoid costly damage, always treat the pump with SIMPSON ® Pump Guard to remove the trapped water and to fill the pump with a lubricating, antifreeze solution.
  • Page 28 RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER): To process a warranty claim on your SIMPSON® pressure washer, report the concern to 1-877-362-4271 or cservice@fna-group. com for authorization and direction to the nearest authorized service center in your area.
  • Page 29 NOTES THIS PAGE WAS INTENTIONALLY LEFT BLANK Page 27...
  • Page 31 READ THIS MANUAL CAREFULLY BEFORE OPERATION Failure to follow the instructions and safety precautions in this manual can result in property damage, serious injury and/or death. SAVE THIS MANUAL FOR FUTURE REFERENCE Part Number 7120501 / ENGLISH REV C - 10/2023...
