Summary of Contents for MUSICIAN DRACO R2R DAC

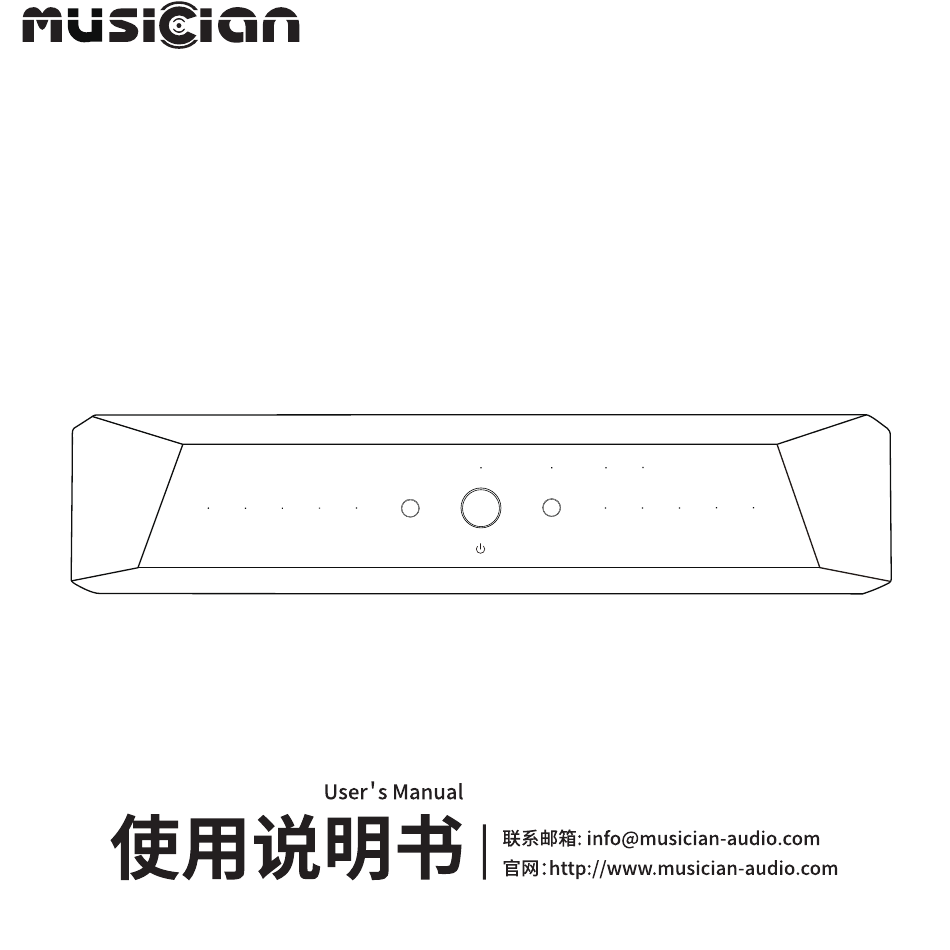

- Page 1 DRACO R2R DAC MUSICIAN D R A C O 4 4 K 1 4 8 K O P T A E S U S B I 2 S I N P U T N O S D S D C O A X...
- Page 3 MUSICIAN D R A C O 4 4 K 1 4 8 K D S D C O A X O P T A E S U S B I 2 S I N P U T N O S...
- Page 4 产品信息 DRACO特点 R2R DAC R2R阵列DAC真正的平衡，R-2R网络控制解码线性误差小，解码速度高，数字 噪声低，不仅确保音频信号的低失真,还能确保非常低的背景音乐噪声。 自研技术，采用自主开发设计的数字滤波器, 可大大增加动态对比、分析力以及 更自然细腻的音色 多种端口多种选择，数字输入有I2S, 同轴, 光纤, AES,USB。模拟输出有一组XLR 平衡输出，一组RCA输出。 采用主控ALTERA高效芯片/ARM高性能芯片。音频信号传输不失真音质。 封装线性电源，O芯变压器, 为DAC提供低噪声及稳定的电源电压。 机器老化 天龙座解码器的老化时间为一周：待机或通电24/7（300小时），经过足够的 老化时间后，您将获得最佳性能。 不建议同时连接RCA或XLR输出，因为它们是共享的，会降低声音质量。 即使 下游设备关闭，输出信号仍将传输到下游设备的输入级。 如果可能， 请使用XLR输出。 作为一款平衡的DAC， 天龙座的XLR输出将更加出色。...
- Page 5 MUSICIAN D R A C O 4 4 K 1 4 8 K 55mm I 2 S I N P U T N O S D S D C O A X O P T A E S U S B 250mm 基本参数...
- Page 6 操作说明 交流电源要求： 115-230V （ 可调） ， 50/60Hz...
- Page 7 驱动安装 请登录MUSICIAN官网，通过技术支持 ( http://www.musician-audio.com/en/col.jsp?id=105 ） 下载DRACO驱动程序：“DRACO drive.zip” 连接好电脑跟设备之间的USB线 → 设备开机 → 短按Input切换到USB输入模式 打开下载好的DRACO驱动文件 → 点击Setup进入安装 → 继续点击Next → 直到安装完成，显示Finish 安装完之后在电脑右下角 → 右击播放设备 → 选择MUSICIAN USB DAC作为默认设备 驱动程序，完成...
- Page 8 1. 音源输入选择到I2S； RX0_G LRCK+ RX0- 2. 按正中间的开关/待机键（灯亮） MCLK- RXC+ RXC_G 3. 接下来按NOS，同时I2S灯亮起 MCLK+ RXC- PCM DSD O CE Remote 4. 接下来按NOS，同时I2S灯亮起 44K/48K RX O 5. 再按NOS键可循环切换相位模式（共有8种模式， DDC_CLK TX O DDC_DATA 1X、2X、4X指示灯为二进制模式显示） 6. 选择满意声音后停止操作，机器自动退出模式 HP_DET 设置功能。 HDMI 通过以上I2S设置，MUSICIAN产品基本可以满足市面上大部分品牌。 如果通过上述设置无法正常播放（如嘶嘶声) 。这不应被视为缺陷产品， 而只是匹配失败。建议的解决方案是使用定制的HDMI电缆(右图为引脚图)。...
- Page 10 DRACO R2R DAC MUSICIAN D R A C O 4 4 K 1 4 8 K D S D C O A X O P T A E S U S B I 2 S I N P U T...
-
Page 12: Front And Rear Panels
Front and rear panels MUSICIAN D R A C O 4 4 K 1 4 8 K O P T A E S U S B I 2 S I N P U T N O S D S D... -
Page 13: Product Information
Product information DRACO Features R2R DAC R2R Array DAC True Balance, R-2R network control decoding linear error, high decoding speed, low digital noise, not only to ensure low distortion of the audio signal, but also to ensure very low background noise music. Self-Developed Technology, Using self-developed and designed digital filters, which can greatly increase dynamic contrast, analysis, and more natural and delicate timbre, etc. - Page 14 MUSICIAN D R A C O 4 4 K 1 4 8 K 55mm I 2 S I N P U T N O S D S D C O A X O P T A E S U S B...
- Page 15 Operating instructions AC power requirements: 115-230v (adjustable), 50 / 60Hz...
-
Page 16: Drive Installation
Drive installation Please visit the official website of MUSICIAN and download the ( http://www.musician-audio.com/en/col.jsp?id=105 ） Download the DRACO driver: “ DRACO drive.Zip ". Connect the device with the computer by USB cable → turn on thedevice→short press “ Input ” to switch to the USB input mode. - Page 17 I2S Pin Configuration of DRACO PS: There is no industry standard of I2S connection. Different brand/product has different I2S line order. MUSICIAN Draco is trying to compatible with DATA- RX2+ most of device by the following mode setting RX2_G DATA+...
- Page 19 DRACO R2R DAC MUSICIAN D R A C O 4 4 K 1 4 8 K D S D C O A X O P T A E S U S B I 2 S I N P U T N O S 取扱説明書...
- Page 20 前書き MUSICIANの製品をご注文頂きまして、 誠にありがとうございます！ 広州楽之佳テクノロジー株式会社( MUSICIAN Audio)は、 2020年に正式に設立されました。 R&Dチームは、 オーディオの研究開発において20年以上の経験を持つ熱狂的なグループに よ って形成されています。 R2Rディ スクリートバランスデコーダー、 バランスヘッ ドホンアンプ、 バランスパワアンプ、 バランスプリアンプ、 ヘッ ドフ ォン、 バッシブスピーカーなどのさまざまな オーディオ製品の研究開発と生産に取り組んでいます。 *ご使用前に必ずお読みください。 放熱を妨げないように、 本製品の上に新聞やテーブルクロスやカーテンなどを 放置しないでください。 機器内部の温度が高すぎると、 火災、 機器の故障、 怪我 する原因となります。 スイッチ、 ノブ、 ケーブルを使用する時、 力を入れすぎないでください。 本製品に指定されている電圧のみを使用してください。 指定された電圧より高 い電圧で機器を使用すると、 火災、 機器の損傷、 怪我を引き起こす可能性があ...
- Page 21 前後パネル MUSICIAN D R A C O 4 4 K 1 4 8 K C O A X O P T A E S U S B I 2 S I N P U T N O S D S D...
- Page 22 製品情報 DRACO特徴 R2R DAC R2RアレイDACは、真のバランス型であり、R-2Rネットワーク制御のデコーデ ィングのための低い直線性誤差、高いデコーディング速度、低いデジタル オーデ ィオ信号の歪みが少ないだけでなく、BGMのノイズも非常に少ない低ノイズを 実現します。 デジタルフィルターは自社開発のもので、ダイナミックなコントラストや分析力 を高め、より自然なサウンドを実現します。 デジタル入力にはI2S、同軸、光、AES、USB、アナログ出力にはXLRバランス、 RCAと豊富な端子を用意しています。 メインコントロールには高性能なALTERA/ARMチップを採用します。歪みのな いオーディオ信号の伝送を実現します。 密閉型リニア電源、Oコアトランス、DACに低ノイズで安定した電源電圧を提供 します。 マシンエージング DRACO R2R DACのエージング時間は1週間です。24/7（300時間）のスタンバイ または電源オンで、十分なエージング時間の後、最高のパフォーマンスを得るこ とができます。 RCA出力やXLR出力は共有されているため、同時に接続すると音質が劣化するの でお勧めしません。バックエンド機器の電源が切れても、出力信号はバックエン ド機器の入力段に伝送されます。 可能であれば、XLR出力を使用してください。バランスDACとして、DRACO R2R DACのXLR出力はさらに優れたものになります。...
- Page 23 MUSICIAN D R A C O 4 4 K 1 4 8 K 55mm O P T A E S U S B I 2 S I N P U T N O S D S D C O A X 250mm 基本パラメータ...
- Page 24 操作方法 オン/オフ/スタンバイ 電源を入れ、 電源ボタン を押してDACをオンにすると、 LEDが消灯します。 再度、 電源ボタン を押すと、 DACはスタンバイモードに切り替わり、 LEDが 点灯した状態になります。 信号入力の選択 フロン トパネルの左側には、 入力モードの選択があり、 INPUTボタンを押すと入力 モードが切り替わります。 入力方式に同軸を選択すると、 対応するCOAXの上のLEDが点灯します。 入力方式に光ファイバを選択すると、 対応するOPTの上のLEDが点灯します。 入力方式にAESを選択すると、 対応するAESの上のLEDが点灯します。 入力方式にUSBを選択すると、 対応するUSBの上のLEDが点灯します。 入力方式にI2Sを選択すると、 対応するI2Sの上のLEDが点灯します。 オーバーサンプリングのオン/オフキー オーバーサンプリングの場合はNOSインジケーターライ トが消灯します。 元のサンプリングの場合はNOSインジケーターライ トが点灯します。 アナログオーディオ信号出力 出力は、 XLRバランス出力とRCA出力の2種類があります。 デジタルオーディオ信号入力 本機は、 I2S、 同軸、 光、 AES、 USBの計5つの入力方式を備えています。 AC電源入力...
- Page 25 ドライバインストールご案内 MUSICIAN社のウェブサイト( http://www.musician-audio.com/en/col.jsp?id=105 ) にアクセスし、テクニカルサポート経由でDRACOドライバーをダウンロードしてくだ さい。「DRACO drive.zip」 パソコンと本機をUSBケーブルで接続する→本機の電源を入れる→Inputを短く押すと、 USB入力モードに切り替わる。 ダウンロードした DRACO ドライバのファイルを開く → 「Setup」をクリックして インストールを開始する → インストールが完了して「Finish」と表示されるまで 「Next」をクリックし続ける。 インストール後、パソコンのデスクトップの右下で → 再生設備を右クリック → MUSICIAN USB DACを既定のデバイスとして選択する。 完了。...
- Page 26 LRCK+ RX0- 2. 真ん中のOn/Off/Standbyボタンを押す(点灯)。 MCLK- RXC+ RXC_G 3. 次にI2Sランプが点灯している状態でNOSキーを押す。 MCLK+ RXC- PCM DSD O 4. もう一度真ん中のOn/Off/Standbyボタンを押す(消灯)。 CE Remote 44K/48K 5. NOSキーをもう一度押すと、位相モードが切り替わります RX O DDC_CLK NOSキーをもう一度押すと、位相モードが切り替わります TX O DDC_DATA (合計8つのモード、1X、2X、4Xインジケーターライトはバ イナリモードで表示されます）。 HP_DET 6. 満足のいく音を選択した後に操作を停止すると、自動的に モード設定機能を終了します。 HDMI 以上のようなI2Sの設定により、MUSICIAN製品は基本的に市場のほとんどの ブランドのデバイスに対応することができます。 上記の設定で正常に再生されない場合（ヒスノイズなど）、これは初期不良ではありません。 デバイスと互換性がありませんのです。推奨される解決策は、カスタムのHDMIケーブルを 使用することです。（右図のピンダイアグラムをご参照ください。）...
- Page 27 保証条項 当社は厳格な品質管理と検査を行い、 製品の品質に自信を持っています。 ご安心 してお使いいただく ために、 すべての製品には1年間の保証が付いています。 購入 日から30日以内に、 以下の条件を満たす場合、 ほとんどの製品は返品/返金また は交換を対応できます。 素晴らしいショ ッピング体験をお楽しみください！ 返品可能なアイテム 返品送料と返品先 受領後30日以内に返品/返金または交換できるアイテムは、 次 すべての忠実な顧客に利益をもたらすサービスを提供することを の基準に準拠している必要があります。 目指しています。 全世界のお客様は、 中国の倉庫に商品を返品で きます。 返品先については、 返品の前に必ずご連絡ください。 1.返品された商品には、 すべてのアクセサリ、 ハードウェア、 マニュアル、 または説明書が付属しており、 出荷時と同じ 「新しい」 状態である必要 1.中国への送料はお客様が負担します。 があります。 （返品または交換の送料が含まれます。 送料は返金不可です。 ） 2.当方が返品された商品を受け取り後に検査いたします。 不適切な取 り扱い、...
