Summary of Contents for Dallmer 545015

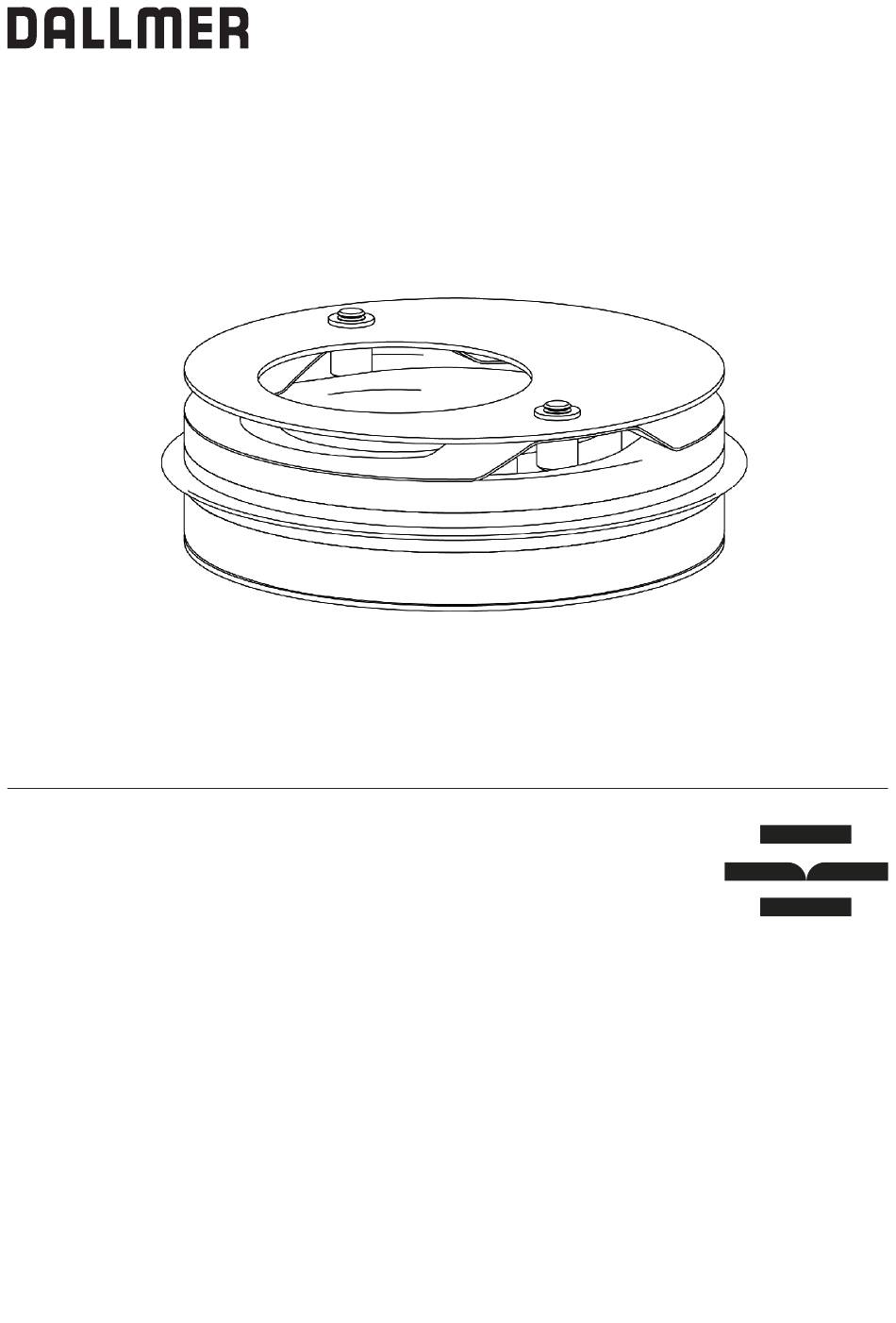

- Page 1 Entwässerungssysteme. 848000150-04/24 Seit 1913 Montageanleitung Brandschutzelement DN 50.1 Montageanleitung Brandschutzelement DN 50.1 Mounting Instructions Fire protection collar DN 50.1...
-
Page 2: Wichtige Hinweise
Um eine vollständige Brandschutzab- schottung zu gewährleisten, darf das Benötigtes Werkzeug Brandschutzelement ausschließlich nur mit einem dafür vorgesehenen Ablauf- Maßangaben gehäuse (siehe S.4) von Dallmer mon- tiert werden. Montageanweisungen Wichtige Hinweise Lesen Sie sich die Anleitung für einen Flächeneinbau ordnungsgemäßen und sicheren Ge- brauch gründlich durch. - Page 3 Scope of delivery To ensure complete fire protection sealing, the fire protection element may only be in- stalled with a Dallmer drain body (see page Tools required 4) designed for this purpose. Dimensions Important notes...
- Page 4 DN 50 539076 DallFlex senkrecht DN 50 537164 CeraFlex senkrecht DN 50 539083 DallFlex Duo senkrecht DN 50...
- Page 5 Kernlochbohrung / Core drill 120-124 Ø Ø118 Ø 50 +0,5 Ø - 0,5...
- Page 8 Rohrabschottung DALLMER Ablauf mit DALLMER Brandschutzelement DN 50.2 DN 50 DN 50.1 DN 70 DN 100 Feuerwiderstandsklasse: R 30 R 60 R 90 R 120 Zulassungsnummer (abZ): Z-19.17-1543 / Bauartgenehmigung (aBG): Z-19.53-2634 Herstellungsjahr: Ausführender Handwerker: Art.- Nr. 800000755 Brandschutzplakette unmittelbar im Montagebereich anbringen!
- Page 11 Rohrabschottung DE Brandschutzplakette unmittelbar DALLMER Ablauf mit DALLMER Brandschutzelement im Montagebereich anbringen! DN 50 DN 50.1 DN 50.2 DN 70 DN 100 Feuerwiderstandsklasse: R 30 R 60 R 90 R 120 Zulassungsnummer (abZ): Z-19.17-1543 / Bauartgenehmigung (aBG): Z-19.53-2634 Attach the fire protection sticker Herstellungsjahr: Ausführender Handwerker:...
- Page 12 Dallmer GmbH + Co.KG Wiebelsheidestraße 25 59757 Arnsberg Germany 49 2932 9616-0 4929329616 - 222 info@dallmer.de dallmer.com...
