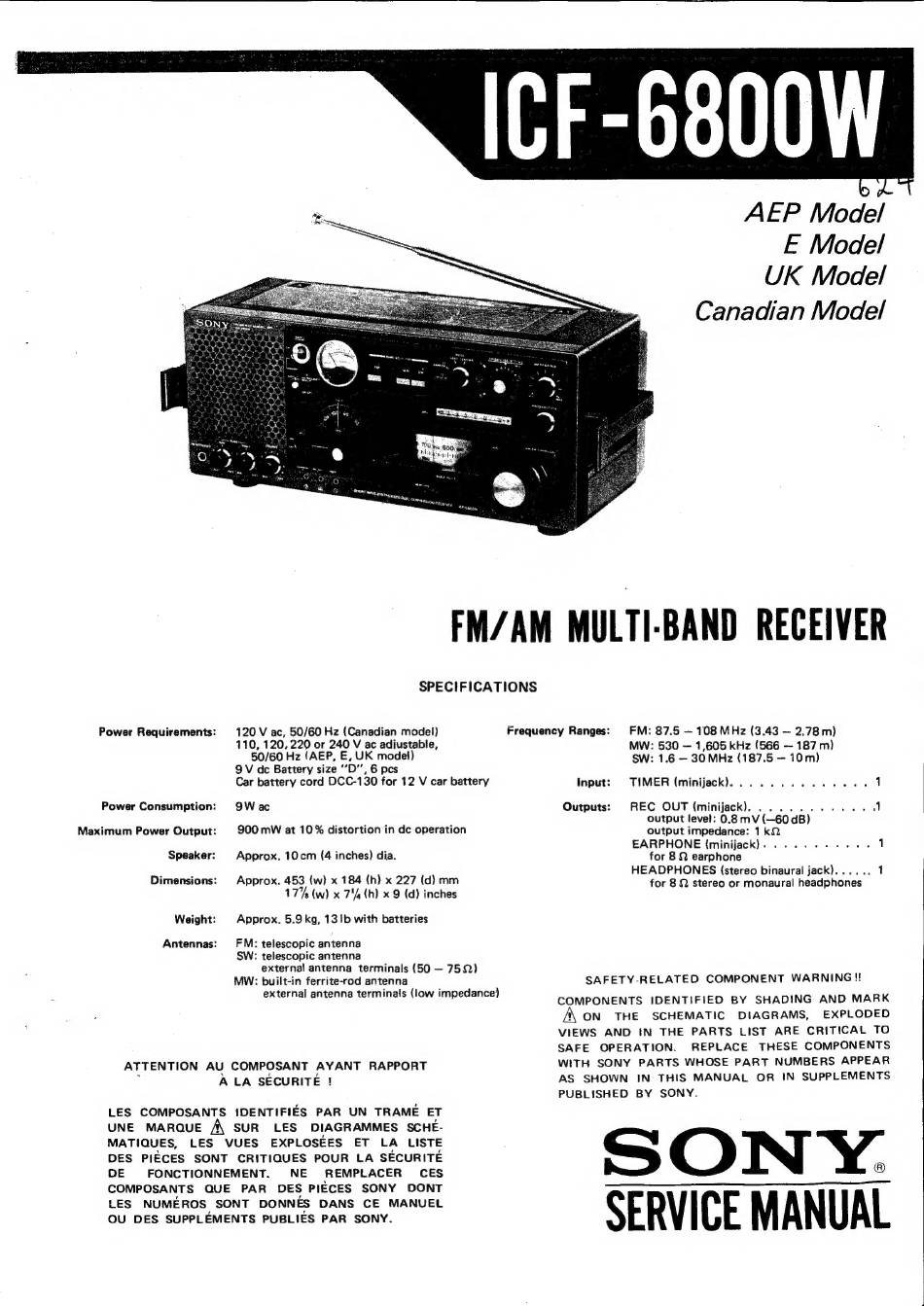

Sony ICF-6800W Service Manual

ICF-6800W
AEP Model
E Model
UK Model
Canadian Model
FM/AM MULTI-BAND RECEIVER
SPECIFICATIONS
Power Requirements: 120 V ac, 50/60 Hz (Canadian model) Frequency Ranges: FM: 87.5 — 108 MHz (3.43 — 2.78m)
Power Consumption:
Maximum Power Output:
110, 120,220 or 240 V ac adiustable,
50/60 Hz (AEP, E, UK model)
9V dc Battery size "'D'', 6 pcs
Car battery cord DCC-130 for 12 V car battery input:
QW ac Outputs:
900 mW at 10% distortion in dc operation
MW: 530 — 1,605 kHz (566 — 187 m)
SW: 1.6 — 30 MHz (187.5 — 10m)
TIMER (minijack).. 2... ee eee 1
REC OUT (minijack). . 2... 2... 2405 1
output level: 0.8 mv (—60 dB)
output impedance: 1 kQ
: . EARPHONE (minijack). .....-+-+..-. 1
Speaker: Approx. 10cm (4 inches) dia. for 8 Q earphone
; HEADPHONES (stereo binaural jack)...... 1
Dimensions: Approx. 453 (w) x 184 (h) x 227 (d) mm for 8 stereo Be ronntal Kesdohones
17% (w) x 7% (h) x 9 (d) inches
Weight: Approx. 5.9 kg, 131b with batteries
Antennas: FM: telescopic antenna
SW: telescopic antenna
external antenna terminals (50 — 7592)
MW: built-in ferrite-rod antenna
external antenna terminals (low impedance}
ATTENTION AU COMPOSANT AYANT RAPPORT
° A LA SECURITE !
LES COMPOSANTS !IDENTIFIES PAR UN TRAME ET
UNE MARQUE A\ SUR LES DIAGRAMMES SCHE-
MATIQUES, LES VUES EXPLOSEES ET LA LISTE
DES PIECES SONT CRITIQUES POUR LA SECURITE
DE FONCTIONNEMENT. NE REMPLACER CES
COMPOSANTS QUE PAR DES PIECES SONY DONT
LES NUMEROS SONT DONNES DANS CE MANUEL
OU DES SUPPLEMENTS PUBLIES PAR SONY.
SAFETY-RELATED COMPONENT WARNING !!
SONY.
SERVICE MANUAL
