ADVANCED 2.4GHZ
RADIO CONTROL SYSTEM
Téléchargez la version française ici.
Download de Nederlandse versie hier..
Laden Sie die deutsche Version hier herunter.
#C-59065
Version : 2024-01-08
INSTRUCTION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CT2S and is the answer not in the manual?

Questions and answers

Related Manuals for Corally CT2S

Summary of Contents for Corally CT2S

  • Page 1 ADVANCED 2.4GHZ RADIO CONTROL SYSTEM Téléchargez la version française ici. Download de Nederlandse versie hier.. Laden Sie die deutsche Version hier herunter. #C-59065 Version : 2024-01-08 INSTRUCTION MANUAL...

  • Page 2: Specifications

    Corally. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

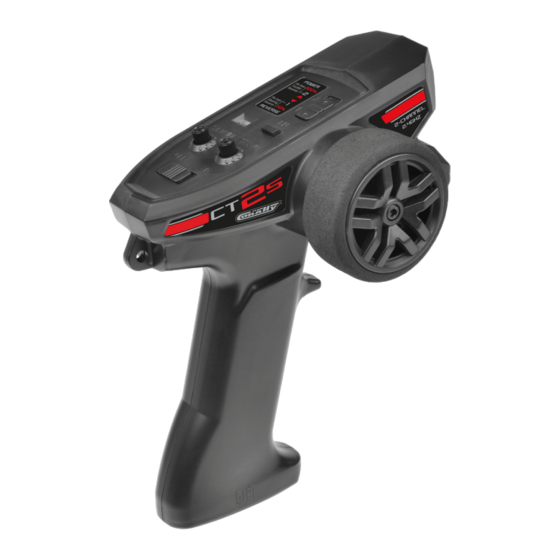

  • Page 3 TRANSMITTER Antenna (Built-in) Throttle Trigger Control the speed of the model and movement forward and backward. Steering Wheel Turn model to left or right. Battery Tray Battery location. Speed Mode / Servo Reverse 1 = 50% • 2 = 100% LED Indicator Function Button For Servo Reversing &...
  • Page 4 RECEIVER Channel 1 Steering Channel 2 Throttle Channel 3 Battery LED indicator Antenna: Never shorten the antenna. Install the antenna as far as possible outside the receiver box. RECEIVER CONNECTION CONNECTION WITH A CONTROLLER BATTERY RECEIVER STEERING SERVO Install the Receiver in your model using double-sided Velcro. Velcro will hold the receiver in place and protect it from vibrations.

  • Page 5: Battery Installation/Replacement

    BATTERY INSTALLATION / REPLACEMENT Respect the polarity markings Remove the cover and insert 4 AA size batteries. Observe the polarity markings and insert accordingly. Power ON the transmitter and check the Led status. Battery Voltage LED - SOLID Light = OK Battery Voltage LED - FLASHING Light = Low Voltage (Replace batteries) TRANSMITTER FUNCTIONS ON/OFF SWITCH...
  • Page 6 TRANSMITTER FUNCTIONS STEERING TRIM The steering trim is used to adjust the steering setting so that the car moves in a straight line without using the steering wheel to compensate. STEERING DUAL RATE (D/R) Use this function to adjust the steering travel of your model. If the model understeers while cornering, add steering by turning CW of the D/R button.
  • Page 7 OPERATE YOUR MODEL MOVE YOUR MODEL FULL THROTTLE NEUTRAL BRAKE/REVERSE 1. Gently pull the trigger to move your model forward. The speed is proportional, the more you pull the trigger, the faster the model moves forward. 2. Release the trigger in neutral position to slow down your model. 3.
  • Page 8 Do Not disassemble any part of this system that is not specified in the instruction manual. Corally will not be respon- sible for any damage due to improper disassembly of any part of the radio control system.
  • Page 9 If material defects or manufacturing faults should arise in a product distributed or manufactured by Team Corally / JSP Group Intl bvba, and purchased by a consumer, we Team Corally / JSP Group Intl bvba acknowledge the obligation to cor- rect those faults or defects within the limitations described below.

  • Page 10: Declaration Of Conformity

    (in accordance with ISO/IEC 17050-1) / (in Übereinstimmung mit ISO/IEC 17050-1) / (Conformément à la norme ISO/IEC 17050-1) / (In overeenstemming met ISO/IEC 17050-1) Type Name/ Typ Name/ Nom/ Type Naam : CT2S Description/ Beschreibung/ Description/ Beschrijving : Transmitter Item Number/ Artikel Nummer/ Numéro d’article/ Artikel Nummer : C-59065 This declaration is issued under the sole responsibility of the manufacturer.
  • Page 11 This manual is an edition of Team Corally, Geelseweg 80, B-2250 OLEN (Belgium). This manual is protected by a copyright and nothing from this edition may be reproduced or used without any prior written authorisation. Whilst every effort has been made to ensure the accuracy of the information in this catalogue, errors do creep in and Team Corally can accept no responsibility for failures, wrong specifications, accuracy of colours, losses or damages caused.
