EJOT Vacu-Tester Instruction Manual

Bedienungsanleitung
Vacu-Tester
Dichtigkeitsprüfung von Schrauben- und Nietverbindungen
1
2
öffnen
3

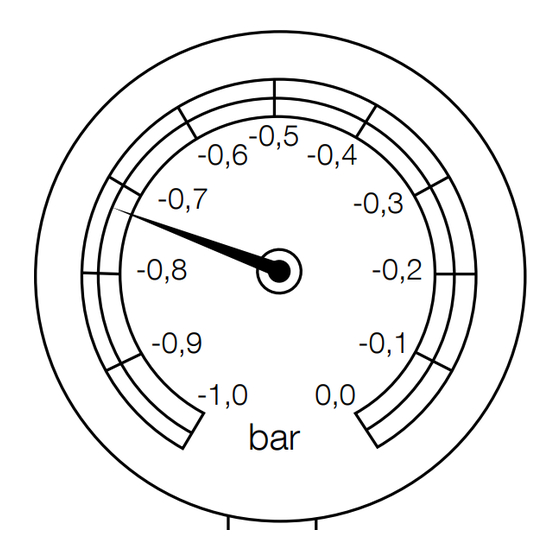

-0,6
-0,7
-0,8
-0,9
-1,0
EJOT SE & Co. KG ∙ Market Unit Construction ∙ In der Stockwiese 35 ∙ 57334 Bad Laasphe
T +49 2752 9080 ∙ F +49 2752 908731 ∙ bau@ejot.com ∙ www.ejot.de/bau
drücken
-0,5
-0,4
-0,3
-0,2
-0,1
0,0
bar
Setzen Sie das Mundstück über den
Befestiger und stellen Sie mit leichtem
Druck sicher, dass eine erste Abdichtung
erreicht wird. Achten Sie auf eine glatte
und luftdichte Oberfläche.
Drücken Sie den Griff der Pumpe wieder-
holt, bis der gewünschte Ansaugdruck
erreicht ist:
min. 3 mal – max. 8 mal
Senken Sie den Druck durch langsames
Öffnen des Ventils.
Unter der Voraussetzung, dass der
Saugdruck konstant bleibt, ist die Bau-
gruppe dann luft- und wasserdicht.
