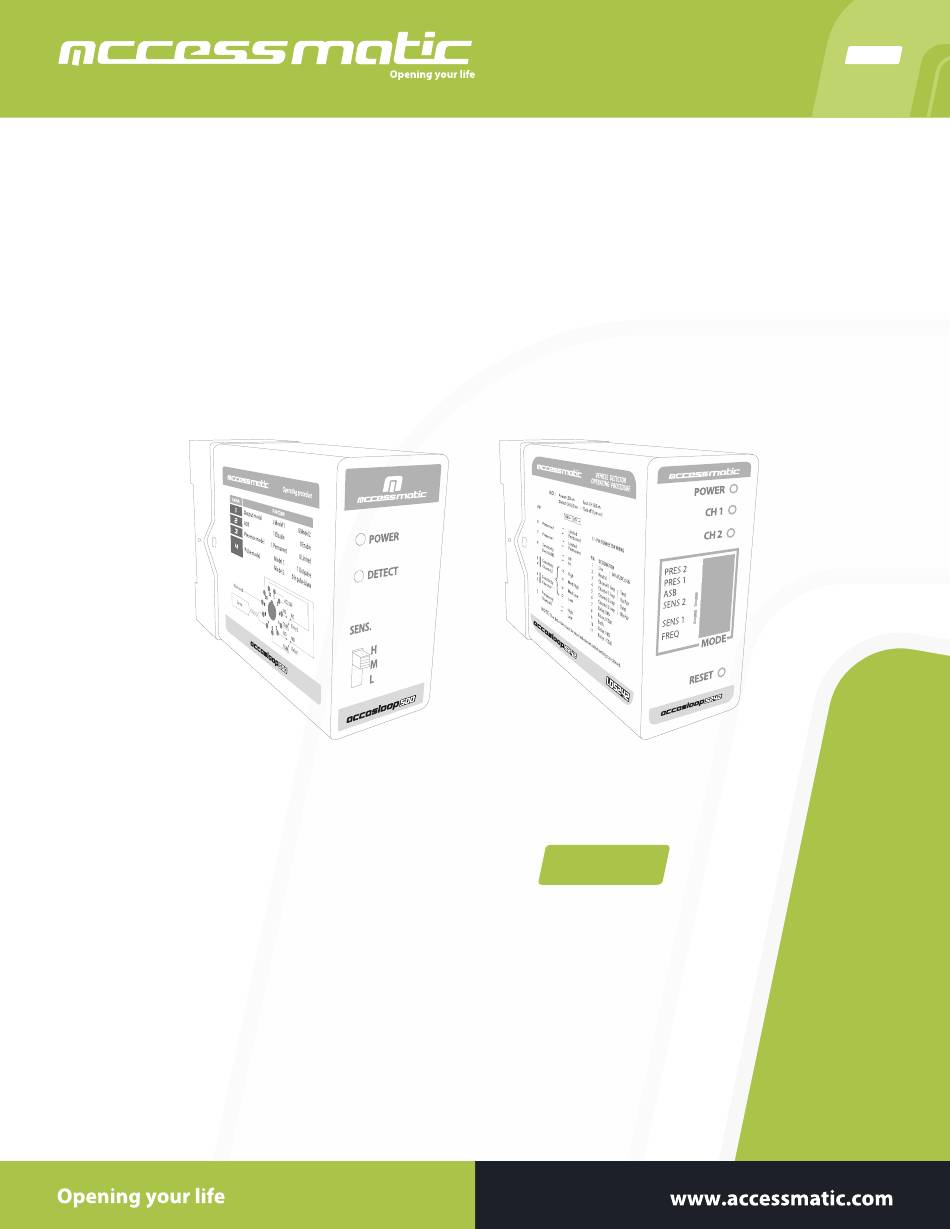

500
accessloop
Code: LD500
MANUAL DE USUARIO
SENSORES DE CUERPOS METÁLICOS
500
accessloop
ADVERTENCIA
Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su
nueva puerta debe ser realizada por una persona técnicamente calificada o licenciada. Tratar de instalar o
reparar el motor sin tener la calificación técnica puede resultar en severas lesiones personales, muerte y/o
daños a la propiedad.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the accessloop 500 and is the answer not in the manual?

Questions and answers

Summary of Contents for Accessmatic accessloop 500

  • Page 1 accessloop Code: LD500 MANUAL DE USUARIO SENSORES DE CUERPOS METÁLICOS accessloop ADVERTENCIA Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada por una persona técnicamente calificada o licenciada. Tratar de instalar o reparar el motor sin tener la calificación técnica puede resultar en severas lesiones personales, muerte y/o daños a la propiedad.
  • Page 2 accessloop Code: LD500 INDICE Datos técnicos Diagrama cableado Primeros ajustes Con guración Instalación del circuito Datos eléctricos Ajustes sensibilidad Indicador L.E.D. Guía de instalación...

  • Page 3: Diagrama De Cableado

    accessloop Code: LD500 Parametros Tecnicos Voltaje 220V Consumo de Energia <3W Inductor de bobina en valor 500uH Frecuencia Operativa 50KHz ~250KHz Sensibilidad 3 grados seleccionados Tiempo de Respuesta 50ms C~+70 Temp de Funcionamiento -40 C~+85°C Temp de Almacenamiento Humedad Relativa Max 90% DIAGRAMA DE CABLEADO Potencia...
  • Page 4 accessloop Code: LD500 INDICADOR DE ESTADO OPERATIVO: El detector de vehículo iniciará la auto-calibración después de encender la fuente de alimentación. En el curso dela auto -calibración, la luz de "ENERGIA" se mantiene normalmente en “ON / ENCENDIDO ”, la luz de "DETECTAR" indica el grado de susceptibilidad del trabajo con tiempos intermitentes.
  • Page 5 accessloop Code: LD500 2. Sensibilidad Automática de Impulso (ASB) La función ASB impulsa el grado de sensibilidad de un detector de vehículo a su máxima potencia. Independientemente de la sensibili- dad de la corriente, la sensibilidad máxima se mantendrá durante toda la presencia del vehículo en la bobina. El grado de sensibilidad volverá...
  • Page 6 accessloop Code: LD500 Guía de Instalación: Forma y Vueltas del Circuito El circuito normalmente es rectángular, los dos lados más largos van perpendiculares a la dirección del vehículo. (Objeto metálico). El largo con mayor distancia depende del ancho de la calle, usualmente 0.5m menos que el ancho de la calle por ambos lados. Perímetro del circuito≥10m, 2 vueltas ；...
  • Page 7 accessloop Code: LD500 Guía de Instalación: Forma y Vueltas del Circuito El circuito normalmente es rectángular, los dos lados más largos van perpendiculares a la dirección del vehículo. (Objeto metálico). El largo con mayor distancia depende del ancho de la calle, usualmente 0.5m menos que el ancho de la calle por ambos lados. Perímetro del circuito≥10m, 2 vueltas ；...
  • Page 8 accessloop Code: LD500 Parámetros Ajuste de frecuencia Para ajustar la frecuencia del canal 1, modi que el "dip-switch" #1 de la tarjeta frontal. Depende de la forma geometrica, al igual que el número de vueltas del loop. Frecuencia Interruptor Dip No 1 Baja Encendido Alta...
  • Page 9 accessloop Code: LD500 Modo de operación del relé de los canales 1 y 2 Cuando un vehiculo entre el canal 1 o 2, la salida del relé del canal 1 o 2 pueden programarse con la señal de presencia y tiempo con los "dip-switch"...
  • Page 10 accessloop Code: LD500 Indicador LED Estatus Canal 1 verde Canal 2 verde Rojo los canales 1 y 2 se iluminan simultáneamente, Potencia indicando que comienza la indicación de sensibilidad. Los canales 1 y 2 se iluminan secuencialmente (frecuencia de Indicador de sensibilidad parpadeo = 1Hz), sensibilidad = tiempos de parpadeo.
  • Page 11 accessloop Code: LD500 2m depend ng on road width 300mm 300mm 2m dependiendo del ancho de la via SAW CUTS Cortes de sierra DISTANCIA MINIMA 2M (ANCHO DE LA VIA = 2M) 3M (ANCHO DE LA VIA = 4M) DISTANCIA MÁXIMA: SIN LIMITE CORTES TRANSVERSALES A 45°...
  • Page 12 accessloop Code: LD500 Guia de instalación Inteferencia Cuando dos loops se encuentran cerca, los campos mágneticos pueden superponerse y alterarse. Este fenomeno, conocido como interferencia puede generar falsa detección o bloqueo. Puede eliminarlo 1) Seleccione cuidadosamente la frecuencia de operación con el "dip-switch" # 1 2) Se debe dejar un espaciado mínimo de 2 metros entre los loops.

  • Page 13: Garantía Limitada

    accessloop Code: LD500 Garantía limitada Todo componente consumible tiene una garantía de 3 meses, los elementos que encontramos en estas condiciones son: Rodamientos, escobillas, interruptores, retenedores, empaques, batería de controles…. Etc., estos repuestos no serán cubiertos por garantía después de los 3 meses de operación se considera desgaste normal por uso. Se manejan 3 años de garantía para el cumplimiento de este tiempo, se requiere realizar un mantenimiento preventivo una vez al año con esto hacer la extensión al año siguiente, el no cumplimiento de los mantenimientos naliza la extensión de los años siguientes de garantía.
  • Page 14 Code: LD500 Garantía para equipos Accessmatic otorga 3 años de garantía en sus productos los cuales se distribuyen de la siguiente forma: Motorreductores Parte eléctrica si el motorreductor del equipo adquirido por el cliente en la línea accessmatic la garantía de 3 años abarca presenta algún daño por defectos de fábrica o desajuste...

  • Page 15: Consideraciones Especiales

    Para más detalles consulte en la página la política de garantías de la GARANTIA 5D. Consideraciones especiales • Los mantenimientos o visitas que ofrece Accessmatic en instalaciones no incluyen los viáticos requeridos para llegar al sitio donde se encuentra operando el equipo. Dichos viáticos deberán ser asumidos por el cliente.
  • Page 16 accessloop Code: LD500 USER MANUAL LOOP DETECTOR accessloop WARNING Please read the manual carefully before installation using the product. The installation of your new product must be carried out by a technically quali ed or licensed person. Attempting to install or repair the motor without technical quali cation can result in severe personal injury, death, and / or property damage.
  • Page 17 accessloop Code: LD500 INDEX Technical data Wiring diagram First adjustments Setting Circuit installation Electrical data Sensitivity settings Indicator L.E.D. Installation guide...

  • Page 18: Technical Parameters

    accessloop Code: LD500 Technical Parameters Voltage 220V Energy consumption <3W 500uH Coil inductor in value Operating Frequency 50KHz ~250KHz Sensitivity 3 selected grades Response time 50ms C~+70 Operating Temp -40 C~+85°C Storage Temp Relative Humidity Max 90% WIRING DIAGRAM Figure 1: Wiring layout Relé...
  • Page 19 accessloop Code: LD500 Operating status indicator The vehicle detector will start self-calibration after turning on the power supply. In the course of self-calibration, “POWER”light keeps normally ON， “DETECT”light indicates working sensitivity degree with ashing times。 “H”gear ashes 3 times， “M”gear ashes 2times， “L”gear ashes 1 time。...
  • Page 20 accessloop Code: LD500 2. Automatic Sensitivity Boost （ASB） ASB boosts the sensitivity degree of vehicle detector to a maximum. Irrespective of current sensitivity, the max sensitivity will be maintai- ned during the entire presence of the vehicle on the coil. The sensitivity degree will revert to the pre-selected degree when the vehicle leaves the coil.
  • Page 21 accessloop Code: LD500 2. nstallation Guide Loop shape and turns Loop is normally rectangle, the two longer sides is perpendicular to the direction of vehicle (metal object) motion. The length of longer side depends on the width of road, usually 0.5m less than road width at both ends. Loop perimeter≥10m, 2 turns ； 6m≤Loop perimeter <10m，...
  • Page 22 accessloop Code: LD500 Installation guide: Form and Laps of the Circuit The circuit is normally rectangular, the two longest sides are perpendicular to the direction of the vehicle. (Metallic object). The length with the greatest distance depends on the width of the street, usually 0.5m less than the width of the street on both sides. Circuit perime- ter≥10m, 2 turns ；...
  • Page 23 accessloop Code: LD500 Parameters Frequency adjustment To adjust the frequency of channel 1, could be achieved by "dip-switch" # 1 on the front board. It depends on the geometrical shape, size as well as the number of turns of the loop. Frequency SwitchDip No 1 High...
  • Page 24 accessloop Code: LD500 Relay operation mode channel 1 and 2 When a vehicle enters channel 1 or 2, the relay output of channel 1 or 2 presence signal and presence time could by set by "dip-switches" # 7 and # 8. Relay operating mode Dip switch No 7 y 8 Channel 1 &...
  • Page 25 accessloop Code: LD500 LED indicator Status Channel 1 green Channel 2 green channels 1 and 2 light simultaneously once, Power up Light indicating sensitivity indication begins. Channels 1 and 2 light sequentially ( ashing frequency Sensitivity indicator Light = 1Hz), sensitivity = blink times. Channels 1 and 2 light simultaneously Preparation for data collection Light...

  • Page 26: Traffic Direction

    accessloop Code: LD500 2m depend ng on road width 300mm 300mm SAW CUTS MIN DISTANCE APART 2m(Road width=2m) 3m(Road witdth=4m) CURB/ MAX DISTANCE ROAD NO LIMIT EDGE 45 CROSSCUT TO PROVIDE STRESS RELIEF TRAFFIC DIRECTION Road Surface Loop Sealant 3Turn of 3 Turns of Loop Cable Loop Cable...
  • Page 27 accessloop Code: LD500 Installation guide Crosstalk When two loops con guration are in close proximity, the magnetic elds of one overlap and disturb the eld of the other. This phenome- non, known as crosstalk, can cause false detection and detector lock up . It could eliminated by 1) Careful choise of operating frequency with "dip-switch"...

  • Page 28: Limited Warranty

    accessloop Code: LD500 Limited warranty Every wearable accessory or element has a 3-month warranty. The elements that classify in this category are: bearings, brushes, switches, retainers, gaskets, O-rings, batteries, remote controls, etc. These elements Will not be covered by the warranty after 3 months of opera- tion.
  • Page 29 Code: LD500 Garantía para equipos Accessmatic otorga 3 años de garantía en sus productos los cuales se distribuyen de la siguiente forma: Motorreductores Parte eléctrica si el motorreductor del equipo adquirido por el cliente en la línea accessmatic la garantía de 3 años abarca presenta algún daño por defectos de fábrica o desajuste...
  • Page 30 Para más detalles consulte en la página la política de garantías de la GARANTIA 5D. Consideraciones especiales • Los mantenimientos o visitas que ofrece Accessmatic en instalaciones no incluyen los viáticos requeridos para llegar al sitio donde se encuentra operando el equipo. Dichos viáticos deberán ser asumidos por el cliente.
  • Page 31 Opening your life www.accessmatic.com...
