Takstar TKX-800 User Manual

8x8 dsp digital matrix processor
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

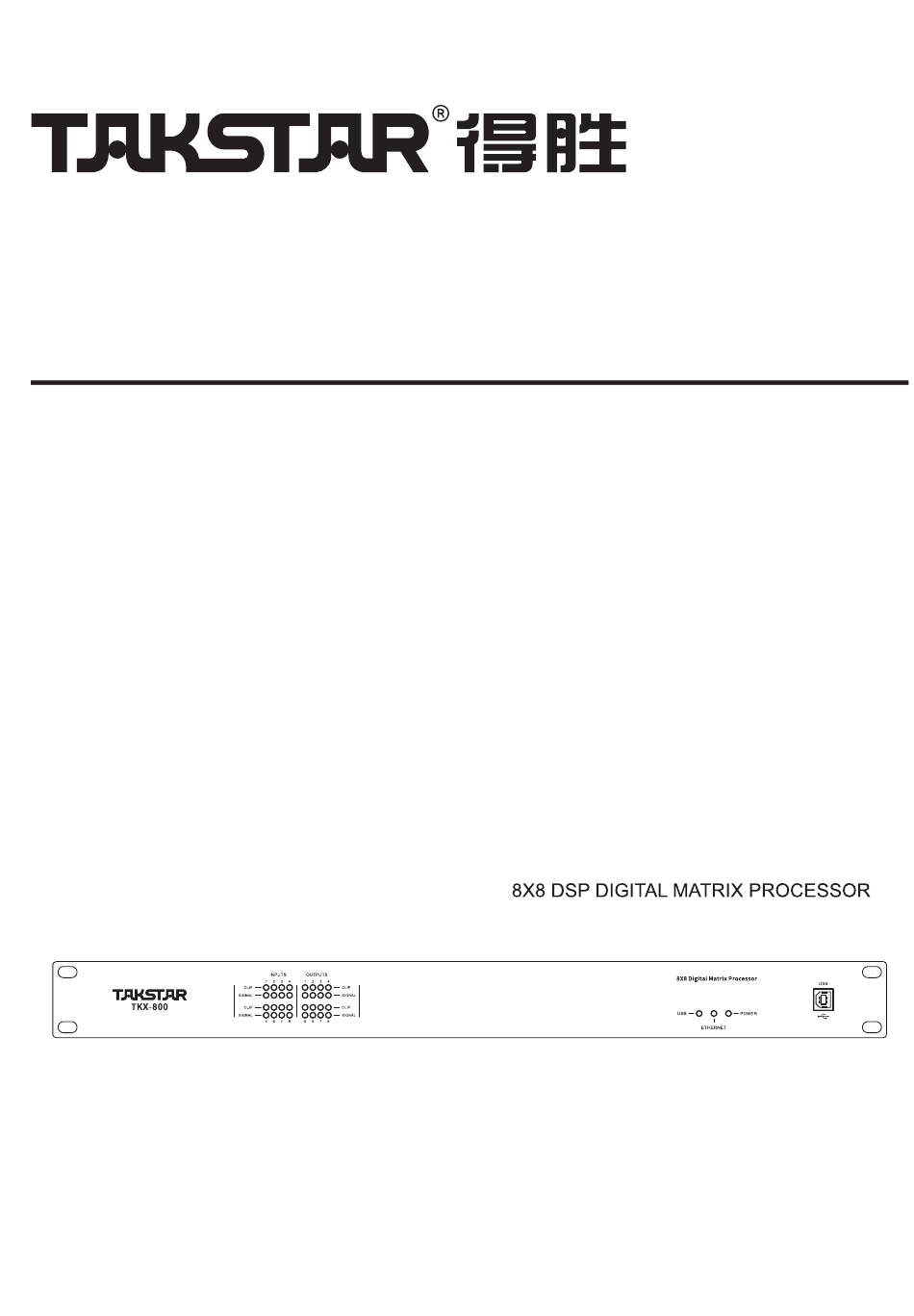

使用说明书
User's Manual
TKX-800
8X8数字矩阵处理器

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TKX-800 and is the answer not in the manual?

Questions and answers

Related Manuals for Takstar TKX-800

Summary of Contents for Takstar TKX-800

  • Page 1 使用说明书 User’s Manual TKX-800 8X8数字矩阵处理器...

  • Page 2: Table Of Contents

    目 录 产品功能 --------------------------------------------------------------1 前面板说明 ------------------------------------------------------------1 后背板说明 ------------------------------------------------------------2 Pc软件 ----------------------------------------------------------------2-3 Pc软件说明 ------------------------------------------------------------4-10 技术指标 --------------------------------------------------------------11 配件清单 --------------------------------------------------------------11 背板控制端口示意图 ----------------------------------------------------12-14 232通信协议控制代码 ---------------------------------------------------15-22 使用安全事项 ----------------------------------------------------------24 英文说明 --------------------------------------------------------------25-47...

  • Page 3: 产品功能

    产品功能 ● 32 位 DSP 芯片处理， 96kHz 采样率， 24bitAD /D A转换。 带有+48V幻象电源，话筒和线性输入增益切换，其中话筒的输入灵敏度可调。 ● 输入处理部分包含高切，低切，自动增益，参量均衡，独立反馈抑制，噪声门，增益，静音，相位，连 ● 动调节，音量编组调节等处理功能。 输出处理部分包含分频，参量均衡，增益，静音，压缩/限幅器，相位，延时，连动调节，音量编组调节 ● 等处理单元。 所有通道的PEQ增益、带宽、频率连续可调，类型可选择: 参量均衡、低架滤波、高架滤波、低切滤波、 ● 高架滤波、移相1阶、移相2阶。 所有输入输出之间可以自由进行矩阵式分配，且每个输入输出通道名称可以更改。 ● 所有输入输出通道带独立的相位曲线调整功能，在PEQ类型选择移相1阶是180度曲线调整，移相2阶是360 ● 度曲线调整。 所有高切、低切滤波器，分频器的类型可选择：巴特沃斯、林奎瑞利、贝塞尔，斜率可选。 ● 输入通道噪声门的门限值、启动时间、恢复时间连续可调。输出通道的压缩/限幅器的阀值、比率、启动 ● 时间、恢复时间连续可调。 所有输出通道的延时模块都具有高达680mS的延时时间。 ● 任意通道之间参数设置可以自由复制，以及任意通道可以进行连动调节。 ● 可在任意一个输入或输出通道时看到当前所有的输入或输出通道的PEQ曲线调整图。 ● 独特的AUX专用通道设计，可混编全部话筒通道，具有专业的ECHO及REV双引擎多重效果器，即可美化修 ●...

  • Page 4: 后背板说明

    后背板说明 电源插座 AC~95-264V 50-60Hz。 电源开关 以太网连接控制端口 可通过设定IP地址来使用网线或路由器（接WIFI)进行连接控制，也可接入INTERNET网络进行异地远程控 制。 RS232/485端口 通过RS232端口实现中控设备的远程实时控制,也可用USB转换线来连机控制,还可以通过485来进行级连控 制。 信号输出端口1-8 信号输入端口1-8 AEC远入远出端口 VCS IN为远端传输过来的信号输入口，VCS OUT为输送到远端去的信号接口。 PC软件 提示：所需PC控制软件和产品说明书都保存在附件的光盘。 USB数据线连机步骤: 设备 USB数据线 USB数据线连接方式...
  • Page 5 一. 点击安装光盘上随机附送的P C控制软件，根据默认提示按“下一步”进行操作，直到软件安装成功后按 “完成”退出，出现以下窗口后关闭此控制软件窗口: 二. 将电脑和处理器用USB数据线连接起来，打开处理器电源，此时电脑会自动找到新硬件并且提示硬件已安 装而且可以使用。 三. 打开P C控制软件，PC软件会自动寻找USB并且连机，连机后右上角连机按键会变成绿色，并且显示 “Online”，说明软件与机器已连机成功，此时可以通过控制软件对处理器进行操作。退出时同样先点 击“Online”按键，再关闭软件界面窗口即可：...

  • Page 6: Pc软件说明

    PC软件说明 一，音量控制界面 1.菜单栏 文件 打开和保存预设参数，以及整机数据上传到电脑和整机数据下载到机器 链接 输入输出通道可以任意组合，来连动调节所有参数 复制 输入和输出通道的所有参数可以任意进行复制 机器锁 用来设置面板锁密码，以确保机器的安全使用 可设置机器的工作状态；不记忆，即时记忆（需要在UO1-21模式下）,不记忆 工作状态 且开机默认U01。 可设置不同的ID来进行多达254台机器的级联控制，以及通过设置ID和IP地址 ID与网口IP设置 来进行远距离网络控制和无线WIFI控制。 测试信号 自带信号发生器，可输出粉红噪声，白噪声以及正弦波信号20Hz-20kHz 通道名称 可编辑所有通道的名称，以便于用户好管理 编组音量 可对输入和输出的任意通道音量进行编组，进行同步控制 群组音量 独立输入和输出4个群组控制，可通过墙面板来控制不同区域 语言 中英文菜单可以切换 2.频谱区：可以任意勾选显示输入输出通道的PEQ曲线和相位曲线图。 3.音量控制区：可以调整所有输入输出通道的增益参数，以及每个通道的相位和静音参数。 4.预设操作区：用来保存和调用预设参数，以及显示当前预设参数的状态。...
  • Page 7 二，噪声门界面 二. 噪声门界面 1.显示噪声门的阀值曲线图，以及所有通道的电平指示灯。 2.可设置所有输入通道的噪声门参数：阀值-90dB到+20dB，启动时间1-999ms，恢复时间1-3000ms可调。 三，自动增益控制界面 1.显示自动增益变化的曲线图，以及所有通道的电平指示灯。 2.可设置所有输入通道的AGC控制参数：阀值-60dB到0dB，目标电平-60dB到0dB，启动时间1-999ms， 恢复时间10-3000ms，比列1:1.0-1:20-LIMIT连续可调。...
  • Page 8 四，压缩器界面 1.显示压缩状态曲线图，以及所有通道的电平指示灯和压缩状态灯。 2.可设置所有输出通道的压缩器参数：压缩值-60dB到+20dB，压缩比率1:1、1：10、LIMIT，启动时间 1-999ms，恢复时间1-3000ms可调。 五，延时界面 1.直观的显示所有通道的延时参数状况图。 2.可以调整所有通道的延时参数，调整范围是0-680ms，分别有毫秒、米、英寸单位切换显示。...
  • Page 9 六，矩阵界面 1.直观显示整机的电气连接图，通过点击方块可进入相应通道编辑功能界面，而且每个通道的名称也可 以编辑。 2.所有输出通道可以选择输入通道信号源的任意路由搭配。...
  • Page 10 七，辅助通道界面 1.选择Mag界面可以调整辅助通道的参量均衡和高低切参数，选择Phase界面可以调整辅助通道的相位曲 线。 2.所有参量均衡的增益、Q值、频率、类型可以调整，以及旁路按键选择。PEQ类型选择有：均衡;低架; 高架;低切;高切;相位180度;相位360度调整。 3.参量均衡的增益、Q值、频率可以用推杆来进行调整，也可以用键盘的上下左右箭头来控制。 4.辅助通道的压缩值调整推杆，点击Set按键后进入辅助通道的压缩器参数设置界面：压缩值-90dB到 +20dB可调，压缩比率1:1、1：10、LIMIT，启动时间0-200ms，恢复时间0-999ms可调，还有压缩指示 灯显示。 5.自动混音的ON/OFF开关，点击Set键进入自动混音的参数设置界面：每路输入都配有自动混音的开关， 并且话筒的优先权增益可以独立设定，对应每路的电平显示。总音量可以独立去控制。自动混音为增 益共享型，衰减的比率深度也可以单独设定。 6.辅助通道的效果ON/OFF开关，点击Set进入效果参数设置界面：回声有音量、重复、延时、预延时参 数可调，混响有音量、反射、时间、预延时参数可调，还有一个总效果音量调整推杆。 7.摄像跟踪的ON/OFF开关，点击Set按键进入摄像跟踪参数设定窗口：首先要选择摄像跟踪的对应通道 （注意只有被选择进入辅助通道的输入通道才可以进入摄像跟踪通道），然后选择合适的阀值 （-50-0dB)、启动时间(0-5000ms）、恢复时间(0-5000ms）参数，当其中任何一个通道信号超过阀 值的时候，这个通道会被自动打开且进行摄像跟踪，而且会按照输入A到输入H的优先顺序进行。 8.输入选择功能，可以选择要混入辅助通道的输入1-8通道。 9.辅助通道的增益控制推杆，以及静音键和电平指示灯。 10.回声消除的ON/OFF开关，点击Set键进入回声消除的音量控制和降噪功能界面，回声 消除的话筒输入音量，远入和远出音量独立可调。注意，在使用的时候本地话筒音 量和远入信号音量相当，这样效果会最佳，不同环境下可适当微调VCS IN和AEC OUT的 音量来达到最佳处理效果。NR降噪功能6－15dB可选，注意开了NR之后会有一定的延时。...
  • Page 11 八，输入界面 可以调整输入通道的参量均衡和高低切曲线，以及当前通道的相位曲线。而且可以勾选同步 显示非当前通道的参量均衡曲线和相位曲线。 2.所有参量均衡的增益、Q值、频率、类型可以调整，以及旁路按键选择。PEQ类型选择有：均衡; 低架; 高架; 低切; 高切; 相位180度; 相位360度调整。 3.参量均衡的增益、Q值、频率可以用推杆来进行调整，也可以用键盘的上下左右箭头来控制。 4.低切的频率20HZ-20KHZ可调整，斜率可以选择“Butterworth”巴特沃斯，“Bessel”贝塞尔，范围 是-6dB到-48dB可调。 5.高切的频率20HZ-20KHZ可调整，斜率可以选择“Butterworth”巴特沃斯，“Bessel”贝塞尔，范围 是-6dB到-48dB可调 。 6.输入可选择反馈抑制的级别，一共有四个档位选择（LEVEL1-4） 7.输入通道增益、静音、相位可以独立控制，以及通道的电平显示灯。...
  • Page 12 九，输出界面 1.可以调整输出通道的参量均衡和高低切曲线，以及当前通道的相位曲线。而且可以勾选同步显示非当 前通道的参量均衡曲线和相位曲线。 2.所有参量均衡的增益、Q值、频率、类型可以调整，以及旁路按键选择。PEQ类型选择有：均衡；低架； 高架；低切；高切；相位180度；相位360度调整。 3.参量均衡的增益、Q值、频率可以用推杆来进行调整，也可以用键盘的上下左右箭头来控制 。 4.低切的频率20HZ-20KHZ可调整，斜率可以选择“Butterworth”巴特沃斯，“Bessel”贝塞尔， “Linkwitz-Riley”宁可锐，范围是-6dB到-48dB可调 。 5.高切的频率20HZ-20KHZ可调整，斜率可以选择“Butterworth”巴特沃斯，“Bessel”贝塞尔， “Linkwitz-Riley”宁可锐，范围是-6dB到-48dB可调 。 6.输出通道增益、静音、相位可以独立控制，以及通道的电平显示灯 。...

  • Page 13: 技术指标

    技术指标 20Hz-20kHz,-0.3dB 频率响应 动态范围 115dBu 系统规格 失真度 <0.005% at 1kHz（0dBu） ＞72dBu，20Hz-20kHz 串音 共模拟制比 ＞78dBu 1KHz 类型 平衡式连接 +48V DC 幻象电源 话筒输入 增益 50dBu 阻抗 2k ohm 平衡式连接 类型 增益 35dBu 音乐输入 输入最大电平 +18dBu 阻抗 ＞10k ohm 类型 平衡式连接 输出部分 最大输出电平 +18dBu 阻抗...

  • Page 14: 背板控制端口示意图

    背板控制端口连接示意图 1，以太网连接端口：可以通过网线直接与电脑连接进行控制；也可以通过交换机连接多台机器进行控制， 但需要将每台机器的IP地址和ID码设置的不同；或者可以连接路由器进行无线WIFI控制，但也需要将每 台机器的IP地址和ID码设置不一样，否则会造成地址冲突连接不上。 交换机 以太网连接端口 路由器 IP：192.168.1.101 IP：192.168.1.102 2.RS232连接端口:可以通过232端口进行中央控制,也可以用来与PC连机控制. 232插头的2PIN为TXD，3PIN为RXD，5PIN为GND。 232/USB转换器...
  • Page 15 3.RS485级连机控制端口：可以通过485线把多台机器串联在一起，然后选择不同ID来进行控制。 ID: 1 ID: 2 ID: 3...
  • Page 16 4，AEC回声消除功能操作说明 AC回声消除系统连接图 PC控制端 PC控制端 音视频终端 音视频终端 远端输出 远端输入 internet 远端输出 远端输入 设备1 设备2 本地话筒 本地话筒 本地扩声 本地扩声 会场1 会场2 a),首先打开输入通道话筒的增益和幻象电源。 b),然后在Matrix界面选择AUX通道路由到输出通道， 因为AEC功能是在AUX通道，所以AEC可任意路由 到输出通道（注意不要把输入通道不经过AUX直 通到输出通道去）。 c),最后进入AUX界面，首先选择要混入AUX通道的输 入话筒通道，然后打开AEC的ON开关，点击set按 键之后可以进入AEC回声消除的音量控制界面， 正常情况下不用调就可以对回声进行消除，如果 回声消除效果不理想，可以微调VCS IN和AEC OUT 的音量来匹配电平（注意MIC IN的电平也要跟远 入音量VCS IN的相当）。NR是降噪功能，如果有 背景噪声（如风扇，空调等）可以打开使用，但 是注意NR降噪有一定的延时在里面，而且本地输 出的音色也就和远端输出一样了。...

  • Page 17: 232通信协议控制代码

    232通信协议控制代码 1，控制程序包格式 Device Date3 Data1 Data2 Address Packet 0x7B 0x7D 1～254 0x40~0x5C 0x?? 0x?? 0x?? 0x7D 0x7B 2，指令细节 (1) 调用预设矩阵(0x40) Device Factory/User Preset 0x00 Address Packet 0x7B 0x7D 1～254 0x40 F: 0, U: 1 0x7D 0x7B 范例 (调用用户预设U02矩阵) : 7B7D01400101007D7B (2) 增益控制(0x41) Device In/Out...
  • Page 18 (5) 输入音量控制 (0x44) Device Channel HI-VOL LO-VOL Address Packet 0x7B 0x7D 1～254 0x44 0x?? 0x?? 0x7D 0x7B 范例（In1音量+0.0dB）：7B7D01440001187D7B (6) 输出音量控制 (0x45) Device Channel HI-VOL LO-VOL Address Packet 0x7B 0x7D 1～254 0x45 0x?? 0x?? 0x7D 0x7B 范例（Out2音量-3.0dB）：7B7D01450100FA7D7B (7) 编组音量控制(0x46) Device In/Out Gain 0x00 Address...
  • Page 19 (10) 读取静音码值(0x49) Device In/Out Channel 0x00 Address In:0, Out:1 Packet 0x7B 0x7D 1～254 0x49 00~15 0x7D 0x7B MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: 0x00 or 0x01 = Un-Mute or Mute 范例（读取In1静音参数）：7B7D01490000007D7B (11) 读取预设码值(0x4A) Device 0x30 0x00 0x00 Address...
  • Page 20 (14) 读取电平值(0x4D) Device In/Out Channel 0x00 Address In: 0, Out: 1 Packet 0x7B 0x7D 1～254 0x4D 00~15 0x7D 0x7B Aux: 2 MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: -128 ~ -1, 0~ +127dB = 0x80 ~ 0xFF, 0x00 ~ 0x7F 范例（读取In1电平值）：7B7D014D0000007D7B 范例（读取Out1电平值）：7B7D014D0100007D7B...
  • Page 21 (18) Aux静音控制(0x52) Device 0x00 No/Yes Address No:0,Yes:1 Packet 0x7B 0x7D 1～254 0x52 0x02 0x00 0x7D 0x7B 范例（Aux 静音）：7B7D01520200017D7B (19) Aux音量控制(0x53) Device HI-VOL HI-VOL Address Packet 0x7B 0x7D 1～254 0x53 0x02 0x?? 0x?? 0x7D 0x7B 范例（音量 +0.0dB）：7B7D01530201187D7B (20) 音量增减(0x54) Device In/Out Channel Address Packet...
  • Page 22 (22) Aux输入选择控制(0x56) Device Select 16~9 Address 0: AUX Bit0 ~Bit7: Bit0 ~Bit7: Packet 0x7B 0x7D 1～254 0x56 0x7D 0x7B 1: Camera 0:No 0:No 2: Auto Mix 1:Yes 1:Yes 范例（AUX输入In1&In3）：7B7D01560000057D7B 范例（摄像头输入In2&In4）：7B7D015601000A7D7B 范例（自动混音输入In5&In6）：7B7D01560200307D7B (23) 输入反馈控制(0x57) Device 0X00 Channel Address 0:OFF, 1~4: Level Packet 0x7B 0x7D...
  • Page 23 (26) 读取辅助开关码值(0x5B) Device 0x02 Select 0x00 Address Packet 0x7B 0x7D 1～254 0x5B 0x02 0x7D 0x7B 0x00 1: Camera 2: AutoMix 3: AEC 4: NR MCU Return: 1st Byte: Select, 2nd Byte: 0x00 or 0x01 = On or Off 范例（读取效果开关参数）：7B7D015B0200007D7B 范例（读取Aux摄像头开关参数）：7B7D015B0201007D7B 范例（读取Aux自动混音开关参数）：7B7D015B0202007D7B 范例（读取Aux回升消除开关参数）：7B7D015B0203007D7B 范例（读取Aux降噪开关参数）：7B7D015B0204007D7B...
  • Page 24 (29) 读取全矩阵码值(0x61) Device 0x00 0x00 0x00 Address 0x00 0x00 0x00 Packet 0x7B 0x7D 1～254 0x61 0x7D 0x7B MCU Return: Byte: Channel, Byte = Matrix, total 5 x 32 = 160 Bytes 范例（读取全矩阵码参数）：7B7D01610000007D7B (30) 读取群组参数(0x63) Group In1 0x00 0x00 Device Group Out4 Address 0x00 0x00...
  • Page 25 (33) 群组静音控制(0x68) Device Group In1 No/Yes 0x00 Group Out4 Address No: 0,Yes: 1 Packet 0x7B 0x7D 1～254 0x68 0x7D 0x7B 范例（输出群组4靜音）: 7B7D01680701007D7B (34) 群组输入1-16选择控制(0x69) Group In1 Ch 16~9 Ch 8~1 Device Group Out4 Address Bit0~Bit7: Bit0~Bit7: 0x7D 0x7B Packet 0x7B 0x7D 1～254 0x69...

  • Page 26: 使用安全事项

    使用安全事项 [使用该产品前,请仔细阅读以下安全事项:] ● 本产品应做到可靠的接地,如出现故障时,为避免电击,本机电源线及电源插头都配备安全接地,电源线应按安 规要求安装和接地. 注意！接地装置连接不当会导致电击。 如果你对本产品是否正确接地存在任何疑问,请委托合格电工或专业维修人员检查,请不要尝试私自更 改产品的电源插头,如果电源插有不合适,可委托合格电工或专业维修人员安装适当的电源插座。 ● 为了避免伤害的风险,当产品在小孩附近使用时,请严密监管。 ● 请勿在湿度很大的地方使用本机器,例如:靠近浴缸、洗面盆、厨房水池、湿度很大的地下室或靠近过游泳池 和湖泊等地方。 ● 设备上不得放置诸如花瓶一类的装满液体的物品。 ● 该产品应当安装在通风良好,环境干燥的地方。 ● 该产品的电源类型必须符合操作指示或产品上标明的类型. ● 该产品必须远离热源,例如:电暖气、电热毯、或其他产生热源的产品。 ● 该产品配备一条符合安全认证要求的电源线,如果你无法把电源插头插入电源插座,请联系电工或专业维修人 员来更换旧的插座.请勿破坏电源插头的安全装置。 ● 该产品长时间不使用时,请把电源线从电源插座中拔出,从电源插座拔出电源线时,请勿拉扯电源线,应当抓住 电源插头将其拔出。 ● 本产品使用开关做为断接装置，应该保持方便操作。 ● 当有下列情况发生时,请委托合格电工或专业维修人员修理: A.电源线或电源插头已经损坏。 B.杂物或液体物质侵入机箱内。 C.产品已经被淋雨。 D.产品已经不能正常操作或在演出时出现明显变化。 E.产品跌坏或外观已经损坏。 ● 当出现不属于用户维修指南中描述的情况时,请勿尝试自行修理,应当委托合格的电工或专业维修人员修理。...

  • Page 27: 英文说明

    ● 21 user presets can be save and recall, maximal 255 units can be link together via ID settings. password protection function for high level applications. Front Panel TKX-800 1. INPUT CHANNEL LEVEL INDICATORS 2 segment high precision level indicate lights show the current input channel level status.
  • Page 28 PC Software NOTICE: User manual, PC software are on the attached CD, due to the software upgrades time by time, please do control your DSP processor ONLY by this CD! USB CONNECTION STEPS DSP Processor TKX-800 USB cord USB connection...
  • Page 29 Digital Matrix Processor then exit. 2. Connect the processor to the computer by USB, after power on the device, the computer will searching new hardware automatically, then it will show the message: hardware setup success and can be used. change into green at the top right corner and show ” Online ” , you can operate the processor by controlling software, Click ”Online”...
  • Page 30 Digital Matrix Processor (1). VOLUME CONTROLLING INTERFACE 1. Menu File download to the device. Input and output channels can be set freely to adjust all of the parameter sad Link are. Copy Parameter copy freely between the input and Output channels. Setting password of the panel to ensure the safety of the device.
  • Page 31 Digital Matrix Processor 3. The Volume Control Area: Gain, Phase, Mute control for all input & output channels. 4. Preset Operation Area: Save or recall preset parameter and show current preset parameter status. (2). NOISE GATE INTERFACE 1. Show threshold curve, level indicators and compression status for all channels. 2.
  • Page 32 Digital Matrix Processor (4). COMPRESSOR INTERFACE 1. Show compression status level indicators and compression status of all channels. 2. Set the whole compression parameters for output channels, the compression range is -60dB--+20dB, ration is 1:1, 1:10, LIMIT, start time is: 1-999ms, recovery time is 1-3000ms. 1.
  • Page 33 Digital Matrix Processor (6). MATRIX INTERFACE 1. Show connections of the device, users can enter and edit relevant channel by clicking the square button, every channel name is revisable. 2. All output channels can choose any input channels.
  • Page 34 Digital Matrix Processor (7). AUX CHANNEL INTERFACE 1. Select "Mag"interface, you can adjust the PEQ, High-cut and Low-cut parameters, select "PHASE" Interface, you can adjust the phase curve, also you can choose the non-current channel's PEQ And phase curve to show in sync. 2.
  • Page 35 Digital Matrix Processor (8). INPUT INTERFACE 1. Select “Mag" interface,you can adjust the PEQ,High-cut,Low-Cut for the input channel, select "PHASE" interface, you can adjust the current phase channel, also you can choose the non-current PEQ and phase curve to show in sync. 2.
  • Page 36 Digital Matrix Processor (9). OUTPUT INTERFACE 1. Select “Mag” interface, you can adjust the PEQ, High-cut, Low-Cut for the output channels, select “PHASE” interface, you can adjust the current phase channel, also you can choose the non- current PEQ and phase curve to show in sync.
  • Page 37 Digital Matrix Processor Frequency Response 20Hz-20kHz,-0.3dB Dynamic range SPEC <0.005% at 1kHz(0dBu) Crosstalk >72dBu, 20Hz-20kHz C.M.R.R >78dBu 1KHz Type Balance Phantom power +48V DC MIC input Gain 50dBu Impedance 2k ohm Type Balance Gain 35dBu Music input Max input level +18dBu Impedance >10k ohm...
  • Page 38 Digital Matrix Processor Rear panel control port connection 1. Ethernet connection port:you can choose to connect the computer by wire, connect several devices by switch, or use WIFI by router to control, but need to set different IP address and ID code for each device, EXCHANGER ETHERNET CONNECTION PORT...
  • Page 39 Digital Matrix Processor 3. RS485 cascade control port: link connect several devices by RS485, you can choose different ID to control separately. setting the machine with different ID Numbers. ID: 1 ID: 2 ID: 3...
  • Page 40 Digital Matrix Processor 4. AEC echo cancellation function operating instructions AEC echo cancellation system connection diagram PC control site PC control site Audio video terminal Audio video terminal Route output Route input internet Route output Route input Equipment-1 Equipment-2 Local microphone Local microphone Local speaker Local speaker...
  • Page 41 Digital Matrix Processor 232 communication protocol control code 1. Control Package Format Device Data1 Data2 Date3 Address Packet 0x7B 0x7D 1～254 0x40~0x5C 0x?? 0x?? 0x?? 0x7D 0x7B 2.Command Detail (1) Load Preset Matrix (0x40) Device Factory/User Preset 0x00 Address Packet 0x7B 0x7D 1～254...
  • Page 42 Digital Matrix Processor (5) Input Volume Control (0x44) Device Channel HI-VOL LO-VOL Address Packet 0x7B 0x7D 1～254 0x44 0x?? 0x?? 0x7D 0x7B Example (Set In1 Volume +0.0dB) : 7B7D01440001187D7B (6) Output Volume Control (0x45) Device Channel HI-VOL LO-VOL Address Packet 0x7B 0x7D 1～254...
  • Page 43 Digital Matrix Processor (10) Get Now Mute (0x49) Device In/Out Channel 0x00 Address In:0, Out:1 Packet 0x7B 0x7D 1～254 0x49 00~15 0x7D 0x7B MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: 0x00 or 0x01 = Un-Mute or Mute Example (Read In1 mute parameter): 7B7D01490000007D7B (11) Get Now Preset (0x4A) Device...
  • Page 44 Digital Matrix Processor (14) Get Now Level (0x4D) Device In/Out Channel 0x00 Address In: 0, Out: 1 Packet 0x7B 0x7D 1～254 0x4D 00~15 0x7D 0x7B Aux: 2 MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: -128 ~ -1, 0~ +127dB = 0x80 ~ 0xFF, 0x00 ~ 0x7F Example (Read In1 level): 7B7D014D0000007D7B Example (Read Out1 level): 7B7D014D0100007D7B...
  • Page 45 Digital Matrix Processor (19) Aux Volume Control (0x53) Device HI-VOL HI-VOL Address Packet 0x7B 0x7D 1～254 0x53 0x02 0x?? 0x?? 0x7D 0x7B Example (Aux Volume +0.0dB): 7B7D01530201187D7B (20) Volume Step Control (0x54) Device In/Out Channel Address Packet 0x7B 0x7D 1～254 0x54 In:0, Out:1 00~15...
  • Page 46 Digital Matrix Processor (23) FBQ Control (0x57) Device 0X00 Channel Address 0:OFF, 1~4: Level Packet 0x7B 0x7D 1～254 0x57 0X00 00～15 0x7D 0x7B Example (In3 FBQ Level3): 7B7D01570002037D7B (24) Get Aux Now Gain (0x58) Device 0x00 0x00 Address 0x02 0x00 Packet 0x7B 0x7D...
  • Page 47 Digital Matrix Processor (27) Get Aux Now Ch Select (0x5C) Device 0x02 Select 0x00 Address Packet 0x7B 0x7D 1～254 0x5C 0x02 0:AUX 0x00 0x7D 0x7B 1:Camera 2:AutoMix MCU Return: 1st Byte: Select, 2nd Byte: Matrix Example (Get Aux Ch Select): 7B7D015C0200007D7B (28) Get Now FBQ (0x5E) Device 0x00...
  • Page 48 Digital Matrix Processor (31) Group Volume Control (0x66) Gain 0x00 Device Group In1 Address Group Out4 0~100 Packet 0x7B 0x7D 1～254 0x66 0x7D 0x7B Example (Input Group 2 Volume 90%)：7B7D0166015A007D7B (32) Group Gain Control (0x67) Group In1 0x00 Device Group Out4 Address + : 0, - : 1 0x7D...
  • Page 49 Digital Matrix Processor Safety Instruction • This product must make sure connect to the ground correctly. If it has broken down, to avoid any electric shock, the device power cord and plug both equipped safety ground connection. The power cord should according to the requirement to install and ground connection.
