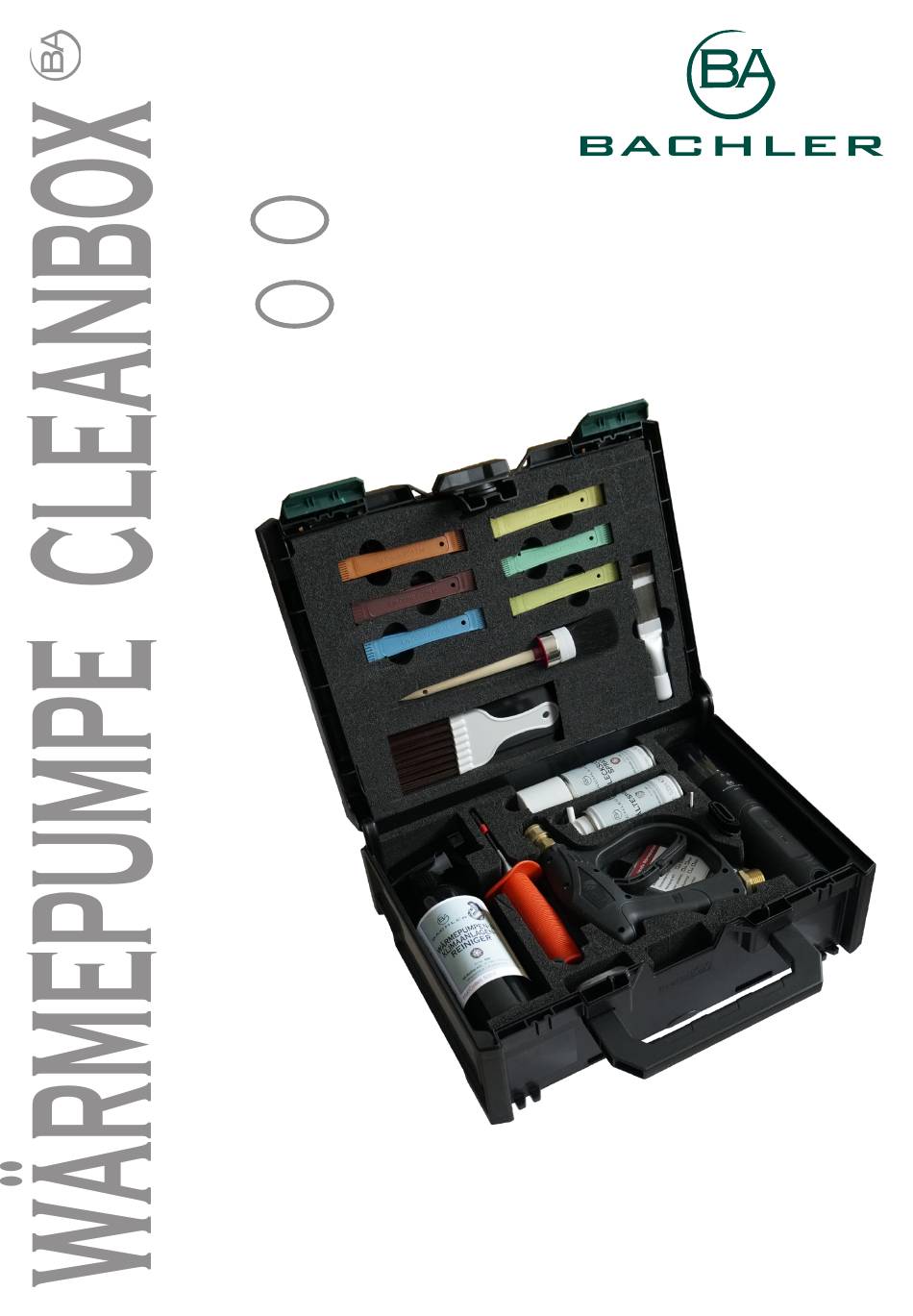

- Page 1 WÄRMEPUMPE REINIGUNGS- U. WARTUNGSBOX PREMIUM HEATPUMP UNIVERSAL CLEANBOX PREMIUM BESCHREIBUNG DESCRIPTION ART.-NR. 650...
- Page 2 Inhalt / Contents Bedienungsanleitung DEUTSCH Seite 3 User‘s Guide ENGLISH Page 10...
- Page 3 WÄRMEPUMPE UNIVERSAL REINIGUNGSBOX BEDIENUNGSANLEITUNG DEUTSCH DEUTSCH...
- Page 4 INHALT Lamellenkamm fix, 6 Stück - 12 Größen Lecksuch-Spray Lamellenkamm flexibel, 2 Größen Kälte-Spray Reinigungsflüssigkeit in der Flasche mit Multifunktions-Staubsauger / Ausblaser Sprühkopf Service-Klebeetiketten Reinigungspistole mit Lanzen-Aufsatz zum Magnetschale Spülen Schlauch/Siphon-Reinigungsbürste Reinigungs-Pinsel fein Systemkoffer Metabox inkl. Schaumstoffeinlage Reingungs-Pinsel Grob DEUTSCH Rev.
- Page 5 BESCHREIBUNG Die Wärmepumpen Reinigungs- u. Wartungsbox ist eine Zusammenstellung von hilfreichen Werkzeugen, die beim Service und bei der Reinigung von Luft-Wärmepumpen und Klimageräten vorwiegend im Außenbereich notwendig sind. 1. Lamellenkamm fix, 6 Stück - 12 Größen Die Lamellenkämme dienen zum Aufrichten der Verdamp- ferlamellen.
- Page 6 5. Reinigungs-Pinsel (Holzgriff) fein 6. Reingungs Pinsel (breit) grob Zum Lösen der Verunreinigungen am Verdampfer und an unzugänglichen Stellen. Anwendung siehe „Reinigung der Außeneinheit“ 7. Lecksuch-Spray Zum Prüfen der Dichtheit der Anlage. Sprühen Sie dazu auf mögliche anfällige Punkte (Ventile, Ver- schraubungen...) von Leitungen, die unter Druck stehen, et- was von dem Lecksuchspray.
- Page 7 Kontrollleuchte: • Leuchtet im Betrieb grün, wenn Akkuladung >30% ist. • Leuchtet im Betrieb rot, wenn Akkuladung <30% ist. Feinfilter Filter reinigen / wechseln: • Zum Öffnen des Filters drehen Sie den durchsichtigen Filteraufsatz Richtung geöffnetem Schlosssymbol. Ausblasrohr • Heben Sie den Filteraufsatz vorsichtig ab und entneh- men Sie den Grob-/Feinfiltereinsatz.
- Page 8 REINIGUNG DER AUSSENEINHEIT Diese Vorgehensweise ist ein bewährter und geprüfter Schritt für Schritt Vorschlag, um die Wärme- pumpe / das Klimagerät auf eine schonende und umweltfreundliche Weise zu reinigen und den durch Verschmutzung entstandenen Leistungsverlust wieder zu beseitigen. Beachten Sie unbedingt ob Ihr Hersteller andere oder einschränkende Angaben zur Reinigung macht. Vorgehensweise: 1) Fahren Sie die Anlage herunter, schalten Sie diese stromfrei und öffnen Sie die Anlage.
- Page 9 Stromanschluss sowie höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Die BA-Bachler e. U. behält sich vor, bei Garantiereklamationen das defekte Gerät auszutauschen. Ausgetauschte, defekte Geräte gehen in das Eigentum des Verkäufers über.
- Page 10 HEATPUMP UNIVERSAL CLEANBOX USER‘S GUIDE ENGLISH ENGLISH Rev. 08/23...
- Page 11 CONTENTS Fixed lamellar comb, 6 pieces, 12 sizes Leak detection spray Flexible lamellar comb, 2 sizes Cold spray Cleaning liquid in the bottle with Multifunction vacuum cleaner / blower spray nozzle Service adhesive labels Cleaning gun with lance attachment for Magnetic bowl wash Hose/siphon cleaning brush...
- Page 12 DESCRIPTION The heat pump cleanbox is a compilation of helpful tools that are required for the service and cleaning of air heat pumps and air conditioning units, primarily outdoors. 1. Fixed lamellar comb, 6 pieces, 12 sizes The fin combs are used to straighten the evaporator fins. If you touch them lightly, these fin ends can be bent and the air flow can be obstructed.
- Page 13 5. Cleaning brush (wooden grip) fine 6. Cleaning brush wide coarse To loosen the dirt on the evaporator and inaccessib- le places. Application Refer to „Cleaning the outdoor unit“ 7. Leak detection spray To check the tightness of the system. To do this, spray some of the leak detection spray on possible vul- nerable points (valves, screw connections...) of lines that are under pressure.
- Page 14 Clean / change filter: • To open the filter, turn the transparent filter attach- ment in the direction of the open lock symbol. • Carefully lift off the filter attachment and remove the coarse/fine filter insert. Fine filter • Now you can empty the dirt and clean the filters. •...
- Page 15 CLEANING THE OUTDOOR UNIT This procedure is a tried and tested step-by-step suggestion for cleaning the heat pump / air condi- tioner in a gentle and environmentally friendly way and eliminating the loss of performance caused by dirt. It is important to note whether your manufacturer provides different or restrictive information on cleaning. Procedure: 1) Shut down the system, de-energize it and open the system.
- Page 16 BA Bachler e. U. reserves the right to replace the defective device in the event of warranty claims. Replaced, defective devices become the property of the seller.
