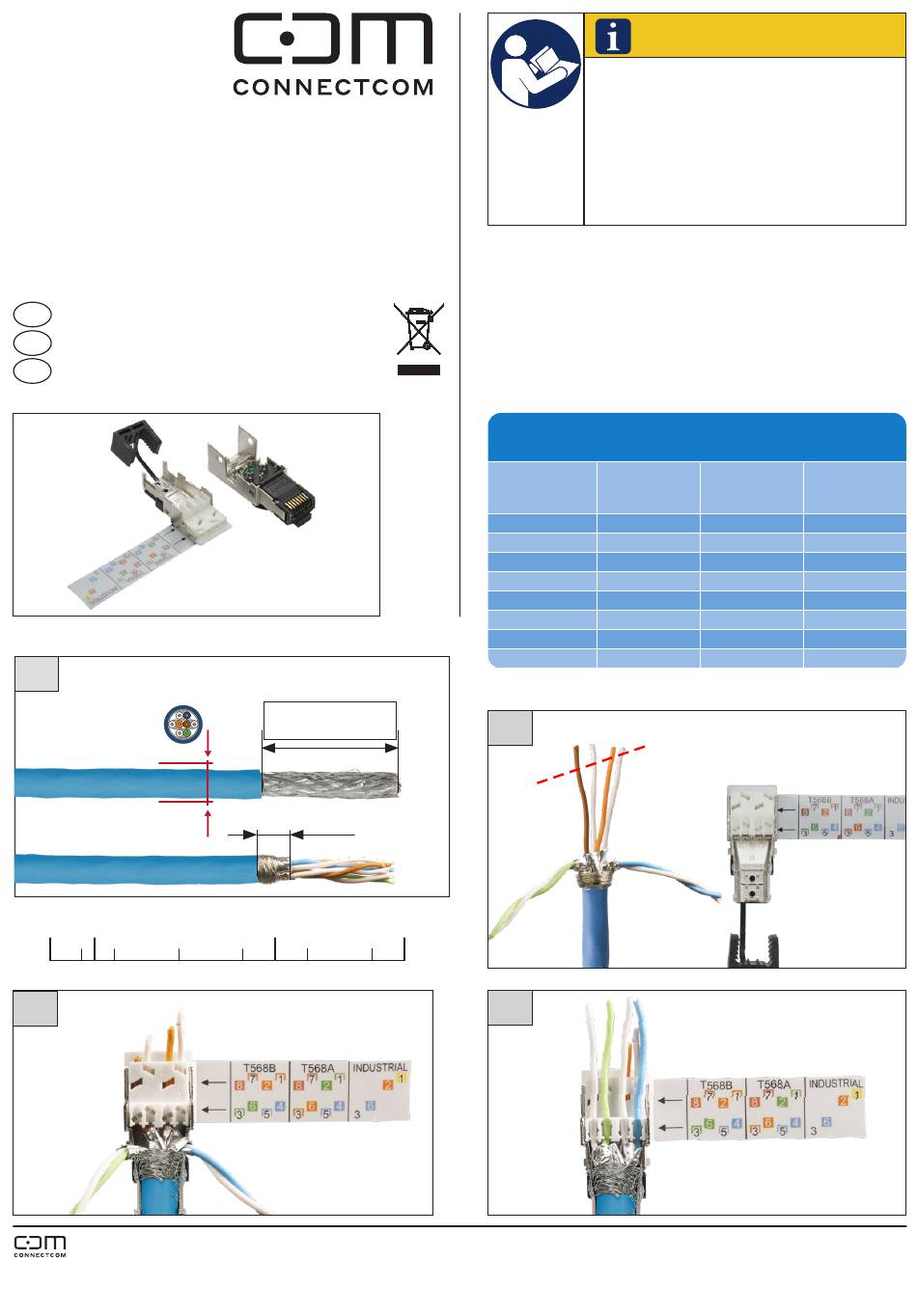

CCM RJ45 field plug pro Mounting Note For The Installer

F635 / 899351-D9
2024-04-02
RJ45 field plug pro
AWG 26/1 - 22/1, AWG 27/7 - 22/7
906818 10G C6
Montagehinweis für den Installateur
de
Mounting note for the installer
en
fr Instructions d'installation pour l'installateur
1
7 mm
0.275 in.
3
Connect Com AG | Wahligenstrasse 4A | CH-6023 Rothenburg | Switzerland
Phone +41 41 854 00 00 | info@ccm.ch
Weitere Dokumentation siehe / additional documentation see / documentation supplémentaire voir www.ccm.ch
A
Kabelmantelaußendurchmesser
Outer diameter of cable sheath
Ø > 7 mm = 35 mm
Ø < 7 mm = 55 mm
7 mm
35 mm 55 mm
1.378 in. 2.165 in.
HINWEIS / NOTE / AVIS
Anschlussfehler vermeiden!
Vor dem Anschluss Montageanleitung sorgfältig
lesen!
Avoid connection errors!
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
A lire attentivement avant de procéder au
raccordement !
Anschlussbelegung / PIN assignments
Affectation des fils aux contacts
PIN Nr. / No.
T568A
contact no.
1 WH-GN
2 GN
3 WH-OG
4 BU
5 WH-BU
6 OG
7 WH-BN
8 BN
2
cut
4
Industrial
T568B
Profinet
WH-OG YE
OG OG
WH-GN WH
BU -
WH-BU -
GN BU
WH-BN -
BN -
