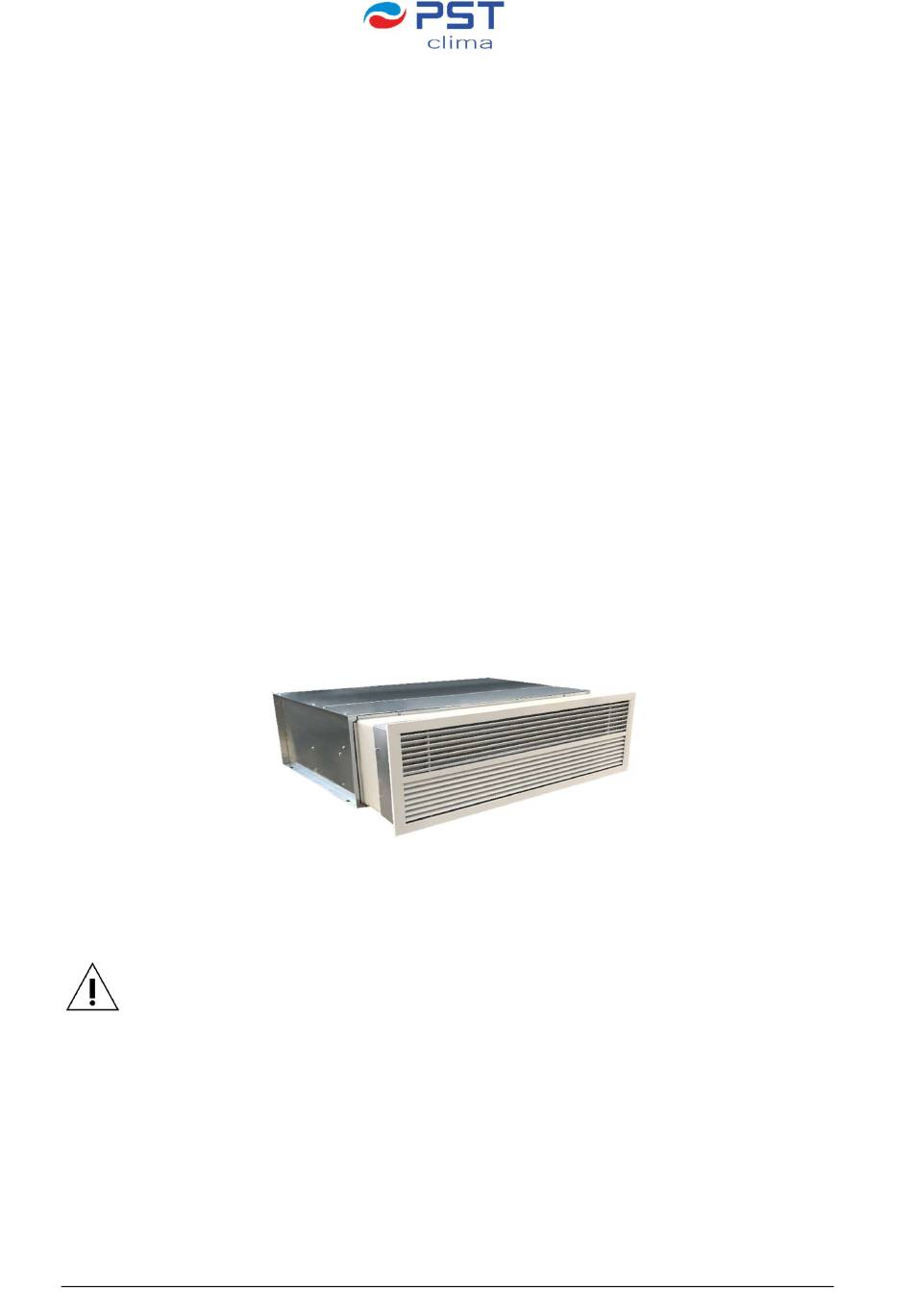

MANUALE DI INSTALLAZIONE E MANUTENZIONE
INSTALLATION AND MAINTENANCE MANUAL
UNITA' TERMINALE IDRONICA AD INCASSO
CON GRIGLIA DOPPIO FLUSSO ARIA
CONCEALED HYDRONIC TERMINAL UNIT
Leggere attentamente il presente manuale prima dell'installazione e della messa in funzione
dell'apparecchio.
Conservare il manuale con la massima cura in modo da poterlo consultare per avere informazioni
sull'uso e manutenzione dell' unità.
Carefully read this manual before installing and operating the appliance.
Keep the manual attentively to be able to consult it to have information about the use and
maintenance of the unit.
PS 050/080-UWLED
PS 054/084-UWLED
WITH DOUBLE AIR FLOW GRILL
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PST PS 050-UWLED
Summary of Contents for PST PS 050-UWLED
- Page 1 MANUALE DI INSTALLAZIONE E MANUTENZIONE INSTALLATION AND MAINTENANCE MANUAL PS 050/080-UWLED PS 054/084-UWLED UNITA' TERMINALE IDRONICA AD INCASSO CON GRIGLIA DOPPIO FLUSSO ARIA CONCEALED HYDRONIC TERMINAL UNIT WITH DOUBLE AIR FLOW GRILL Leggere attentamente il presente manuale prima dell'installazione e della messa in funzione dell'apparecchio.
- Page 2 CONTENUTI - Avvertenze - Descrizione e dimensione prodotto - Limiti di funzionamento - Installazione - Collegamento idrico - Collegamento scarico condensa - Collegamento elettrico - Pulizia e manutenzione - Anomalie e rimedi AVVERTENZE IL PRODUTTORE DECLINA OGNI RESPONSABILITA' PER MODIFICHE O ERRORI DEI COLLEGAMENTI IDRICI ED ELETTRICI.
-
Page 3: Limiti Di Funzionamento
DESCRIZIONE E DIMENSIONI PRODOTTO VISTA LATERALE VISTA POSTERIORE - 1 Connessioni idriche (1/2” F) - 4 Pred. presa aria rinnovo(Ø 125) - 2 Scarico condensa (Ø 16) - 5 Plenum telescopico - 3 Quadro elettrico - 6 Griglia aria doppio flusso DIMENSIONI UNITA' (mm) MODELLO 050/054-UWLED... -
Page 4: Installazione
INSTALLAZIONE - Fissare l'unità su un soffitto o supporto solido e non soggetto a vibrazioni. - Non installare la macchina in un punto direttamente esposto ai raggi solari o vicino a fonti di calore, vapore o gas infiammabili. - Installare il fan coil in modo che le aperture di ripresa e mandata aria non siano ostruite; l'aria deve circolare liberamente in tutto l'ambiente da climatizzare. -
Page 5: Collegamento Idrico
COLLEGAMENTO IDRICO E' fondamentale un' installazione corretta che preveda anche l'isolamento anticondensa delle tubazioni idriche (raccordi 1/2" F). Usare sempre chiavi e controchiavi opportune per evitare la rottura dei raccordi. Posizione attacchi idrici identificati su fig. D COLLEGAMENTO SCARICO CONDENSA Per il suo buon funzionamento è... -
Page 6: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI I collegamenti elettrici devo essere effettuati da personale specializzato, secondo le norme elettriche nazionali vigenti. Prima di effettuare qualsiasi collegamento togliere tensione. Utilizzare cavi di sezione adeguata alla corrente massima assorbita come riportato sulla etichetta dei dati tecnici presente sull' unità. Effettuare il collegamento rispettando le indicazioni riportate nello schema allegato in base alla tipologia di unità... -
Page 7: Anomalie E Rimedi
ANOMALIE E RIMEDI IL VENTILATORE NON ENTRA IN FUNZIONE RIMEDI: - controllare che la macchina sia alimentata; - controllare che non sia saltato qualche interruttore e/o fusibile; - controllare il corretto cablaggio dell'unità (solo personale qualificato); - controllare che il termostato sia impostato nel giusto modo. FLUSSO D'ARIA INSUFFICIENTE RIMEDI: - alzare la velocità... - Page 8 NOTE:...
- Page 9 INDEX - Warnings - Product description and dimension - Operating limits - Installation - Hydraulic connection - Condensate drain connection - Electrical connection - Cleaning and maintenance - Malfunction and corrective actions WARNINGS THE MANIFACTURER DO NOT RESPOND TO CHANGES AND ERRORS OF HYDRAULIC AND ELECTRICAL CONNECTIONS.
-
Page 10: Operating Limits
UNIT DESCRIPTION AND DIMENSIONS SIDE VIEW REAR VIEW - 1 HYdronic connections (1/2” F) - 4 Fresh air arrangement(Ø 125) - 2 Condesate drain (Ø 16) - 5 Telescopic plenum - 3 Electric board - 6 Double flow air grill UNIT DIMENSIONS (mm) MODEL 050/054-UWLED... -
Page 11: Installation
INSTALLATION - Fix the unit on the ceiling or on a solid support and without vibrations. - Do not install the unit in a direct exposed point to the sun’s rays or near heat sources, vapour or flammable gases. - Install the fan coil unit in a position that the air intake and air outlet openings are not obstructed;... -
Page 12: Hydraulic Connections
HYDRAULIC CONNECTIONS It is very important to proceed with a correct installation, including the anti-condensation insulation on the water pipelines (connectors 1/2" F). Pay attention to use always suitable keys and lock-keys, in order to avoid any fittings breaking. Water connectors position fig. D CONDENSATE DRAIN CONNECTIONS We recommend to fix the discharge pipe with a minimum inclination of 2 cm/m for its proper operation. -
Page 13: Electrical Connections
ELECTRICAL CONNECTIONS The electrical connections must be performed by specialists, according to the National electrical standards in force. Before making any connection the power must be turned off. Use the appropriate wire gauge to the maximum drawn current as shown on the label of the technical data on the unit. - Page 14 MALFUNCTIONS AND CORRECTIVE ACTIONS FAN DOES NOT RUN CORRECTIVE ACTIONS: - make sure that the machine is powered; - check if some switches or fuses are; - check the correct wiring of the unit (qualified personnel only) - check if the thermostat is set in the right way. LOW AIR FLOW CORRECTIVE ACTIONS: - select an higher fan speed;...
