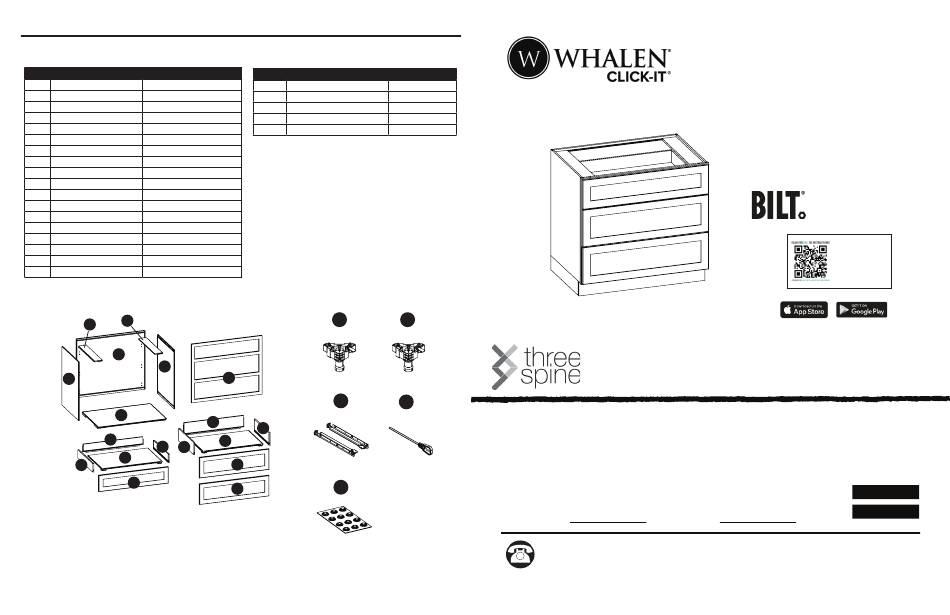

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-942-5362, 8:30 am – 4:30 pm,
PST, Monday to Friday.
PART
DESCRIPTION
PART#
1
Left panel
00LWSCLICK-15/16/17/18/19-01
2
Right panel
00LWSCLICK-15/16/17/18/19-02
3
Back panel
00LWSCLICK-15/16/17/18/19-03
4
Bottom panel
00LWSCLICK-15/16/17/18/19-04
5
Top left rail
00LWSCLICK-15/16/17/18/19-05
6
Top right rail
00LWSCLICK-15/16/17/18/19-06
7
Front frame
00LWSCLICK-15/16/17/18/19-07
8
Upper drawer front panel
00LWSCLICK-15/16/17/18/19-08
9
Upper drawer left side panel
00LWSCLICK-15/16/17/18/19-09
10
Upper drawer right side panel
00LWSCLICK-15/16/17/18/19-10
11
Upper drawer back panel
00LWSCLICK-15/16/17/18/19-11
12
Upper drawer bottom panel
00LWSCLICK-15/16/17/18/19-12
13
Middle drawer front panel
00LWSCLICK-15/16/17/18/19-13
14
Bottom drawer front panel
00LWSCLICK-15/16/17/18/19-14
15
Lower drawer left side panel
00LWSCLICK-15/16/17/18/19-15
16
Lower drawer right side panel
00LWSCLICK-15/16/17/18/19-16
17
Lower drawer back panel
00LWSCLICK-15/16/17/18/19-17
18
Lower drawer bottom panel
00LWSCLICK-15/16/17/18/19-18
6
5
3
2
1
4
11
10
15
12
9
8
Date: 2023-12-19
Rev. 0001-A
PART
DESCRIPTION
19
Adjustable Foot Assembly (Each)
20
Adjustable Foot Assembly (4pk)
21
Drawer Slides Assembly
22
Release key
23
Silicone pads
19
7
21
17
16
18
13
23
14
10
PART#
00LWSCLICK-76
00LWSCLICK-77
00LWSCLICK-79
00LWSCLICK-RK
00LWSCLICK-SP
20
Assembled with
22
ATTACH YOUR RECEIPT HERE
Serial Number
Available on most iOS and Android devices
DOWNLOAD THE
Threespine
is a patented technology invented by Välinge Innovation AB.
®
The Threespine
®
word mark and logo are registered trademarks for click
furniture technology owned by Välinge Innovation AB and any use of such
marks is under license.

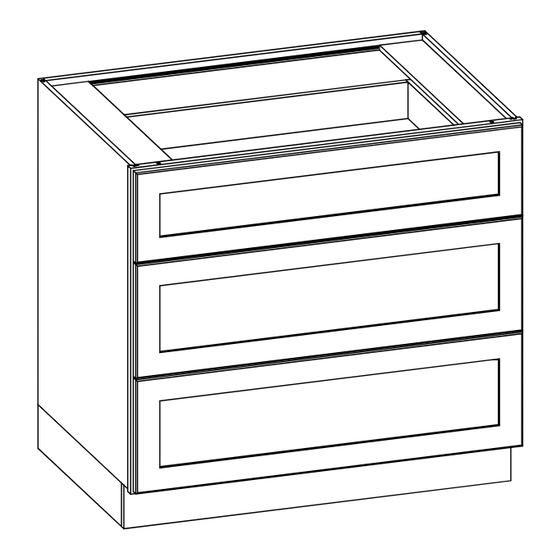

Three Drawer Base Cabinet
Purchase Date
Please call for replacement parts or assistance: 1-866-942-5362
Pacific Standard Time: 8:30 am – 4:30 pm PST Monday to Friday
Or visit our web site: www.whalenfurniture.com
1
INTELLIGENT
INSTRUCTIONS
Scan the QR
code for online
assembly
instruction video.
FREE
APP
MODEL # LWSCLICK-15
LWSCLICK-16，LWSCLICK-17
LWSCLICK-18，LWSCLICK-19
Français p.11
Español p.21
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Whalen CLICK-IT LWSCLICK-15
Summary of Contents for Whalen CLICK-IT LWSCLICK-15
- Page 1 REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-942-5362, 8:30 am – 4:30 pm, PST, Monday to Friday. PART DESCRIPTION PART# PART DESCRIPTION PART# Left panel 00LWSCLICK-15/16/17/18/19-01 Adjustable Foot Assembly (Each) 00LWSCLICK-76 Right panel 00LWSCLICK-15/16/17/18/19-02 Adjustable Foot Assembly (4pk) 00LWSCLICK-77 Back panel 00LWSCLICK-15/16/17/18/19-03...
- Page 2 ® HARDWARE CONTENTS HOW CLICK-IT WORKS Click Slide support Release key Foot Silicone pads Qty. 6 Qty. 4 Qty. 8 Qty. 12 Key Feature of Click-IT Powered by Threespine ® • Patented flexible insert • Groove on the opposite panel •...
- Page 3 ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS 4a. Find Front frame(7). 1a. Find Back panel (3) and Bottom panel (4). 1b. Match up “A” label on Back panel (3) with “A” label on Bottom panel (4) 4b. Match up “F” label on Front frame(7) with “F” label on Bottom panel (4) and click together.
- Page 4 ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS 7a. Find Upper drawer front panel (8), Upper drawer back panel (11) and 10a.Find Lower drawer left side panel (15) and Lower drawer right side Upper drawer bottom panel (12). panel(16). 7b. Match up “G” label on Upper drawer bottom panel (12) with “G” label 10b.Match up “M”...
-
Page 5: Care And Maintenance
DISASSEMBLING CARE AND MAINTENANCE To clean and care for your furniture: • Use a soft, clean cloth that will not scratch the surface when dusting. • Use of furniture polishes is not necessary. Should you choose to use polishes, test first in an inconspicuous area. •... - Page 6 LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1-866-942-5362, entre 8 h 30 et 16 h 30 (PST), du lundi au vendredi. PIÈCE PIÈCE DESCRIPTION PIÈCE DESCRIPTION PIÈCE# Panneau gauche 00LWSCLICK-15/16/17/18/19-01 Ensemble pied réglable (chacun)
- Page 7 ® QUINCAILLERIE INCLUSE COMMENT FONCTIONNE CLICK-IT Cliquez Support de Clé de Pied Coussinets en glissières Qté. 4 déverrouillage silicone Principales caractéristiques de Click-IT développé par Threespine ® Qté. 6 Qté. 8 Qté. 12 • Inserts flexibles brevetés • Rainure sur le panneau opposé •...
-
Page 8: Instructions Pour L'assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE 4a. Trouvez le Cadre avant(7). 1a. Trouvez le panneau arrière (3) et le panneau inférieur (4). 1b. Faites aligner l'étiquette “A” sur le panneau arrière (3) avec l'étiquette “A” 4b. Faites aligner l'étiquette “F” sur le Cadre avant (7) avec l'étiquette “F” sur le panneau inférieur (4) et cliquez pour l’assembler. - Page 9 INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE 7a. Trouvez le panneau frontal du tiroir supérieur (8), le panneau arrière du 10a.Trouvez le panneau latéral gauche du tiroir inférieur (15) et le panneau tiroir supérieur (11) et le panneau inférieur du tiroir supérieur (12). latéral droit du tiroir inférieur (16).
-
Page 10: Entretien Et Maintenance
DÉMONTAGE ENTRETIEN ET MAINTENANCE Pour nettoyer et entretenir vos meubles : • Pour dépoussiérer, utilisez un chiffon doux et propre qui ne rayera pas la surface. • Il n'est pas nécessaire d'utiliser des produits de polissage pour meubles. Si vous choisissez d'utiliser des produits de polis- sage, testez-les d'abord sur une zone peu visible. - Page 11 LISTA PARA PARTES DE REEMPLAZO Para partes de reemplazo, llame nuestro departamento de servicio al cliente al 1-866-942-5362, 8:30 am – 4:30 pm, PST, Lunes a Viernes. PARTE DESCRIPCIÓN # DE PARTE PARTE DESCRIPCIÓN # DE PARTE Panel izquierdo 00LWSCLICK-15/16/17/18/19-01 Conjunto de pie ajustable (cada uno) 00LWSCLICK-76 Panel derecho...
- Page 12 ® CONTENIDOS DE FERRETERIA COMO FUNCIONA CLICK-IT Click Soporte Pata Llave de Tope de silicón deslizante Cant. 4 liberación Cant. 12 Funciones clave de Click-IT Powered by Threespine ® Cant. 6 Cant. 8 • Inserto flexible patentado • Ranura en el panel opuesto •...
- Page 13 INSTRUCTIVO DE ENSAMBLE INSTRUCTIVO DE ENSAMBLE 4a. Encuentra el marco frontal(7). 1a. Busque el panel posterior (3) y el panel inferior (4). 1b. Haga coincidir la etiqueta "A" en el panel posterior (3) con la etiqueta 4b. Haga coincidir la etiqueta "F" en el marco frontal (7) con la etiqu- eta "F"...
- Page 14 INSTRUCTIVO DE ENSAMBLE INSTRUCTIVO DE ENSAMBLE 7a. Busque el panel frontal del cajón superior (8), el panel posterior del 10a.Busque el panel lateral izquierdo del cajón inferior (15) y el panel lateral cajón superior (11) y el panel inferior del cajón superior (12). derecho del cajón inferior (16).
-
Page 15: Cuidado Y Mantenimiento
DESENSAMBLAR CUIDADO Y MANTENIMIENTO Para limpiar y cuidar su mueble: • Usar una toalla suave y limpia que no rayará la superficie al despolvorear. • Usar cera para mueble no es necesario. Hoy si desea usar ceras, hola pruebe primero en un área oculta. •...
