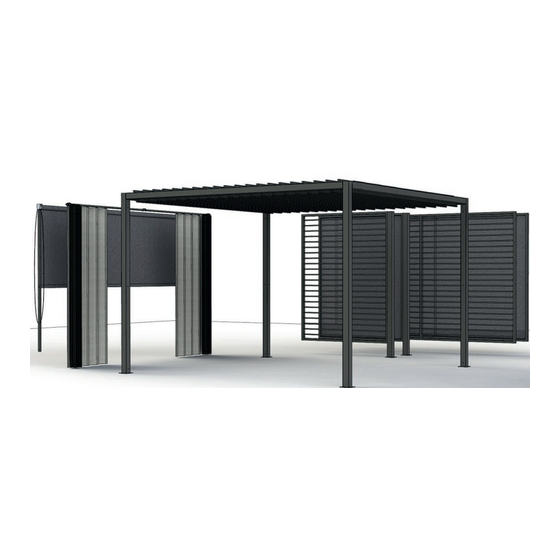

Aufbauanleitung l Assembly instruction
P11805 Schattenmanufaktur
M90707 Vorhang anthrazit
M90708 Vorhang silber
M51798 Sichtblende Ranotex
M51799 Sichtblende Ranotex
M51800 Sichtblende Alu 150 cm
M51801 Sichtblende Alu 300 cm
M51802 Rollo
P11693 Sichtblende Woodlook 150 cm
P11692 Sichtblende Woodlook 300 cm
P11695 Bank 150 cm
P11694 Bank 300 cm
WWW.SIENAGARDEN.DE/SCHATTENMANUFAKTUR
®
Basis Vivera
150 cm
®
300 cm
®
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P11805 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for siena GARDEN P11805

Summary of Contents for siena GARDEN P11805

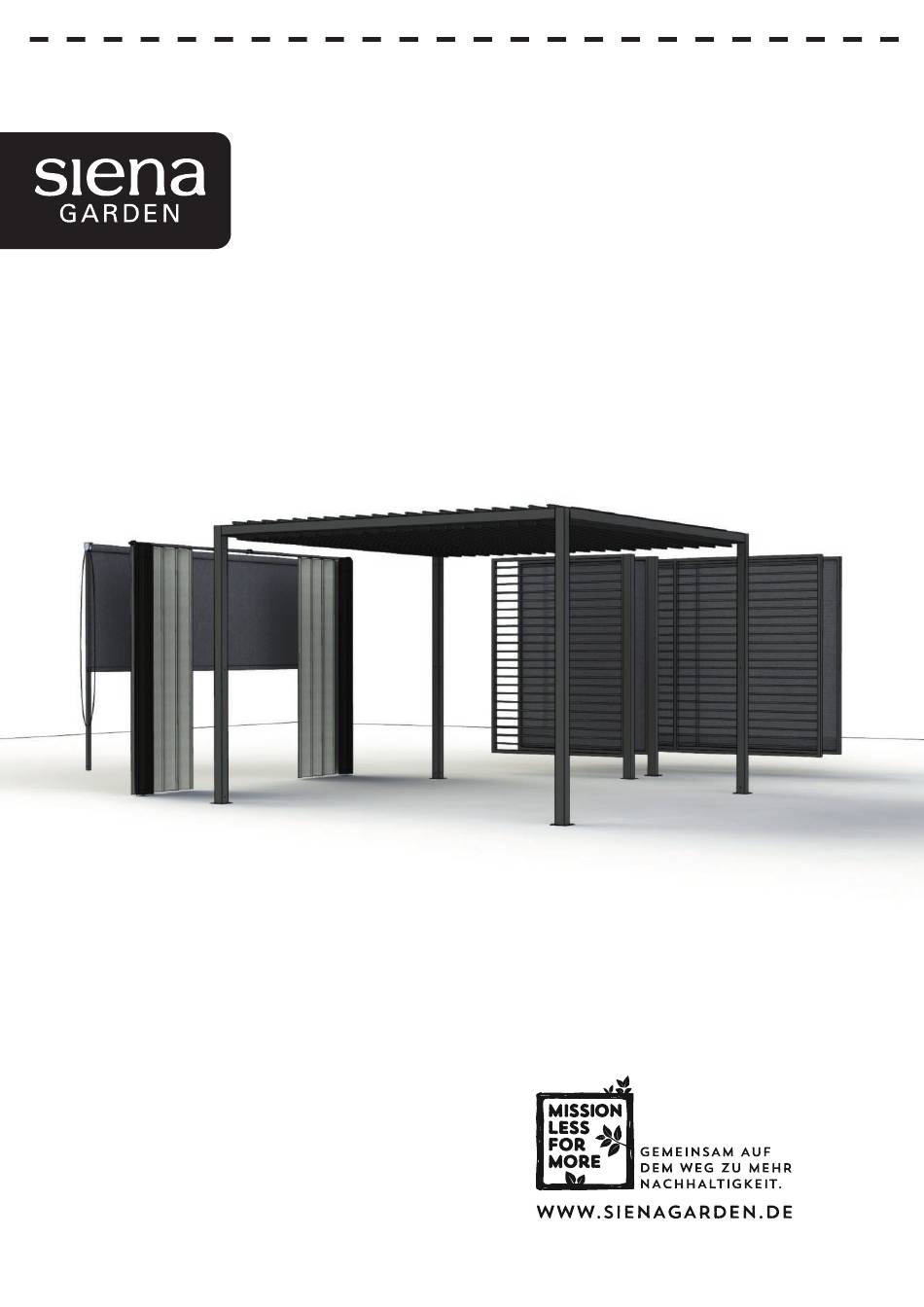

  • Page 1 DIE SCHATTENMANUFAKTUR ® VIVERA – DEIN WOHNRAUM IM GARTEN Aufbauanleitung l Assembly instruction P11805 Schattenmanufaktur ® Basis Vivera M90707 Vorhang anthrazit M90708 Vorhang silber M51798 Sichtblende Ranotex 150 cm ® M51799 Sichtblende Ranotex 300 cm ® M51800 Sichtblende Alu 150 cm...
