PROGRAMMING MANUAL
MANUAL DE PROGRAMACIÓN

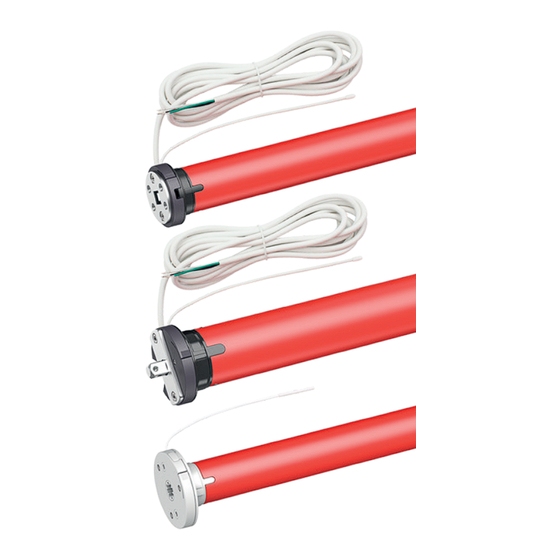

VTi
RE-LION MOTORS
®
AC Electronic Limits
Applies to Item Numbers:
AC Line Voltage
6-800-ME-35B06
6Nm | Bidirectional
6-800-ME-35U06
6Nm | Unidirectional
6-900-ME-35B06
6Nm | Bidirectional
6-900-ME-35U06
6Nm | Unidirectional
6-800-ME-35BW6
6-900-ME-35BW6
6-800-ME-45B20
20Nm | Bidirectional
6-800-ME-45U20
20Nm | Unidirectional
6-800-ME-45BW2
6-800-ME-45UW2
6-900-ME-45B20
20Nm | Bidirectional
6-900-ME-45U20
20Nm | Unidirectional
DC Low Voltage
6-800-ML-25B12
2Nm | Bidirectional
6Nm | Bidirectional
6Nm | Bidirectional
20Nm | Bidirectional
20Nm | Unidirectional
ENGLISH
ESPAÑOL | PAG. 13
vertilux.com
vertilux.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Vertilux VTi 6-800-ME-35B06
Summary of Contents for Vertilux VTi 6-800-ME-35B06
- Page 1 6Nm | Bidirectional 6-900-ME-35BW6 6Nm | Bidirectional 6-800-ME-45B20 20Nm | Bidirectional 6-800-ME-45U20 20Nm | Unidirectional 6-800-ME-45BW2 20Nm | Bidirectional 6-800-ME-45UW2 20Nm | Unidirectional 6-900-ME-45B20 20Nm | Bidirectional 6-900-ME-45U20 20Nm | Unidirectional DC Low Voltage 6-800-ML-25B12 2Nm | Bidirectional vertilux.com vertilux.com...
- Page 2 Smooth and soft start and stop function. Roller and jog mode operation. Intermediate or favorite position. Compatible with leading brands of Home automation systems and voice command assistants. *Available in bidirectional models. **Apply to DC models. Important instructions and information vertilux.com...
-
Page 3: Motor Head
*Applies to AC Motors Polarity (6-800-ME-XXXXX ) 230V Gray dashes: Positive Solid White: Negative Blue Brown Green / Yellow *Applies to AC Motors *Applies DC Motors 6-800-ML-XXXXX (6-900-ME-XXXXX) vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023. -
Page 4: Remote Control Options
Th s mod ls r only comp tibl with unidir ction l motors. Button Button Button AAA x2 6-800-AT-POU16 6-800-AT-POU02 POINT 16CH POINT 2CH LED 6-800-AT-POU06 POINT 6CH LED vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023. - Page 5 You are in a group channels when all the leds are light on or the display show the number 0 for models without screen. For models with screen you are in a group channel when the icon is showed on the display. vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
-
Page 6: Reversing The Direction Of Rotation
Press the DOWN button and FAV button at the same time for 2 seconds until the shade jogs twice. Lower Limit Set Up or Down Desired Down & Fav x2s Jog x2 Lower Limit vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023. - Page 7 Favorite position can only be set if the lower and upper limits were previously set. Press Favorite Button to move the shade up to the favorite position once it is set. vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
- Page 8 The LED on the motor head will blink in blue color and the motor will be ready to be discovered and paired with the app. Smart Connection mode is ON Jog x1 Press Jog x1 Press Jog x1 Down Button vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
- Page 9 Press and Hold the H button on the motor head for 16 seconds until the motor jogs four times, then release it. All the motor settings will be deleted. H button Factory Settings Jog x1 Jog x1 Jog x1 Jog x1 Hold x16s vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
- Page 10 Press the select channel buttons ( < / > ) to change from 50% to the desired percentage in 10 percent increments. Then, wait 3 seconds. The shade(s) will move to the chosen percentage position. 100% Shade completely close. 0% Shade completely open. vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
- Page 11 This function should be set once the motor programming is completed to avoid any unwanted configuration change. Repeat the same procedure to unlock the setting function. vertilux.com © 2023. Vertilux, Ltd. All Rights Reserved. Last revised: July 2023.
- Page 12 • Consult the dealer or an experienced radio/television technician for help. Modifications: Any modifications made to this device that are not approved by Vertilux, Ltd. will void the authority granted to the user by the FCC to operate this equipment.
- Page 13 6Nm | Bidireccional 6-900-ME-35BW6 6Nm | Bidireccional 6-800-ME-45B20 20Nm | Bidireccional 6-800-ME-45U20 20Nm | Unidireccional 6-800-ME-45BW2 20Nm | Bidireccional 6-800-ME-45UW2 20Nm | Unidireccional 6-900-ME-45B20 20Nm | Bidireccional 6-900-ME-45U20 20Nm | Unidireccional DC de bajo Voltaje 6-800-ML-25B12 2Nm | Bidireccional vertilux.com vertilux.com...
- Page 14 Mantenga la antena recta y alejada de objetos metálicos. Mantenga los controles remotos y los motores fuera del alcance de los niños. El motor se puede emparejar con hasta 10 controles remotos. Apague la fuente de alimentación principal antes de conectar el motor. vertilux.com...
- Page 15 *Aplica a motores AC Polaridad (6-800-ME-XXXXX) 230V Guiones grises: Positivo Blanco sólido: Negativo Verde / Amarillo Azul Marrón *Aplica a motores AC *Aplica a motores DC (6-800-ML-XXXXX) (6-900-ME-XXXXX) vertilux.com Revisado por última vez: Julio 2023. © 2023. Vertilux, Ltd. Todos los Derechos Reservados.
- Page 16 Botón FAV Botón Botón (posición favorita) AAA x2 6-800-AT-POU02 6-800-AT-POU16 POINT 2 Canales LEDs POINT 16 Canales LEDs 6-800-AT-POU06 POINT 6 Canales LEDs vertilux.com Revisado por última vez: Julio 2023. © 2023. Vertilux, Ltd. Todos los Derechos Reservados.
- Page 17 (0) en los modelos de control remoto con pantalla. En los modelos de control remoto con pantalla se mostrará el icono cuando un canal grupal ha sido seleccionado. vertilux.com Revisado por última vez: Julio 2023. © 2023. Vertilux, Ltd. Todos los Derechos Reservados.
- Page 18 Presione el botón ABAJO y el bóton FAV al mismo tiempo durante 2 segundos hasta que el motor realice dos movimientos. Límite inferior configurado Subida o bajada Límite Bajada y FAV Movimiento x2 inferior x 2s vertilux.com Revisado por última vez: Julio 2023. © 2023. Vertilux, Ltd. Todos los Derechos Reservados.
- Page 19 La posición favorita solo se puede configurar si los límites superior e inferior han sido previamente configurados. Presione el botón FAV para mover la cortina hacia la posición favorita una vez configurada. vertilux.com Revisado por última vez: Julio 2023. © 2023. Vertilux, Ltd. Todos los Derechos Reservados.
- Page 20 El LED en el cabezal de motor parpadeará en color azul y el motor estará listo para ser descubierto y vinculado con la aplicación. Conexión inteligente Activada. Movimiento x1 Movimiento x1 Movimiento x1 Bajada Subida Botón P vertilux.com © 2023. Vertilux, Ltd. Todos los Derechos Reservados. Revisado por última vez: Julio 2023.
- Page 21 Se borrarán todos los ajustes del motor. Botón H Valores de fábrica Movimiento x1 Movimiento x1 Movimiento x1 Movimiento x1 Presione x16s vertilux.com © 2023. Vertilux, Ltd. Todos los Derechos Reservados. Revisado por última vez: Julio 2023.
- Page 22 Presione los botones de selección de canal (< / >) para cambiar del 50% al porcentaje deseado en incrementos del 10%. Luego espere 3 segundos. Las persianas se moverán al porcentaje elegido. 100% la cortina completamente cerrada. 0% la cortina completamente abierta. vertilux.com © 2023. Vertilux, Ltd. Todos los Derechos Reservados. Revisado por última vez: Julio 2023.
- Page 23 Presione el botón PARADA cuando vea el número deseado de grupos. La pantalla mostrará "OK". Solo la cantidad deseada de grupos será visible. Repita el mismo procedimiento para configurar una nueva cantidad de grupos activos. vertilux.com © 2023. Vertilux, Ltd. Todos los Derechos Reservados. Revisado por última vez: Julio 2023.
- Page 24 • Consulte al distribuidor o a un técnico experimentado en radio/televisión para obtener ayuda. Modificaciones: Cualquier modificación realizada a este dispositivo que no esté aprobada por Vertilux, Ltd. anulará la autoridad otorgada al usuario por la FCC para operar este equipo.
