novel 1177G Manual

ANL1177G

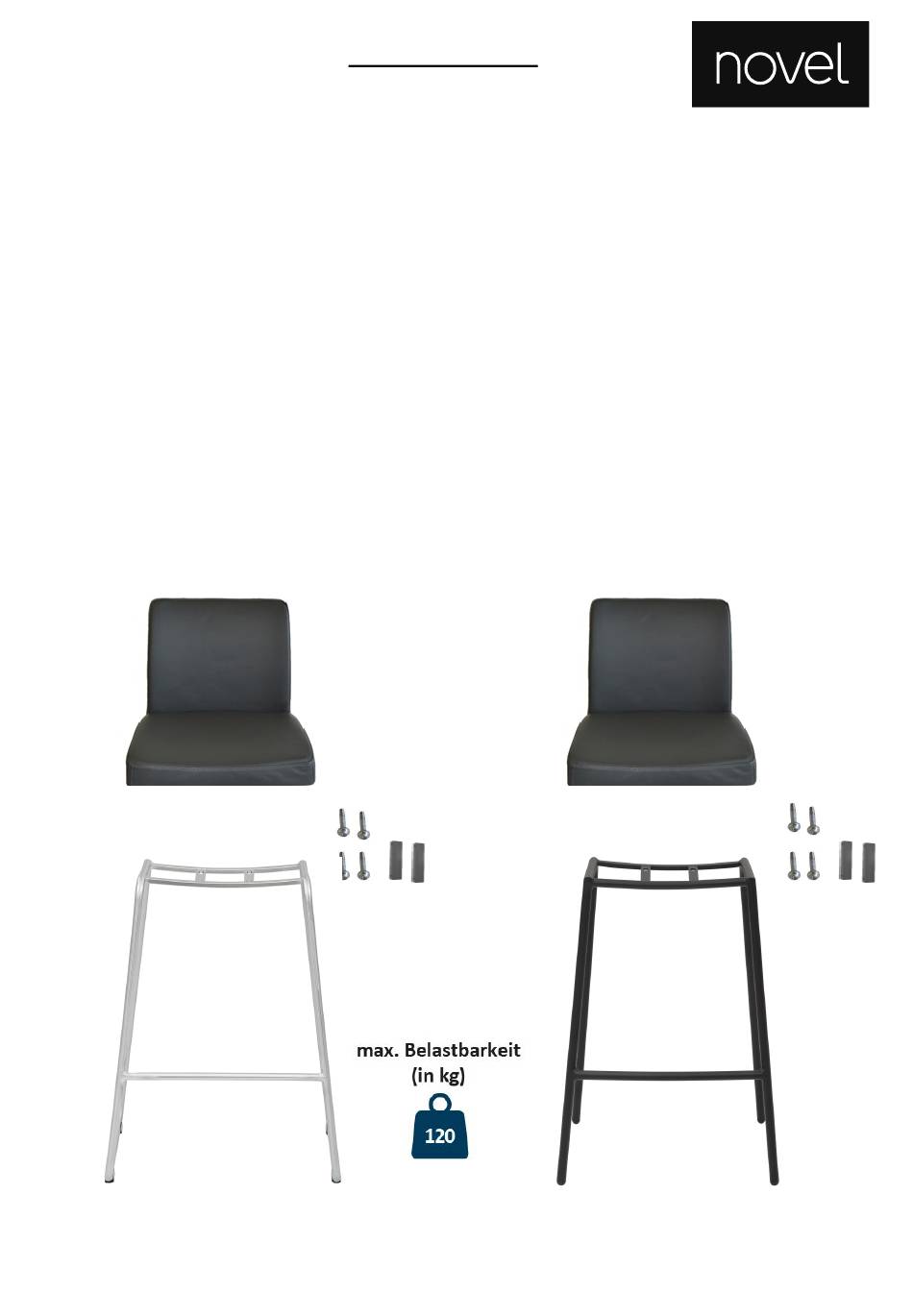

Inhalt / packing list:
A) Sitz / seat
B) Gestell / frame
C) Schrauben & Unterlegscheiben / screws & spacers
Vorne / front: Schrauben M6x40 / longer screws M6x40
+ Distanzklötze / space blocks
Hinten / back: Schrauben M6x35 / screws M6x35
Aufbau / assembling:
Sitzschale umdrehen und auf eine geeignete Unterlage stellen. Die Distanzklötze vorne auf die
vormarkierten Löcher legen. Gestell auflegen und mit den beiliegenden 4 Schrauben von unten hand-
fest einschrauben - die längeren Schrauben vorne, die kürzeren hinten.
Turn the seat shell over and place it on a suitable surface. Place the space blocks on the pre‐marked
holes in the front. Put the frame on and screw it in hand‐tight with the 4 screws provided from below -
the longer screws in the front, the shorter ones in the back.
1177G_K
A)
B)
Vertrieb durch: BDSK Handels GmbH & Co. KG • Mergentheimer Str. 59 • D-97084 Würzburg • www.xxxlgroup.com
Inverkehrbringer: Mayer Sitzmöbel GmbH & Co. KG • Am Brunnen 7 • D-96257 Redwitz
Modell 1177G
K = Kufengestell | V = Vierfußgestell
C)
2 pcs each
1177G_V
1 pc
1 pc
2 pcs
C)
