urbidermis Persol Assembly Instructions

Persol
Urbidermis Team, 2011
Pérgola
Pergola
Pergola
Laubengänge
4
Columnas
Columns
Colones
Stützen
urbidermis.com
1

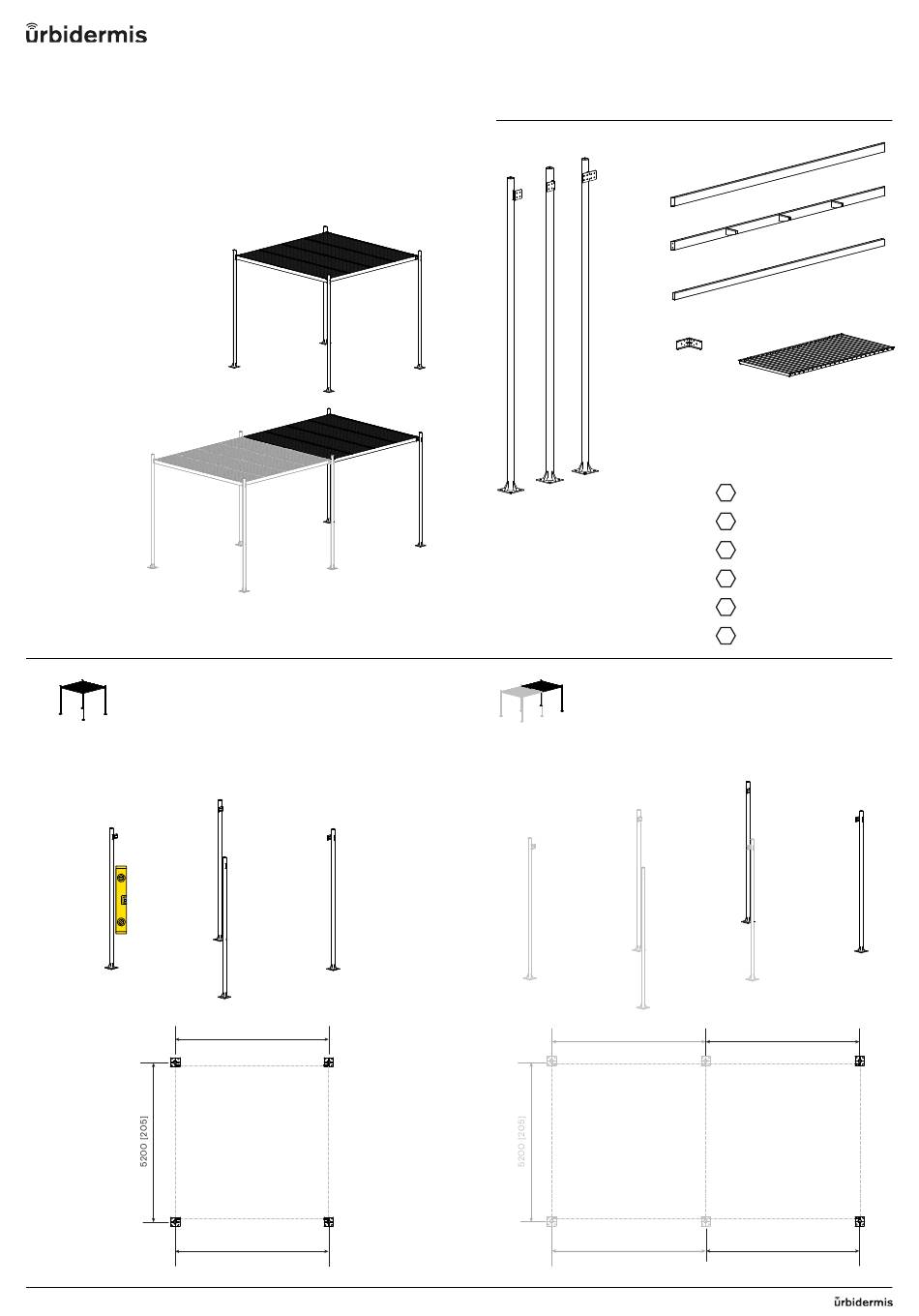

[ES] Montaje de las columnas del módulo inicial.
[EN] Assembly of the columns of the initial module.
[FR] Assemblage des colonnes du module initial.
[DE] Montage der Stützen des Hauptmoduls.
Medidas en mm [in]
Measuraments in mm [in]
Mesures en mm [in]
Maße in mm [in]
08/2023. Parc de Belloch, Ctra. C251, km. 5,6, 08430 La Roca del Vallès (Barcelona) España-Spain / T. +34 938 619 100 / info@urbidermis.com
Protegemos la propiedad intelectual. Urbidermis, S.L. NIF ES-B66435017 Inscrita en el Reg. Merc. Barcelona tomo 44661, folio 180, Hoja B-462777.
5000 [197]
5000 [197]
[ES] SUMINISTRO
[EN] SUPPLY
[FR] APPROVISIONNEMENT
[DE] BESCHAFFUNG
Package
**
x2
*
x2
*
x2
x2
x2
x3
x4
*
[ES] Solo módulo inicial.
[EN] Initial module only.
[FR] Module initial uniquement.
[DE] Nur Hauptmodul.
**
[ES] Solo módulo de alineación.
[EN] Alignment module only.
[FR] Module d'alignement uniquement.
[DE] Nur Zusatzmodul.
[ES] Montaje de las columnas del módulo de alineación.
[EN] Assembly of the columns of the alignment module.
[FR] Assemblage des colonnes du module d'alignement.
[DE] Montage der Stützen des Zusatzmoduls.
5000 [197]
5000 [197]
820 kg / 1808 lb— 710 kg / 1565 lb)
x8
DIN 933 M10x20 A4
A
DIN 127 M10 A4
B
DIN 9021 M10 A4
C
DIN 933 M10x30 A4
D
DIN 933 M8x16 A2
E
DIN 125 M8 A2
F
5000 [197]
5000 [197]
x28
x44
x44
x16
x48
x48
