Collingwood Lighting Salvus Emergency Blade EMBL30M Installation Instructions

Salvus Emergency Blade I Bloc d'éclairage de sécurité à tranche
Installation instructions / consignes d'installation / MONTAGEANLEITUNG
EN
Installation
1. Isolate the mains supply prior to wiring.
2. Open the base of the exit blade by pushing two side
clips.

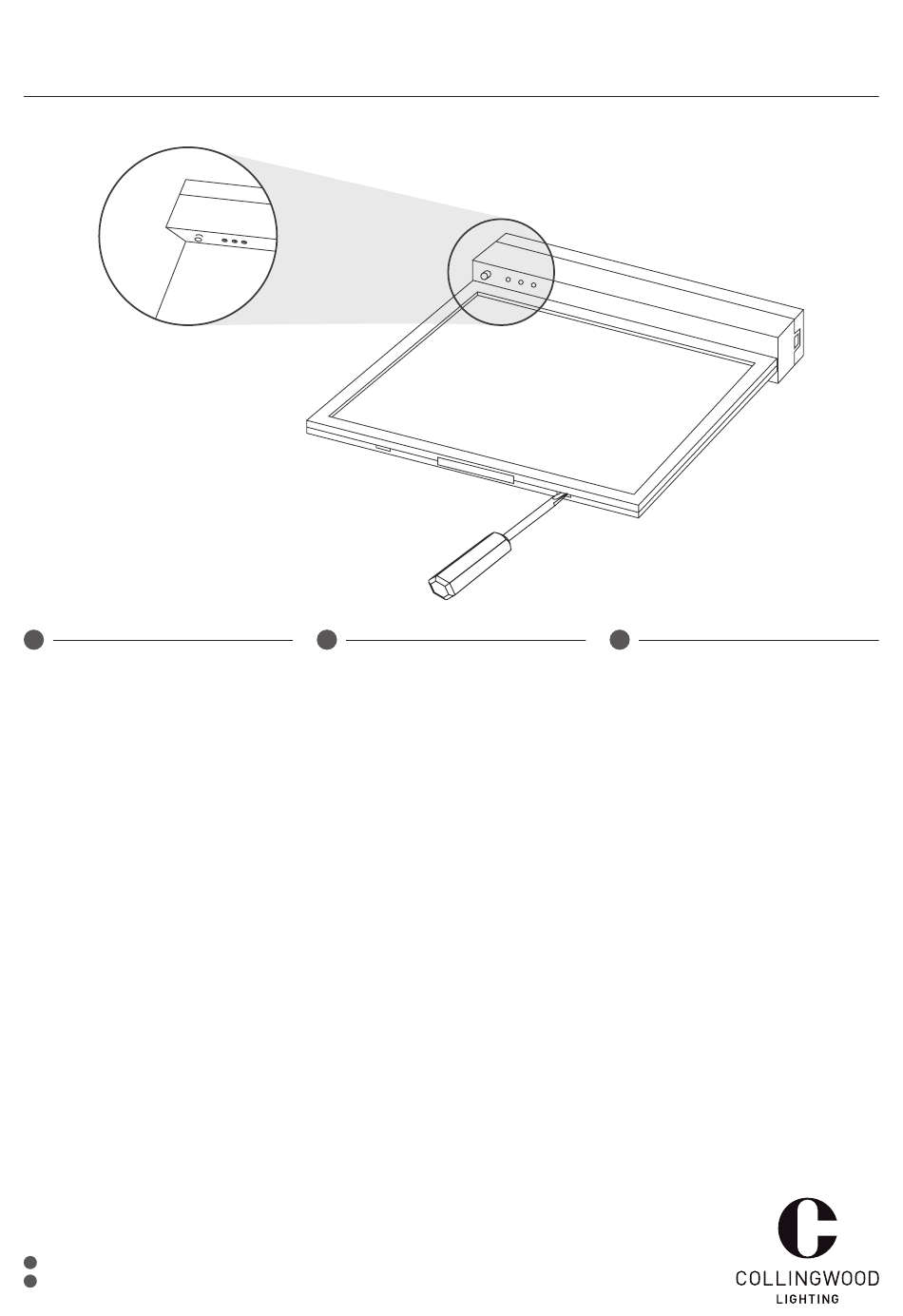

3. If necessary replace the legend. Insert screwdriver
into the slot and pull to release the legend holder
(Fig 1).
Note : Legends sold separately.
4. Wall installation
a) Feed the mains cable through the appropriate
knock out and mark the two screw positions on the
ceiling. If using the supplied wall plugs, drill Ø 6mm
holes.
b) Fix the base plate to the ceiling.
Ceiling installation
a) Slide in two supplied brackets into the base.
b) Feed the mains cable through the appropriate
knock out and mark screw positions on the walls. If
using the supplied wall plugs, drill Ø 6mm holes.
c) Fix brackets to the wall.
5. Connect the mains supply to the screw terminal block
on the back plate.
L = live, N = neutral.
6. Connect the battery to the PCB and write installation
date on the battery.
7. Locate the base over the base plate and push firmly.
8. Turn on mains power. The green LED indicator should
be lit indicating that the unit is connected correctly
and the battery is charging.
t +44 (0) 1604 495 151 f +44 (0) 1604 495 095 e sales@collingwoodgroup.com w collingwoodlighting.com
EN
t +33 (0) 4 816 816 10 f +33 (0) 4 816 816 11 e ventes@collingwoodgroup.com w collingwoodlighting.com
FR
Collingwood Lighting, Brooklands House, Sywell Aerodrome, Sywell, Northampton NN6 0BT, United Kingdom
FR
Installation
1. Avant toute intervention, coupez le courant au tableau
général.
2. Ouvrez la base du bloc d'éclairage de sécurité en
poussant sur les deux clips sur le coté.
3. Si nécessaire, remplacez l'étiquette de signalisation.
Insérez un tournevis dans la fente et poussez pour
détacher l'étiquette de signalisation.
Remarque: les étiquettes de signalisation sont
vendues séparément
4. Installation murale
a) Passez le câble d'alimentation par le trou
approprié et marquez les deux positions de vis sur le
mur. Si vous utilisez les chevilles fournies, percez des
trous de 6 mm de diamètre.
b) Installez la plaque de fixation au mur.
Installation au plafond
a) Faites glisser les deux supports fournis dans la
base.
b) Passez le câble d'alimentation par le trou
approprié et marquez les deux positions de vis sur le
plafond. Si vous utilisez les chevilles fournies, percez
des trous de 6 mm de diamètre.
c) Installez la plaque de fixation au plafond.
5. Connectez l'alimentation secteur au bornier à vis sur
la plaque arrière.
L - Phase, N - Neutre
6. Connectez la batterie au PCB et écrivez la date
d'installation sur la batterie.
7. Mettez en place la plaque de la base et poussez
fermement.
8. Allumez le courant général. Le voyant LED vert doit
s'allumer, il indique que l'appareil est correctement
connecté et la batterie se charge.
DE
Installation
1. Trennen Sie die die Netzversorgung, bevor Sie mit
dem Verkabeln beginnen.
2. Öffnen Sie die Unterseite, indem Sie die beiden
seitlichen Klemmen eindrücken.
3. Ersetzen Sie ggf. die Legende. Drücken Sie den
Schraubenzieher in den Schlitz und ziehen Sie, um die
Halterung für die Legende zu lösen (Abb. 1)
Hinweis: Legenden separat erhältlich.
4. Wandinstallation
a) Führen Sie das Netzkabel durch die entsprechende
Aussparung und markieren Sie die beiden
Schraubenpositionen an der Wand. Für die Dübel aus
dem Lieferumfang müssen 6-mm-Löcher gebohrt
werden.
b) Befestigen Sie die Halterplatte an der Decke.
Deckeninstallation
a) Schieben Sie die zwei mitgelieferten Halterungen
in die Halterplatte.
b) Führen Sie das Netzkabel durch die entsprechende
Aussparung und markieren Sie die beiden
Schraubenpositionen an der Wand. Für die Dübel aus
dem Lieferumfang müssen 6-mm-Löcher gebohrt
werden.
c) Befestigen Sie die Halterungen an der Wand.
5. Verbinden Sie das Stromnetz mit dem
Schraubklemmblock an der Rückseite.
L = stromführend, N = Masse
6. Verbinden Sie die Batterie mit der Leiterplatte
und vermerken Sie das Installationsdatum auf der
Batterie.
7. Setzen Sie die Halterung über die Halterplatte und
drücken Sie sie fest.
8. Schalten Sie den Netzstrom ein. Die grüne LED sollte
leuchten und anzeigen, dass die Einheit korrekt
angeschlossen ist und die Batterie aufgeladen wird.
CWI 8205 V1
