step one furniture 6066-561BS Assembly Instruction

WARNING : To avoid alignment issue ,please don't tighten the screws unless all legs are adjusted at the same level .
AVERTISSEMENT : pour éviter tout problème d'alignement, veuillez ne pas serrer les vis à moins que tous les
pieds ne soient ajustés au même niveau.
Allen bolt&
Boulon Allen
A
Lock washer&
Rondelle de blocage
Flat washer&
Rondelle plate
Allen bolt&
Boulon Allen
Lock washer&
B
Rondelle de blocage
Flat washer&
Rondelle plate
Allen bolt&
Boulon Allen
Lock washer&
C
Rondelle de blocage
Flat washer&
Rondelle plate
Screw&
D
Vis
Allen key&
E
clé Allen
6066-561BS
1/4"x20x3"
1/4"x12x2mm
4
1/4"x19x2mm
1/4"x20x2-3/8"
4
1/4"x12x2mm
Ø1/4"x19x2mm
1/4"x20x1-1/2"
2
Ø1/4"x12x2mm
Ø1/4"x19x2mm
#8x1-3/4" 4
1
4mm
ASSEMBLY COMPLETED
ASSEMBLAGE TERMINÉ
( )

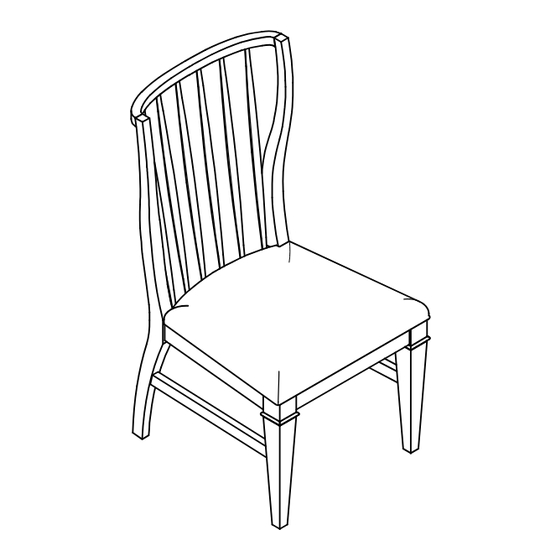

Slat Back Side Chair
1
BACK REST&DOSSIER
2
SEAT FRAME WITH CUSHION&
CADRE DE SIÈGE AVEC COUSSIN
3
LEG RIGHT&JAMBE DROITE
4
LEG LEFT&JAMBE GAUCHE
5
BOTTOM RIGHT&
EN BAS À DROITE
BOTTOM LEFT&
6
EN BAS À GAUCHE
1
1
1
1
1
1
