Summary of Contents for MAKin 250 MMA

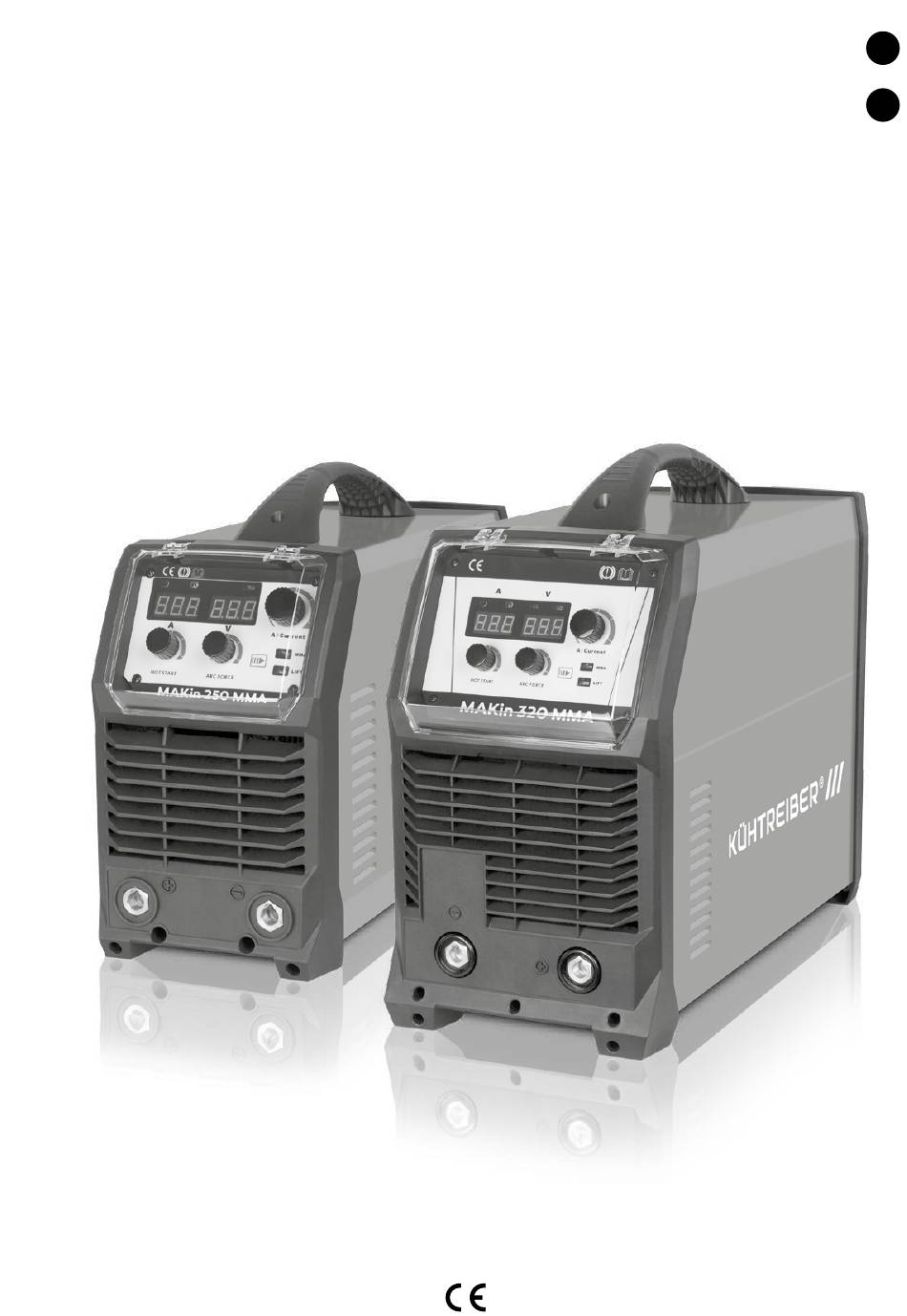

- Page 1 Návod k obsluze / svařovací stroj INstructIoN for use / weldINg machINe MAKin 250/320 MMA...
- Page 2 - návod k obsluze a Bezpečnostní instrukce - stroj Volitelné příslušenství - kabel elektrody - kabel zemnící - hořák tiG ktB 17v Technické parametry 250 MMA 320 MMA Napájecí napětí 50/60 [ v ] 3 × 400 3 × 400 Jištění - pomalé...
-
Page 3: Popis Ovládacího Panelu
přípojka kabelu mma (+) display přípojka kabelu mma (-) N-kodér N-kodér metoda mma N-kodér metoda tiG displej tlačítko přepínání metod signalizace zapnutí přívodní kabel signalizace poruchy hlavní vypínač Funkce vrd Přehled funkcí a jejich parametry soft start hot start [ % ] 0 - 10 arc force [ % ]... - Page 4 Nastavení svařovacích parametrů - Nastavení funkce ARC FORCE (stabilita oblouku) Funkce navyšuje energii dodávanou do zkracujícího se oblouku při metodě mma, čímž zrychluje odtavování elektrody a zabraňuje tak jejímu přilepení. Nastavení metody svařování Funkce je aktivována, pokud napětí na oblouku klesne pod cca 17 v. Nasta- výběr a potvrzení...
- Page 5 Svařování metodou TIG obrázek 3 obrázek 4 svařovací invertory umožňují svařovat metodou tiG s dotykovým startem. metoda tiG je velmi efektivní především pro svařování nerezových ocelí. Pře- pněte stroj do režimu TIG. 1. připojte svařovací příslušenství. svařovací hořák na pól (-), zemnící kabel na pól (+), připojte ochranný...
- Page 6 Typické chyby TIG svařování a jejich vliv na kvalitu svaru: tabulka 7 svařovací proud je příliš s (mm) a (mm) d (mm) α (°) Nízký: nestabilní svařovací oblouk 0 - 3 Vysoký: porušení špičky wolframových elektrod vede k neklidnému hoření 3 - 6 s/2 (max) oblouku.
-
Page 7: Chybová Hlášení
Chybová hlášení Chyba Příčina Řešení kontrolka zapnutí je poškozena, chybně zapojena. vyměňte kontrolku, zkontrolujte okruh zapojení. po zapnutí stroje nesvítí kontrolka zapnutí, ventilá- tor funguje. výkonová pcB je poškozena. opravte / vyměňte výkonovou pcB. ventilátor je blokován cizím tělesem. odstraňte těleso. po zapnutí... - Page 8 - operating instructions and safety instructions - machine Optional accessories - electrode cable - grounding cable - torch tiG ktB 17 v Technical parameters 250 MMA 320 MMA supply voltage 50/60 hz [ v ] 3 × 400 3 × 400 protection- slow...
-
Page 9: Description Of The Control Panel
mma cable connection (+) led display mma cable connection (-) N-coder N-coder method mma N-coder method tiG led display method switching button power-on signaling power cord Fault signaling power switch v.r.d. function Overview of functions and their parameters soft start hot start [ % ] 0 - 10... -
Page 10: Welding Current Setting
Setting of welding parameters - Setting the ARC FORCE function (arc stability) the function increases the energy supplied to the shortening arc by the mma method, thereby accelerating the electrode melting and preventing Setting the welding method it from sticking. the function is activated when the arc voltage drops below the selection and confirmation of the welding method is carried out using approx. - Page 11 Welding in method TIG picture 3 picture 4 Welding inverters allow tiG welding with touch-triggering. the tiG me- thod is very effective for welding stainless steel. Switch the machine to TIG mode. 1. connect the welding accessories. Welding torch on the pole (-), groun- ding cable on the pole (+), connect the protective gas.
-
Page 12: Routine Maintenance And Inspection
5. the amount of protective gas - it has to be adjust-ed according to the type table 7 of welding or according to the size of gas hose. after finishing the welding s (mm) a (mm) d (mm) α (°) gas must flow sufficiently long to protect material and tungsten electrode 0 - 3 against oxidation. -
Page 13: Error Messages
Error messages Error Cause Solution/Remedy the power-on lamp is damaged, incorrectly connected. replace the indicator lamp, check the wiring circuit. When the machine is turned on, the power-on lamp is off, the fan is working. the power pcB is damaged. repair / replace the power pcB. - Page 14 Seznam náhradních dílů / List of spare parts MAKin 250 MMA Popis Description vypínač hlavní main switch průchodka kabelová cable grommet panel zadní rear panel kryt cover rukojeť handling handle ventilátor transformátor transformer panel přední Front panel pcB ovládání pcB control N-kodér...
- Page 15 Seznam náhradních dílů / List of spare parts MAKin 320 MMA Popis Description rukojeť handling handle kryt horní top cover pcB kondenzátory pcB capacitors kryt levý left cover pcB řízení pcB control zadní panel rear panel průchodka kabelová cable grommet hlavní...
- Page 16 Výrobní štítek / Production plate Popis Description Napájecí napětí supply voltage svařovací metoda Welding method svařovací stroj Welding machine typ stroje machine type Jméno a adresa výrobce Name and address of manufacturer výrobní číslo serial number Normy standards proud při zatížení current under load Napětí...
- Page 17 Poznámky / Notes: | 17...
- Page 18 Osvědčení o jakosti a kompletnosti výrobku / Testing certificate ⃝ MAKin 250 MMA ⃝ MAKin 320 MMA Název a typ výrobku / type výrobní číslo stroje serial number výrobce producer razítko otk stamp of technical control department datum date of production...
- Page 19 | 19...
- Page 20 výrobce si vyhrazuje právo na změnu. the producer reserves the right to modification. 02/2021 20 |...
